2-DIN kit Seat/Skoda/VW CAN Bus/antenne sort

2-DIN kit Seat/Skoda/VW  CAN Bus/antenne sort

Mange bilproducenter anvender bilspecifikke originalradioer (OEM HU), som er designet til at passe perfekt ind i instrumentbordets udseende. Dette installationskit gør det muligt at udskifte den originale radio med en eftermonteret 2-DIN head unit og samtidig bevare de nødvendige køretøjsignaler via CAN-Bus.

Installationskittet indeholder alle nødvendige komponenter til udskiftning af OEM head unit. Afhængigt af bilens udstyr medfølger de relevante adaptere og interfaces, som kræves for at betjene den nye radio.

CAN-Bus adapterkittet leverer alle nødvendige analoge signaler til drift af en eftermonteret head unit. Køretøjsfunktioner eller køretøjsindstillinger understøttes dog ikke.

Det anbefales altid at:

• Kontrollere installationsanbefalingerne for de enkelte komponenter
• Gennemgå indstillinger i både OEM head unit og bilen før installation
• Sammenligne stik og ledningsforbindelser visuelt og teknisk med bilens eksisterende stik
• Teste alle funktioner før endelig montering

Vigtige oplysninger

CAN-Bus og tilslutninger

• 40-pin Quadlock VW-stik
• OEM antenneadapter Fakra (han) → DIN (han) / ISO (han)

Kompatibilitet – udvalgte køretøjer

• Seat Leon / Toledo
• Med Golf V/IV-style OEM HU med CD-slot
• Ikke kompatibel med OEM-enheder uden CD-slot i fronten
• Skoda
• OEM radioafdækning påkrævet (afhænger af model og udstyr)
• Kompatibel med Bolero / Stream OEM HU
• Kompatibel med Amundsen / Columbus OEM navigation
• Ikke kompatibel med Technisat OEM HU
• VW
• Kompatibel med RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510
• Kompatibel med RNS315 / RNS510 navigation
• Ikke kompatibel med RCD320 OEM HU med ISO-stik
• VW Caravelle / Multivan / T5 Transporter
• Med Golf V/VI-style OEM HU
• Ikke kompatibel med rektangulær OEM HU
• Ved OEM forstærkersystem kræves ekstra adapter (varenr. 13-1324-26)

Tekniske detaljer

• Farve: Sort
• Monteringshul (HU-display): 172 x 98,5 mm
• Diagnostisk LED:
• Blå blinkende: CAN-Bus søger
• Blå konstant: CAN-Bus aktiv
• Rød: +12V tænding aktiv

Udgående signaler

• Pink: +12V tænding (klemme 15) – maks. 1,5 A
• Orange: +12V instrumentbelysning (klemme 58) – maks. 0,1 A
• Hvid: +12V bakgearssignal – maks. 1,5 A
• Gul/grøn – gul/rød: Hastighedssignal
• OEM forstærkersystem aktiveres via CAN-Bus.
• Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

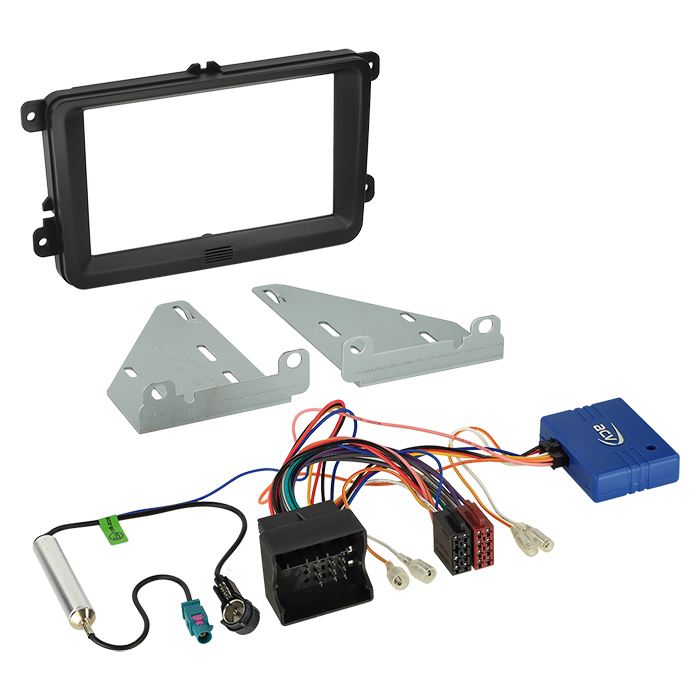

Leveringsomfang

• 2-DIN faciaplate Seat / Skoda / VW – sort (varenr. 381320-30-1)
• CAN-Bus kit VAG 40-pin Quadlock → ISO / antenne Fakra → ISO (varenr. 12-1324-45-15)
• Antenneadapter ISO (hun) → DIN (han) (varenr. 1500-00)

Generelle monteringsanvisninger

1. Kontroller alle funktioner på OEM head unit før afmontering
2. Afbryd strømmen før installation
3. Tilslut alle forbindelser i henhold til radioens manual
4. Tilslut hovedstikket til bilen som sidste trin
5. Udfør funktionstest af radio og køretøj

Ændringer i ledningsføring eller ekstra tilslutninger må kun udføres af uddannet fagpersonale og kan påvirke garanti samt køretøjets funktion.

Passer til:

• Seat Alhambra (7N) 10/2010 – 04/2015
• Seat Leon (1P) 04/2009 – 11/2012
• Seat Toledo (NH) 03/2013 – 05/2015
• Skoda Fabia (5J) 03/2007 – 04/2010
• Skoda Fabia (5J) 06/2010 – 06/2014
• Skoda Octavia (1Z) 06/2004 – 05/2009*
• Skoda Octavia (1Z) 01/2009 – 03/2013**
• Skoda Rapid (NH) 10/2012 – 04/2015***
• Skoda Roomster (5J) 09/2006 – 04/2010
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Praktik (5J) 09/2006 – 04/2010
• Skoda Praktik (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013****
• Skoda Superb (3T) 06/2013 – 05/2015****
• Skoda Yeti (5L) 08/2009 – 10/2013*****
• VW Amarok (2H) 07/2010 – 08/2016
• VW Beetle (16) 11/2011 – 06/2016
• VW Caddy III (2K) 10/2003 – 08/2010
• VW Caddy III (2K) 09/2010 – 04/2015
• VW Caravelle (7H) 09/2009 – 05/2015
• VW CC (3C/35) 06/2008 – 11/2011
• VW CC (3C/35) 02/2012 – 08/2016
• VW EOS (1F) 05/2006 – 10/2010
• VW EOS (1F) 10/2010 – 04/2015
• VW Golf V (1K) 11/2003 – 09/2008
• VW Golf V (1KM) 06/2007 – 10/2009
• VW Golf V Plus (1KP) 01/2005 – 02/2009
• VW Golf VI (1K) 11/2008 – 09/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Jetta V (1KM) 09/2005 – 10/2010
• VW Jetta IV (162) 01/2011 – 08/2014
• VW Multivan (7H) 09/2009 – 05/2015
• VW Passat B6 (3C2) 11/2005 – 07/2010
• VW Passat B6 (3C5) 08/2005 – 07/2010
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sharan II (7N) 08/2010 – 04/2015
• VW T5 Transporter (7H) 09/2009 – 05/2015
• VW Tiguan I (5N) 10/2007 – 02/2011
• VW Tiguan I (5N) 06/2011 – 04/2016
• VW Touran I (1T) 01/2003 – 09/2006
• VW Touran I (1T) 11/2006 – 04/2010
• VW Touran I (1T) 08/2010 – 04/2015
