2-DIN kit Seat/Skoda/VW forskellige ratbetj./antenne

2-DIN kit Seat/Skoda/VW forskellige ratbetj./antenne

Dette 2-DIN installationskit gør det muligt at udskifte bilens OEM head unit, samtidig med at bilens originale funktioner bevares. Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design, og dette kit indeholder alle nødvendige komponenter, adaptere og interfaces til en professionel installation. Afhængigt af bilens udstyr medfølger alle dele, der kræves for at drifte retrofit-enheden og genskabe bilens funktioner.

Vigtige bemærkninger før installation:

• Tjek OEM HU og bilens indstillinger for tilgængelige funktioner.
• Sammenlign de viste kabelstik med bilens stik for korrekt pasform både visuelt og teknisk.
• Kontrollér, om en af de listede OEM head units oprindeligt var installeret.
• Test bilens funktioner, indstillinger og SWC-funktionalitet inden endelig montering.

System:

• CAN Bus-baseret
• Forbindelser:
  • 40 Pin Quadlock VAG
  • OEM SWC → 3,5 mm Jack / løs ledning
  • OEM antenne Fakra(m)(Set) → DIN(m)
• Farve: sort
• Monteringshul til HU-display: 172 mm x 98,5 mm

Signaler og kabler:

• Blå: +12V antenneremote
• Rød: +12V tændingssignal (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear-signal
• Pink: hastighedspulssignal
• Grøn: GND parkeringsbremse-signal

Yderligere information:

• Reimporterede biler eller biler med anden software kan være inkompatible med nogle funktioner.
• Belastning af udgange: maks. 250 mA
• Hvis strømkravet overstiger 250 mA:
  • 1 relæ: spolemodstand min. 75 Ohm
  • 2 relæer: spolemodstand min. 150 Ohm

SWC-kompatibilitet:

• *Biler med Amundsen / Columbus / Nexus OEM Sat Nav
• **Biler med Bolero / Swing OEM HU → Skoda OEM Sat Nav HU-cover (afhænger af udstyr)
• ***Skoda OEM HU-cover → Skoda OEM varenummer: 5JA858 415 9B9
• ****Biler med Amundsen / Columbus OEM Sat Nav
• ****Biler med Bolero / Swing OEM HU → Skoda OEM Sat Nav HU-cover varenummer: 3TO8580691QB
• *****Skoda OEM HU-cover → Skoda OEM varenummer: 5L0858069L1 QB

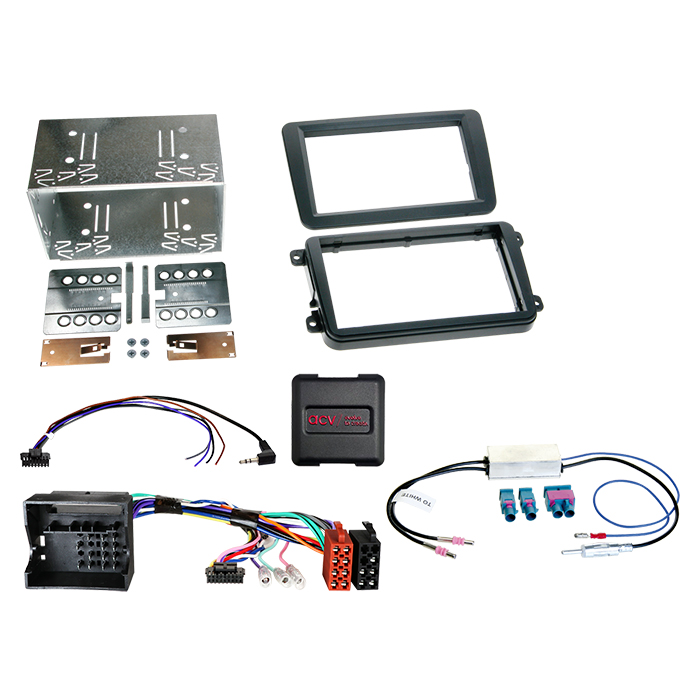

Omfang af levering:

• 2-DIN facia-plade med pocket Seat/Skoda/VW, sort → artikel: 381320-10-1
• SWC-kabel Seat/Skoda/VW, 40Pin Quadlock Multilead → artikel: 42xvw002-0
• Antenneadapter Fakra(m)(Set) → DIN(m), 12V phantom power → artikel: 1524-70-0
• Valgfrit: pocket til 2-DIN facia-plader, todelt → artikel: 271000-06

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interface-tilslutninger for korrekthed uden spænding.
4. Kontroller interface-indstillinger og HU-kabelkonfiguration uden spænding.
5. Tilslut HU-kablet og øvrige kabler efter retrofit HU’s manual.
6. Tilslut hele installationen til bilen med hovedforbindelsen som sidste skridt.
7. Konfigurer software og retrofit-enhed i henhold til manualen.
8. Test funktionalitet af ratbetjening og bil.

Fejlfinding og ændringer:

• Ændringer i interface eller HU-kabel skal udføres uden spænding.
• Genforbindelse og fejlfinding skal ske ifølge manualen.
• Flere forbindelser, alternative kabler eller modifikationer må kun udføres af uddannet installatør.
• Alle ændringer sker på brugerens eget ansvar uden garanti for funktion eller skader.
• Modifikationer af præmonterede kabler kan ugyldiggøre produktets garanti.

Passer til:

• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Leon (1P) 09/2005 - 03/2009
• Seat Leon (1P) 04/2009 - 11/2012
• Seat Toledo (NH) 03/2013 - 05/2015
• Skoda Fabia (5J) 03/2007 - 04/2010
• Skoda Fabia (5J) 06/2010 - 06/2014
• Skoda Octavia (1Z) 06/2004 - 05/2009*
• Skoda Octavia (1Z) 01/2009 - 03/2013**
• Skoda Rapid (NH) 10/2012 - 04/2015***
• Skoda Rapid (NH) 04/2015 - 05/2017***
• Skoda Roomster (5J) 09/2006 - 04/2010
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Praktik (5J) 09/2006 - 04/2010
• Skoda Praktik (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013****
• Skoda Superb (3T) 06/2013 - 05/2015****
• Skoda Yeti (5L) 08/2009 - 10/2013*****
• VW Amarok (2H) 03/2010 - 08/2016
• VW Beetle (16) 11/2011 - 06/2016
• VW Caddy (2K) 10/2003 - 04/2015
• VW CC (3C/35) 06/2008 - 08/2016
• VW EOS (1F) 05/2006 - 04/2015
• VW Fusca (Brazil) 2005 - 2011
• VW Golf V (1K) 11/2003 - 09/2008
• VW Golf V (1KM) 06/2007 - 10/2009
• VW Golf V Plus (1KP) 01/2005 - 02/2009
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Jetta III (1K5/1KM) 09/2005 - 10/2010
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Magotan (Asia) 2005 - 2011
• VW Passat B6 (3C2) 11/2005 - 07/2010
• VW Passat B6 (3C5) 08/2005 - 07/2010
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sagitar (China) 2005 - 2011
• VW Sharan II (7N) 08/2010 - 04/2015
• VW Suran 2009 - 2015
• VW Tiguan I (5N) 10/2007 - 04/2016
• VW Touran (1T) 01/2003 - 04/2015
• VW Vento (Mexico) 2005 - 2011
