2-DIN kit Seat/Skoda/VW ratbetj./antenne sort

2-DIN kit Seat/Skoda/VW ratbetj./antenne sort

Mange bilproducenter anvender bilspecifikke originalradioer (OEM HU), som er designet til at passe perfekt ind i instrumentbordets udseende. Dette 2-DIN facia panel og HU-adapterkit med ratbetjening (SWC) gør det muligt at udskifte den originale radio med en eftermonteret 2-DIN head unit og samtidig bevare nødvendige styresignaler.

Installationskittet indeholder de nødvendige komponenter til udskiftning af OEM head unit. Afhængigt af bilens udstyr medfølger de relevante adaptere og interfaces, der kræves for at betjene den eftermonterede radio. Køretøjsfunktioner og køretøjsindstillinger understøttes dog ikke.

SWC-adapterkittet leverer de nødvendige analoge signaler til drift af en eftermonteret head unit. Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede radio kan visse betjeningsfunktioner bortfalde eller blive erstattet af andre.

Det anbefales altid at:

• Kontrollere installationsanbefalingerne for de enkelte komponenter
• Gennemgå indstillinger i både OEM head unit og bilen før installation
• Sammenligne stik og ledningsforbindelser visuelt og teknisk med bilens eksisterende stik
• Teste køretøjsfunktioner og ratbetjening før endelig montering

CAN-Bus og tilslutninger

• 40-pin Quadlock VW-stik
• OEM ratbetjening via 3,5 mm jack eller løse ledninger
• OEM antenneadapter Fakra (han) → DIN (han) / ISO (han)

Kompatibilitet – udvalgte køretøjer

Kittet er beregnet til køretøjer uden originalt forstærkersystem.

Seat Leon / Toledo

• Med Golf V/IV-style OEM head unit med CD-slot i selve radioen
• Ikke kompatibel med OEM-enheder med CD-slot i frontpanelet

Skoda

• OEM radioafdækning påkrævet (afhænger af model og udstyr)
• Kompatibel med Bolero / Stream OEM head unit
• Kompatibel med Amundsen / Columbus OEM navigation
• Ikke kompatibel med Technisat OEM head unit

VW

• Kompatibel med RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510
• Kompatibel med RNS315 / RNS510 OEM navigation
• Ikke kompatibel med RCD320 OEM head unit med ISO-stik

Tekniske detaljer

• Farve: Sort
• Monteringshul (HU-display): 172 x 98,5 mm

Udgående signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V instrumentbelysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedssignal
• Grøn: Parkeringsbremse signal (GND)
• Maksimal belastning på udgangene er 250 mA.
• Ved højere strømforbrug skal der anvendes relæ med minimum 75 Ohm spolemodstand (1 relæ) eller 150 Ohm (2 relæer).

Bemærk: Genimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

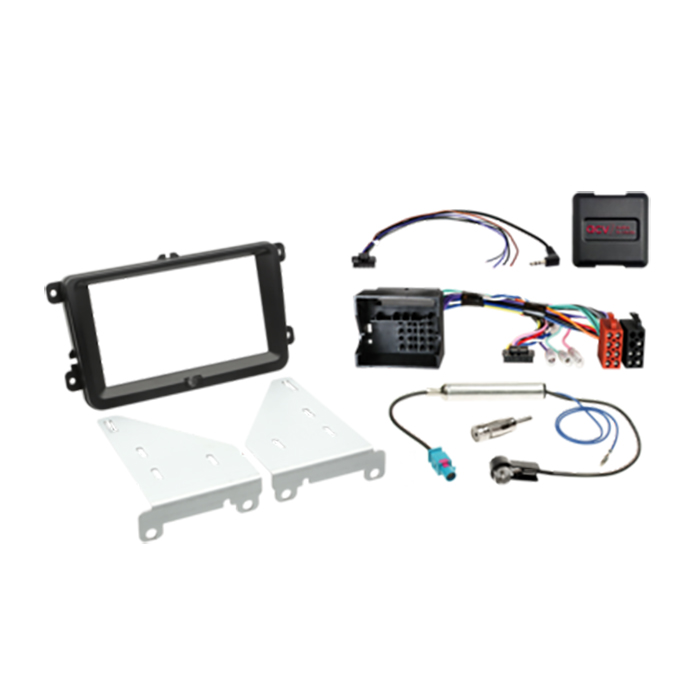

Leveringsomfang

• 2-DIN facia panel Seat / Skoda / VW – sort (varenr. 381320-30-1)
• SWC kabelsæt Seat / Skoda / VW 40-pin Quadlock (varenr. 42xvw002-1)

Generelle monteringsanvisninger

• Kontroller alle funktioner på OEM head unit før afmontering
• Afbryd strømmen før installation
• Tilslut interface og radio i korrekt rækkefølge og uden spænding
• Tilslut hovedstikket til bilen som sidste trin
• Udfør funktionstest af radio, ratbetjening og køretøj
• Ændringer i ledningsføring eller ekstra tilslutninger må kun udføres af uddannet fagpersonale og kan påvirke funktion, køretøjsgaranti og produktgaranti.

Passer til:

• Seat Alhambra (7N) 10/2010 – 04/2015
• Seat Leon (1P) 04/2009 – 11/2012
• Seat Toledo (NH) 03/2013 – 05/2015
• Skoda Fabia (5J) 03/2007 – 04/2010
• Skoda Fabia (5J) 06/2010 – 06/2014
• Skoda Octavia (1Z) 06/2004 – 05/2009*
• Skoda Octavia (1Z) 01/2009 – 03/2013**
• Skoda Rapid (NH) 10/2012 – 04/2015***
• Skoda Roomster (5J) 09/2006 – 04/2010
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Praktik (5J) 09/2006 – 04/2010
• Skoda Praktik (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013****
• Skoda Superb (3T) 06/2013 – 05/2015****
• Skoda Yeti (5L) 08/2009 – 10/2013*****
• VW Amarok (2H) 07/2010 – 08/2016
• VW Beetle (16) 11/2011 – 06/2016
• VW Caddy III (2K) 10/2003 – 08/2010
• VW Caddy III (2K) 09/2010 – 04/2015
• VW CC (3C/35) 06/2008 – 11/2011
• VW CC (3C/35) 02/2012 – 08/2016
• VW EOS (1F) 05/2006 – 10/2010
• VW EOS (1F) 10/2010 – 04/2015
• VW Golf V (1K) 11/2003 – 09/2008
• VW Golf V (1KM) 06/2007 – 10/2009
• VW Golf V Plus (1KP) 01/2005 – 02/2009
• VW Golf VI (1K) 11/2008 – 09/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Jetta V (1KM) 09/2005 – 10/2010
• VW Jetta IV (162) 01/2011 – 08/2014
• VW Passat B6 (3C2) 11/2005 – 07/2010
• VW Passat B6 (3C5) 08/2005 – 07/2010
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sharan II (7N) 08/2010 – 04/2015
• VW Tiguan I (5N) 10/2007 – 02/2011
• VW Tiguan I (5N) 06/2011 – 04/2016
• VW Touran I (1T) 01/2003 – 09/2006
• VW Touran I (1T) 11/2006 – 04/2010
• VW Touran I (1T) 08/2010 – 04/2015
