2-DIN kit Seat/Skoda/VW ratbetj./antenne sort

2-DIN kit Seat/Skoda/VW  ratbetj./antenne sort

Mange bilproducenter anvender bilspecifikke originalradioer (OEM HU), som er designet til at passe perfekt ind i instrumentbordets udseende. Dette installationskit gør det muligt at udskifte den originale radio med en eftermonteret 2-DIN head unit og samtidig bevare nødvendige styresignaler via ratbetjening (SWC).

Installationskittet indeholder alle nødvendige komponenter til udskiftning af OEM head unit. Afhængigt af bilens udstyr medfølger de relevante adaptere og interfaces, som kræves for at betjene den nye radio.

SWC-adapterkittet leverer alle nødvendige analoge signaler til drift af en eftermonteret head unit. Køretøjsfunktioner eller indstillinger understøttes dog ikke.

Det anbefales altid at:

• Kontrollere installationsanbefalingerne for de enkelte komponenter
• Gennemgå indstillinger i både OEM head unit og bilen før installation
• Sammenligne stik og ledningsforbindelser visuelt og teknisk med bilens eksisterende stik
• Teste alle funktioner før endelig montering

Vigtige oplysninger

SWC og tilslutninger

• 40-pin Quadlock VW → ISO
• OEM ratbetjening via 3,5 mm jack eller løse ledninger
• OEM antenneadapter Fakra (han) → DIN (han)
• Blå: +12V antenne remote

Kompatibilitet – udvalgte køretøjer

Seat Leon / Toledo

• Med Golf V/IV-style OEM HU med CD-slot i HU
• Ikke kompatibel med OEM-enheder uden CD-slot i frontpanelet

Skoda

• OEM HU afdækning påkrævet afhængigt af model og udstyr
• Kompatibel med Bolero / Stream OEM HU
• Kompatibel med Amundsen / Columbus OEM navigation
• Ikke kompatibel med Technisat OEM HU

VW

• Kompatibel med RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM HU
• Kompatibel med RNS315 / RNS510 OEM navigation
• Ikke kompatibel med RCD320 OEM HU med ISO-stik
• Kun til køretøjer uden OEM forstærkersystem

Tekniske detaljer

• Farve: Sort
• Monteringshul (HU-display): 172 x 98,5 mm

Udgående signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V instrumentbelysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedssignal
• Grøn: Parkeringsbremse signal (GND)
• Maksimal belastning på udgange: 250 mA
• Ved højere strømforbrug: 1 relæ min. 75 Ohm, 2 relæer min. 150 Ohm

Bemærk: Reimporterede køretøjer eller køretøjer med anden software kan have begrænset eller manglende funktionalitet.

Leveringsomfang

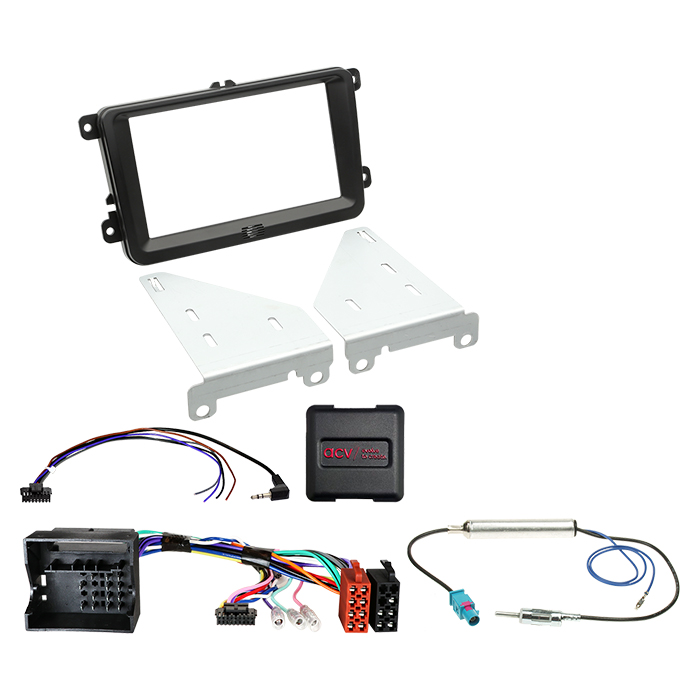

• 2-DIN faciaplate Seat / Skoda / VW – sort (varenr. 381320-30-1)
• SWC kabelsæt VW 40-pin Quadlock (varenr. 42xvw002-2)
• Antenneadapter Fakra (han) → DIN (han) 12V phantom (varenr. 1524-03-0)

Generelle monteringsanvisninger

Verifikation

1. Kontroller alle funktioner og køretøjsindstillinger på OEM HU
2. Afbryd strømmen til OEM HU
3. Tjek alle interfaceforbindelser uden spænding

Tilslutning og rækkefølge

1. Kontroller interface-indstillinger og hardware uden spænding
2. Kontroller HU-kabelkonfiguration uden spænding
3. Tilslut HU-kablet i henhold til instruktioner for retrofit HU
4. Tilslut øvrige forbindelser ifølge HU-manual
5. Tilslut installationen til bilen som sidste trin
6. Software-konfiguration af interface ifølge manual
7. Konfigurer retrofit HU for ratbetjening, kamera, handsfree, antenne phantom og andre funktioner
8. Funktionstest af ratbetjening og køretøj

Ændringer i interface eller HU-kabel

• Skal foretages uden spænding
• Tilslut igen efter ovenstående rækkefølge

Ved fejl på interface eller køretøj

1. Geninstaller OEM HU
2. Betjen OEM HU
3. Opret CAN Bus shutdown
4. Kontroller hardware-konfiguration af interface
5. Tilslut igen efter CAN Bus shutdown

Vigtigt: Ændringer i ledningsføring, alternative tilslutninger eller kabelændringer må kun udføres af uddannet fagpersonale og sker på eget ansvar uden garanti.
