| Varenummer | 249 621294171 |
| LEVERANDØR NR. | 621294-17-1 |
| EAN | 4026724673715 |
| Vægt (Emb.) | 270g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |
2-DIN kit Suzuki Jimny (GJ) 2018-2024 SCW analog
| EAN | 4026724673715 |
| Vægt (Emb.) | 270g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |
2-DIN kit Suzuki Jimny (GJ) 2018-2024 SCW analog
Dette installationskit gør det muligt at udskifte bilens OEM head unit, samtidig med at bilens originale funktioner bevares. Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design. Kittet inkluderer alle nødvendige adaptere og interfaces til en professionel installation.
- Farve: piano sort
- Monteringshul til HU-display: 178 x 99 mm / 172 x 99 mm
Passer til:
- Suzuki Jimny (GJ) 10/2018 - 09/2020
- Suzuki Jimny NFZ (GJ) 04/2021 - 08/2024
For mere info - Klik her
Produkt forslag til dig
2-DIN kit Suzuki Jimny (GJ) 2018-2024 SCW analog
Dette installationskit gør det muligt at udskifte bilens OEM head unit, samtidig med at bilens originale funktioner bevares. Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design. Kittet inkluderer alle nødvendige adaptere og interfaces til en professionel installation.
Specifikationer:
- Analog system
- Connector: 20 Pin Suzuki
- SWC connector: OEM SWC → 3,5 mm Jack / løs ledning
- Antenneconnector: OEM GT13(f) → DIN(m)
- Blå ledning: +12V antenneremote
- Farve: piano sort
- Monteringshul til HU-display: 178 x 99 mm / 172 x 99 mm
- Inkluderer 2 rammer: rundede hjørner og spidse hjørner
Kompatibilitet:
- Biler med OEM HU
- Biler uden åbent dashboard
- Installation med originale beslag og clips
SWC-funktion: Understøtter ratbetjening afhængigt af HU-modellen.

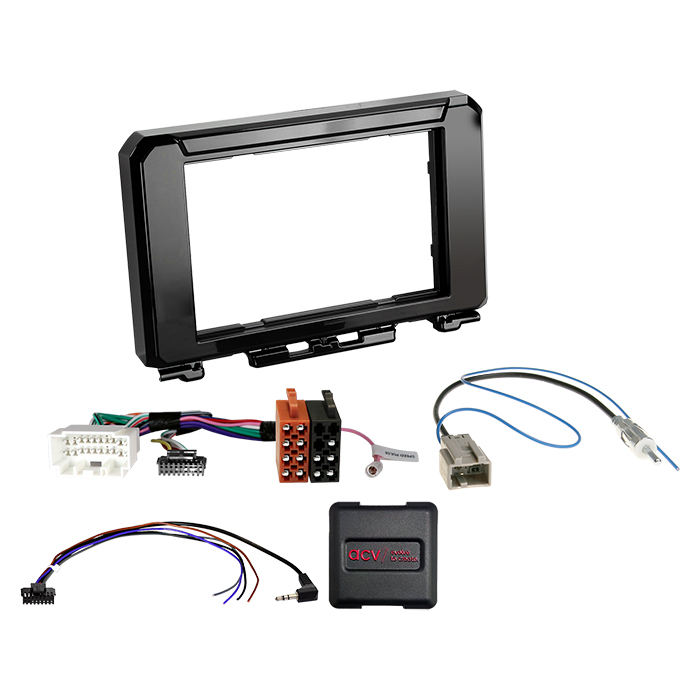

Omfang af levering:
- 2-DIN facia plate Suzuki Jimny (GJ) 10/2018-2024, piano sort – artikel: 381294-17-1
- SWC kabel til Suzuki Grand Vitara / SX4 / Swift / Vitara, multilead, bulk – artikel: 42xsz002-0
- Antenneadapter GT13(f) → DIN(m) til forskellige biler, bulk – artikel: 1530-01-0
Generelle installationsinstruktioner:
- Kontroller alle funktioner og bilindstillinger på OEM HU.
- Frakobl OEM HU uden spænding.
- Tjek alle interface-tilslutninger for korrekthed uden spænding.
- Kontroller interface- og HU-kabelindstillinger uden spænding.
- Tilslut HU-kablet i henhold til retrofit HU’ens vejledning.
- Tilslut alle øvrige kabler som angivet i retrofit HU’ens vejledning.
- Tilslut hele installationen til bilen med hovedforbindelsen som sidste skridt.
- Konfigurer software på interfacet i henhold til manualen.
- Konfigurer retrofit HU til ratbetjening, kamera, handsfree, antenne phantom power m.m.
- Test ratbetjening og bilens funktioner.
Ændringer og fejlfinding:
- Ændringer i interface eller HU-kabel skal udføres uden spænding.
- Ved fejl: Geninstaller OEM HU, kontroller interface og CAN Bus, og genforbind som ovenfor.
- Alle yderligere forbindelser eller ændringer skal udføres af uddannede installatører.
- Kontroller altid funktion og overensstemmelse med bilens originale ledningsdiagram.
- Ændringer udføres på brugerens eget ansvar; forkert installation kan beskadige bilen, retrofit-enheden eller interfacet og kan ugyldiggøre garantien.
Passer til:
- Suzuki Jimny (GJ) 10/2018 - 09/2020
- Suzuki Jimny NFZ (GJ) 04/2021 - 08/2024
