2-DIN kit Toyota Rav4(Sa3/Sa4) 04/2013-12/2018 ratbetj.

2-DIN kit Toyota Rav4(Sa3/Sa4) 04/2013-12/2018 ratbetj.

Dette 2-DIN installationskit med HU-connector og SWC til Toyota gør det muligt at udskifte bilens OEM head unit, samtidig med at bilens originale funktioner bevares. Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design, og dette kit inkluderer alle nødvendige adaptere og interfaces til en professionel installation. Afhængigt af bilens udstyr medfølger alle komponenter, der kræves for at drifte retrofit-enheden og genskabe bilens funktioner.

Før installation bør du tjekke OEM HU og bilens indstillinger for tilgængelige funktioner, sammenligne de viste kabelstik med bilens stik for korrekt pasform både visuelt og teknisk, samt kontrollere, om en af de listede OEM head units oprindeligt var installeret. Endelig skal bilens funktioner, indstillinger og SWC-funktionalitet kontrolleres inden endelig montering.

Signalsystemet understøtter SWC, men vær opmærksom på, at reimporterede biler eller biler med anden software kan være uforenelige med nogle funktioner.

Specifikationer:

• Systemet er analogt
• Forbindelser understøttet:
  • 10Pin / 6Pin / 28Pin Toyota
  • OEM SWC → 3,5 mm Jack / løs ledning
  • OEM antenne GT13(f) → DIN(m)
• Til biler med Matsushita eller Fujitsu Ten OEM HU: medfølger adapter til OEM kamera (24 Pin)
• Facia-pladens farve: sort
• Monteringshul til HU-display: 172 mm x 98,5 mm

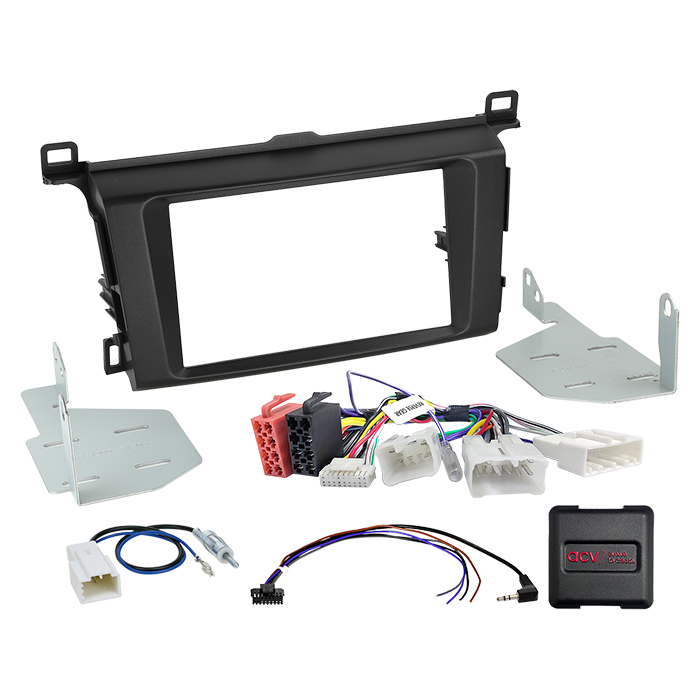

Omfang af levering:

• 2-DIN facia-plade Toyota RAV4 (XA3/XA4) 04/2013-12/2018
• LFB Toyota diverse biler 10Pin/6Pin/28Pin
• SWC kabel 42s/acv > Multilead til forskellige HU
• Antenneadapter GT13(f) > DIN(m) Toyota/Lexus/Subaru

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Tjek alle interface-tilslutninger for korrekthed uden spænding.
4. Tjek indstillinger og hardwarekonfiguration af interfacet uden spænding.
5. Tilslut HU-kablet i henhold til retrofit HU’s manual.
6. Tilslut øvrige kabler i henhold til manualen.
7. Tilslut hele installationen til bilen med hovedforbindelsen som sidste skridt.
8. Konfigurer interface-softwaren og retrofit-enheden ifølge vejledningen.
9. Test funktionalitet af ratbetjening og bil.

Fejlfinding og ændringer:

• Ændringer i interface eller HU-kabel skal udføres uden spænding.
• Ved fejl: Geninstaller OEM HU, kontroller interface og CAN Bus, og genforbind som beskrevet.
• Yderligere forbindelser, alternative kabler eller modifikationer må kun udføres af uddannet installatør.
• Alle ændringer sker på brugerens eget ansvar uden garanti for funktion eller skader på bil, retrofit-enhed eller interface.
• Modifikationer af det præmonterede kabel kan ugyldiggøre produktets garanti.

Passer til:

• Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
• Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018
