2-DIN kit Toyota Yaris (XP13) 10/11-08/14 sølv ratbetj.

2-DIN kit Toyota Yaris (XP13) 10/11-08/14 sølv ratbetj.

Mange bilproducenter installerer fabriks-specifikke head units, der matcher bilens dashboard-design, og dette 2-DIN installationskit inkluderer alle nødvendige komponenter, adaptere og interfaces til udskiftning af OEM HU og bevarelse af bilens originale funktioner. Afhængigt af bilens udstyr og retrofit HU’ens software kan enkelte funktioner være udeladt eller erstattet af andre. I nogle tilfælde understøttes ikke alle bilfunktioner, såsom Trailer Assist, E Call eller andre førerassistancesystemer.

Før installation bør du tjekke OEM HU og bilens indstillinger for tilgængelige funktioner, sammenligne de viste kabelstik med bilens stik for korrekt pasform både visuelt og teknisk, og kontrollere, om en af de listede OEM head units oprindeligt var installeret. Endelig skal bilens funktioner, indstillinger og SWC-funktionalitet kontrolleres inden den endelige montering.

Specifikationer:

• Analog system
• Connector: 10Pin / 6Pin / 28Pin Toyota
• SWC connector: OEM SWC > 3,5 mm Jack / løs ledning
• Antenneconnector: OEM Toyota GT13(f) > DIN(m)
• Blå ledning: +12V antenneremote
• Farve: sølv
• Monteringshul til HU-display: 172 mm x 98,5 mm

Følgende signaler understøttes:

• Reimporterede biler eller biler med anden software kan være uforenelige med nogle funktioner.
• SWC

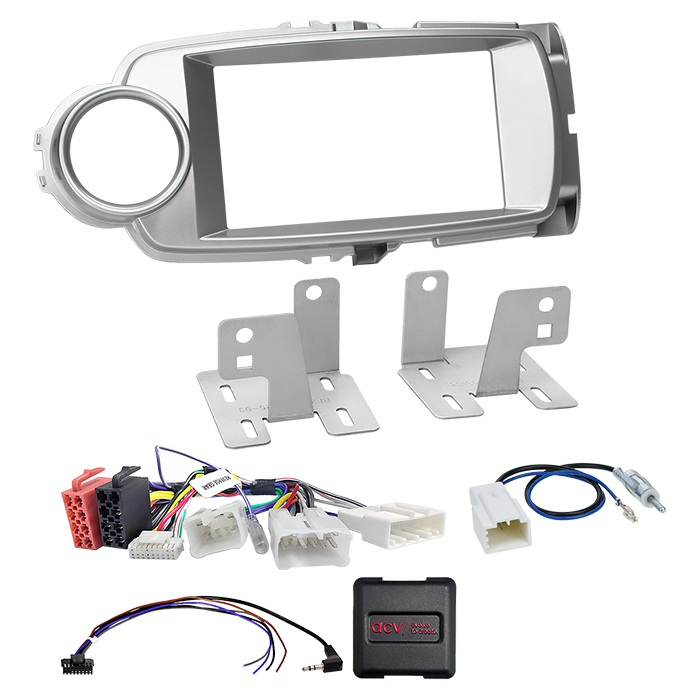

Omfang af levering:

• 2-DIN facia-plade Toyota Yaris (XP13) 10/2011-08/2014, sølv – artikel: 381300-25-1
• SWC Toyota-biler 10Pin/6Pin/28Pin Multilead analog, bulk – artikel: 42xty002
• Antenneadapter GT13(f) > DIN(m) Toyota/Lexus/Subaru, bulk – artikel: 1513-01-0

Valgfrit tilbehør:

• Facia pocket til 2-DIN facia-plader med skruefastgørelse – artikel: 271000-10

Generelle installationsinstruktioner:

Verifikation:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interface-tilslutninger for korrekthed uden spænding.

Tilslutning og rækkefølge:

1. Kontroller interface-indstillinger og hardwarekonfiguration uden spænding.
2. Kontroller HU-kabelkonfiguration uden spænding.
3. Tilslut HU-kablet efter retrofit HU’ens vejledning.
4. Tilslut øvrige kabler efter retrofit HU’ens vejledning.
5. Tilslut hele installationen til bilen med hovedforbindelsen til sidst.
6. Konfigurer interface-softwaren efter vejledning i manual og varenummertekst.
7. Konfigurer retrofit HU efter vejledning, herunder ratbetjening, kamera, handsfree, antenne phantom power m.m.
8. Test funktionaliteten af ratbetjening og bilen.

Ændringer i interface og HU-kabel:

1. Udfør ændringer uden spænding.
2. Genforbind som beskrevet ovenfor.

Ved fejl på interface eller bil:

1. Geninstaller OEM HU.
2. Brug OEM HU.
3. Etabler CAN Bus shutdown.
4. Kontroller hardwarekonfiguration af interface.
5. Genforbind efter CAN Bus shutdown som beskrevet ovenfor.

Flere forbindelser, ændringer eller alternative tilslutninger angivet i manualen er kun vejledende og bør kun udføres af uddannede installatører.

Vigtigt:

1. Forbindelser og ændringer må kun udføres af uddannede installatører.
2. Kontroller, at ændringer ikke påvirker producentgaranti eller godkendelser.
3. Kontroller funktion og korrekthed ved måling og sammenligning med bilens kabeldiagram.
4. Alle ændringer udføres på brugerens eget ansvar uden garanti for funktion.
5. Ingen garanti for skader på bil, retrofit-enhed eller interface ved ændringer.
6. Modifikationer af præmonterede kabler kan ugyldiggøre produktets garanti.

Passer til:

• Toyota Yaris (XP13) 10/2011 – 08/2014
• Toyota Yaris (XP13) 09/2014 – 03/2017
• Toyota Yaris (XP13) 04/2017 – 02/2020
