2-ISO kit m/lomme Seat/Skoda/VW passive/antenne

2-ISO kit m/lomme Seat/Skoda/VW passive/antenne

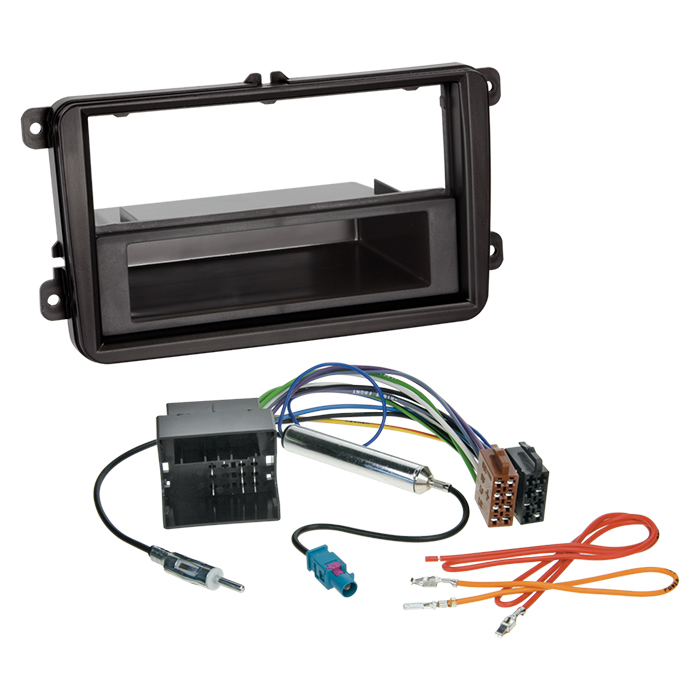

Dette installationskit med 2-ISO faciaplate gør det muligt at eftermontere en 2-DIN headunit i Seat, Skoda og VW-biler. Kittet er passivt, hvilket betyder, at det ikke understøtter køretøjets funktioner eller indstillinger og kan kræve ekstra installationsarbejde.

Mange bilproducenter monterer modelspecifikke headunits for at bevare instrumentbordets originale udseende. Dette kit indeholder alle nødvendige komponenter til installation af en eftermonteret headunit.

Før installation skal du kontrollere installationvejledningen for de enkelte komponenter. Sammenlign også de viste stik på kittet med bilens originale stik for at sikre både teknisk og optisk kompatibilitet. Tjek desuden om en af de angivne OEM-headunits har været monteret oprindeligt.

Inden endelig montering bør alle funktioner testes.

• Farve: Sort

Tekniske oplysninger

• Type: Passiv

Stik og tilslutninger:

• 40-pin Quadlock VAG
• OEM-antenne Fakra (han) → DIN (han)

Strømtilslutning:

• Rød: +12V tænding (klemme 15, sikret i sikringsboks)
• Orange: +12V lys / dimmer (klemme 15, sikret i sikringsboks)

Faciaplate: 2-ISO cut-out, sort
Installation kit til 2-DIN HU: 2-ISO faciaplate ISO universal, 103 × 183 mm (varenr.: 381230-00)

Kompatible OEM-headunits:

Seat (Leon / Toledo):

• Med Golf V/IV Style OEM HU med CD-slot i HU
• Uden OEM-unit med CD-slot i frontpanelet

Skoda:

• OEM HU-cover kræves afhængigt af udstyr
• Med Bolero / Stream OEM HU
• Med Amundsen / Columbus OEM Sat Nav
• Uden Technisat OEM HU

VW:

• Med RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM HU
• Med RNS315 / RNS510 OEM Sat Nav
• Uden RCD320 OEM HU med ISO-stik
• Uden OEM-forstærkersystem

Ved behov kan faciaplaten justeres med værkstedsværktøj.

Generelle installationsanvisninger

1. Kontrollér alle funktioner og køretøjsindstillinger på OEM-headunit før demontering.
2. Afbryd altid spænding under installation.
3. Kontrollér interface- og kabeltilslutninger uden spænding.
4. Tilslut HU-kablet i henhold til den eftermonterede headunits manual.
5. Tilslut alle øvrige forbindelser.
6. Tilslut hele installationen til bilen med hovedstik som sidste trin.
7. Konfigurér software på interface og headunit i henhold til manual.
8. Test alle funktioner før endelig samling.

Ændringer i kabelføring eller alternative forbindelser må udelukkende udføres af uddannet fagpersonale og sker på eget ansvar. Forkert ændring kan påvirke funktion, køretøjsgaranti og produktgaranti.

Passer til:

• Seat Alhambra (7N) 10/2010 – 04/2015
• Seat Leon (1P) 09/2005 – 03/2009
• Seat Leon (1P) 04/2009 – 11/2012
• Seat Toledo (NH) 03/2013 – 05/2015
• Skoda Fabia (5J) 03/2007 – 04/2010
• Skoda Fabia (5J) 06/2010 – 06/2014
• Skoda Octavia (1Z) 06/2004 – 05/2009*
• Skoda Octavia (1Z) 01/2009 – 03/2013**
• Skoda Rapid (NH) 10/2012 – 04/2015***
• Skoda Rapid (NH) 04/2015 – 05/2017***
• Skoda Roomster (5J) 09/2006 – 04/2010
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Praktik (5J) 09/2006 – 04/2010
• Skoda Praktik (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013****
• Skoda Superb (3T) 06/2013 – 05/2015****
• Skoda Yeti (5L) 08/2009 – 10/2013*****
• VW Amarok (2H) 03/2010 – 08/2016
• VW Beetle (16) 11/2011 – 06/2016
• VW Caddy (2K) 10/2003 – 04/2015
• VW Caravelle (7H) 09/2009 – 05/2015
• VW CC (3C/35) 06/2008 – 08/2016
• VW EOS (1F) 05/2006 – 04/2015
• VW Fusca (Brasilien) 2005 – 2011
• VW Golf V (1K) 11/2003 – 09/2008
• VW Golf V (1KM) 06/2007 – 10/2009
• VW Golf V Plus (1KP) 01/2005 – 02/2009
• VW Golf VI (1K) 11/2008 – 09/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Jetta III (1K5/1KM) 09/2005 – 10/2010
• VW Jetta IV (162) 01/2011 – 08/2014
• VW Magotan (Asien) 2005 – 2011
• VW Multivan (7H) 09/2009 – 05/2015
• VW Passat B6 (3C2) 11/2005 – 07/2010
• VW Passat B6 (3C5) 08/2005 – 07/2010
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sagitar (Kina) 2005 – 2011
• VW Sharan II (7N) 08/2010 – 04/2015
• VW Suran 2009 – 2015
• VW Tiguan I (5N) 10/2007 – 04/2016
• VW Touran (1T) 01/2003 – 04/2015
• VW T5 Transporter (7H) 09/2009 – 05/2015
• VW Vento (Mexico) 2005 – 2011
