2-ISO kit m/lomme Seat/Skoda/VW ratbetj./antenne ISO

2-ISO kit m/lomme Seat/Skoda/VW  ratbetj./antenne ISO

Dette installationskit er designet til at erstatte OEM-hovedenheder og passer til mange modeller fra Seat, Skoda og VW. Mange bilproducenter installerer specifikke hovedenheder for at matche bilens instrumentpanel visuelt. Installationskits inkluderer alle nødvendige komponenter til udskiftning af en OEM-hovedenhed.

Afhængigt af bilens udstyr medfølger alle nødvendige adapters og interfaces for at sikre korrekt funktion af den nye enhed og bevarelse af bilens funktioner.

Vigtige punkter før installation:

• Kontrollér installationsvejledningen for de enkelte komponenter.
• Ikke alle bilfunktioner understøttes, fx Trailer Assist, E Call eller andre førerassistancesystemer.
• Kontrollér OEM-hovedenhedens indstillinger og bilens konfiguration for tilgængelige funktioner.
• Sammenlign de viste kabelstik med de stik, der findes i bilen, for at sikre korrekt pasform både visuelt og teknisk.
• Kontrollér, om en af de listede OEM-hovedenheder oprindeligt var installeret.
• Tjek alle funktioner, bilindstillinger og SWC-funktioner, inden den endelige montering.

Specifikationer:

• CAN Bus
• Connector: 40 Pin Quadlock VAG
• Connector: OEM SWC > 3,5 mm Jack / løse ledninger
• Connector: OEM-antenne Fakra(m)(Set) > ISO(m)
• Facia plate med 2-ISO udskæring
• Farve: sort

Signaler leveret:

• rød: +12V tænding (klemme 15, sikret)
• orange: +12V belysning/dimmer (klemme 58, sikret)
• lilla/hvid: +12V bakgear signal
• pink: hastighedspulssignal
• grøn: GND parkeringsbremse signal

SWC: Ja
Load capacity outputs: maks. 250 mA

Relækrav ved >250 mA:

• 1 relæ: spolemodstand ≥75 Ohm
• 2 relæer: spolemodstand ≥150 Ohm

Diagnostic LED:

• Blå blinkende: CAN Bus søger
• Blå konstant: CAN Bus aktiv
• Rød: +12V tændingsstrøm aktiv

Køretøjer med specifik OEM-hovedenhed eller Sat Nav:

• Amundsen / Columbus / Nexus OEM Sat Nav
• Bolero / Swing OEM HU (Skoda OEM Sat Nav cover kræves, afhængig af udstyr)
• Skoda OEM HU cover numre: 5JA8584159B9, 3TO8580691QB, 5L0858069L1QB

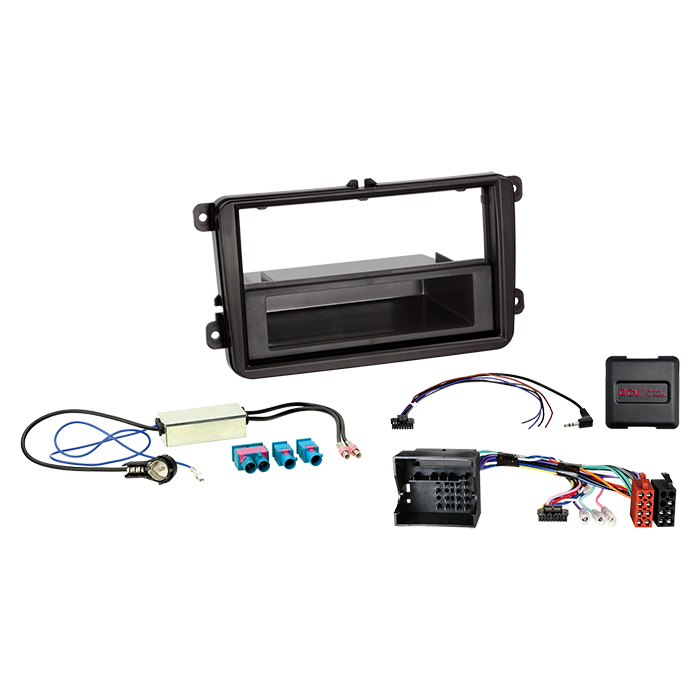

Medfølger i leveringen:

• 2-ISO facia plate med pocket Seat/Skoda/VW, sort, bulk
• SWC Seat/Skoda/VW, 40Pin Quadlock Multilead, bulk
• Antenneadapter Fakra(m)(set) > ISO(m), 12V phantom, bulk

Generelle installationsinstruktioner:

1. Kontrollér alle funktioner og bilindstillinger på OEM-hovedenheden.
2. Frakobl OEM-hovedenheden uden spænding.
3. Kontrollér alle interfaceforbindelser uden spænding.
4. Tilslut HU-kablet i henhold til retrofit-hovedenhedens manual.
5. Tilslut øvrige forbindelser efter instruktioner.
6. Tilslut hele installationen til bilen med hovedforbindelsen sidst.
7. Konfigurer interface og retrofit-hovedenhed ifølge manualen.
8. Test funktion af ratbetjening og bil.

Vigtigt:

• Ændringer i kabelforbindelser må kun udføres af uddannet fagperson.
• Alle ændringer foretages på brugerens eget ansvar uden garanti for funktion eller skade.
• Modifikation af fabriksmonterede ledningsnet kan ugyldiggøre produktgarantien.

Passer til:

• Seat Alhambra (7N) 10/2010 – 04/2015
• Seat Leon (1P) 09/2005 – 03/2009
• Seat Leon (1P) 04/2009 – 11/2012
• Seat Toledo (NH) 03/2013 – 05/2015
• Skoda Fabia (5J) 03/2007 – 04/2010
• Skoda Fabia (5J) 06/2010 – 06/2014
• Skoda Octavia (1Z) 06/2004 – 05/2009*
• Skoda Octavia (1Z) 01/2009 – 03/2013**
• Skoda Rapid (NH) 10/2012 – 04/2015***
• Skoda Rapid (NH) 04/2015 – 05/2017***
• Skoda Roomster (5J) 09/2006 – 04/2010
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Praktik (5J) 09/2006 – 04/2010
• Skoda Praktik (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013****
• Skoda Superb (3T) 06/2013 – 05/2015****
• Skoda Yeti (5L) 08/2009 – 10/2013*****
• VW Amarok (2H) 03/2010 – 08/2016
• VW Beetle (16) 11/2011 – 06/2016
• VW Caddy (2K) 10/2003 – 04/2015
• VW CC (3C/35) 06/2008 – 08/2016
• VW EOS (1F) 05/2006 – 04/2015
• VW Fusca (Brazil) 2005 – 2011
• VW Golf V (1K) 11/2003 – 09/2008
• VW Golf V (1KM) 06/2007 – 10/2009
• VW Golf V Plus (1KP) 01/2005 – 02/2009
• VW Golf VI (1K) 11/2008 – 09/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Jetta III (1K5/1KM) 09/2005 – 10/2010
• VW Jetta IV (162) 01/2011 – 08/2014
• VW Magotan (Asia) 2005 – 2011
• VW Passat B6 (3C2) 11/2005 – 07/2010
• VW Passat B6 (3C5) 08/2005 – 07/2010
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sagitar (China) 2005 – 2011
• VW Sharan II (7N) 08/2010 – 04/2015
• VW Suran 2009 – 2015
• VW Tiguan I (5N) 10/2007 – 04/2016
• VW Touran (1T) 01/2003 – 04/2015
• VW Vento (Mexic
