2-ISO kit VW Crafter (2EC/2EK/2F) 2014-2016 ratbetj.

2-ISO kit VW Crafter (2EC/2EK/2F) 2014-2016 ratbetj.

Dette ACV Pro kvalitets 2-DIN installationskit er designet til at erstatte den originale hovedenhed (OEM HU) i udvalgte VW-modeller og sikrer en korrekt og visuelt integreret montering. Mange bilproducenter installerer bilspecifikke hovedenheder for at matche instrumentbordets design, og dette kit gør det muligt at eftermontere en moderne 2-DIN hovedenhed uden at miste eksisterende bilfunktioner.

Installationskittet indeholder alle nødvendige komponenter, herunder adaptere og interfaces, som er påkrævet for at betjene den eftermonterede enhed og bevare bilens funktioner. Afhængigt af bilens udstyr og funktionerne i retrofit-enheden kan nogle funktioner være begrænsede eller erstattet af alternative funktioner.

Det anbefales altid at kontrollere installationanbefalingerne for de enkelte komponenter samt OEM HU og bilens indstillinger, før installation. Sammenlign desuden de viste stik og kabler med bilens originale stik for at sikre korrekt pasform både visuelt og teknisk, og tjek om en af de listede OEM-hovedenheder oprindeligt var monteret. Til sidst skal bilens funktioner, indstillinger og ratbetjening (SWC) testes, inden den endelige montering.

Tilslutninger og stik

• CAN Bus
• 40 Pin Quadlock Mercedes
• OEM SWC → 42ct Multilead
• OEM antenne Fakra(m) → DIN(m)
• Gul: +12V konstant strøm, sikret fra batteri (klemme 30)
• Blå/hvid: +12V antenne remote

Facia plate med 2-ISO installationskit

• Passer til biler med RCD3002 OEM HU og RNS 4001 / RNS 5001 OEM Sat Nav
• Passer til biler med konstant strøm slået fra
• For biler med RCD 2001 1-DIN OEM HU: LFB Mercedes diverse køretøjer ISO/10 Pin ISO/Mini ISO > item: 42a-1190-001
• For biler med open dash: SWC Mercedes/VW Crafter ISO open dash > item: 42smc017

Elektriske signaler

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgearssignal
• Pink: Hastighedspulssignal
• Grøn: GND parkeringsbremsesignal

Maks. belastning pr. udgang: 100 mA
Ved højere strømforbrug: 1 relæ: min. spolemodstand 75 Ohm, 2 relæer: min. samlet spolemodstand 150 Ohm

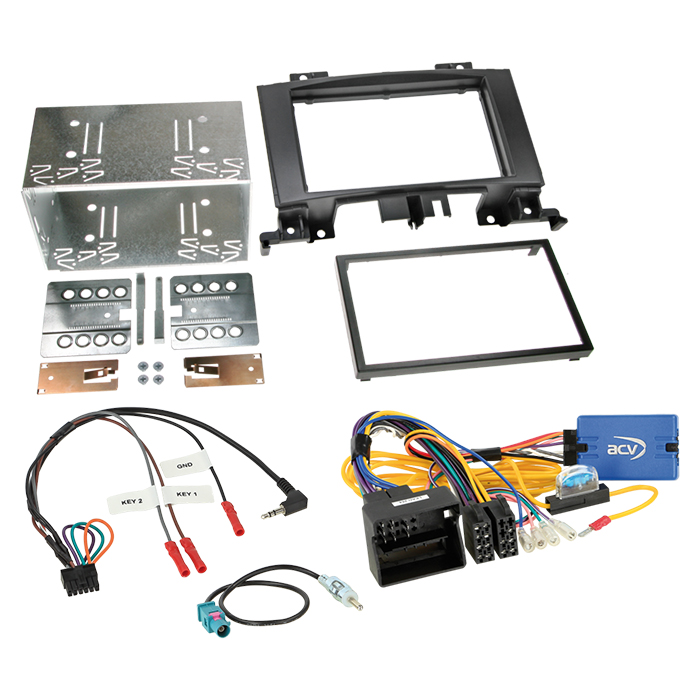

Leveringsomfang

• 2-DIN facia plate VW Crafter sort > item: 381190-27
• SWC VW Crafter 2014-2016 40Pin Quadlock/konstant strøm > item: 42svw014-0
• SWC lead 42s/acv → Multilead til forskellige HU > item: 42ctmultilead-0
• Antenneadapter Fakra(m) → DIN(m) passiv > item: 1524-01-0

Generelle installationsinstruktioner

1. Tjek alle funktioner og bilens indstillinger på OEM HU.
2. Frakobl OEM HU uden spænding.
3. Kontroller alle interfaceforbindelser for korrekt tilslutning.
4. Tilslut HU-kablet og øvrige forbindelser i henhold til retrofit HU-manualen.
5. Tilslut hele installationen med hovedforbindelsen som sidste skridt.
6. Konfigurer software på interface og retrofit HU.
7. Test funktioner som ratbetjening, kamera, handsfree og antenne.
8. Eventuelle ændringer eller alternative forbindelser skal udføres af en uddannet fagperson. Brugeren er ansvarlig for funktion og eventuelle skader.

Bemærk:

• Ikke alle bilfunktioner understøttes, f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer.
• Reimporterede biler eller biler med anden software kan være inkompatible med visse funktioner.
• Modifikationer af den forsamlede ledningsharness kan ugyldiggøre produktets garanti.

Passer til:

• VW Crafter (2EC/2EK/2F) 07/2014 - 11/2016
