| Varenummer | 249 611094231 |
| LEVERANDØR NR. | 611094-23-1 |
| EAN | 4026724345650 |
| Vægt (Emb.) | 183g |
| Rumfang (Emb.) | 0.002871 |
| Bredde (Emb.) | 180mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 55mm |
Komplet 1-DIN Kit Fiat 500(ZAF 312) beige 2007-2015
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345650 |
| Vægt (Emb.) | 183g |
| Rumfang (Emb.) | 0.002871 |
| Bredde (Emb.) | 180mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 55mm |
Komplet 1-DIN kit Fiat 500 (ZAF 312) beige 2007-2015 – radioramme, CAN-bus interface, SWC og antenneadapter
Dette komplette 1-DIN monteringssæt til Fiat 500 gør det muligt at udskifte bilens originale fabriksradio (OEM head unit) med en eftermarkedsradio, samtidig med at vigtige køretøjsfunktioner og betjening via ratknapper (SWC) kan bevares, afhængigt af bilens udstyr og den valgte radio.
Passer til følgende køretøjer:
Fiat 500 (ZAF 312) 10/2007 – 07/2015
Farve:
Beige
System og kompatibilitet:
CAN Bus
Udviklet til køretøjer med Blaupunkt / Delphi / VDO OEM-radio
Køretøjer med CAN-bus i ISO strømstik
Køretøjer uden analog SWC i Mini ISO connector C-2
Ikke beregnet til Visteon / Daiichi / UConnect OEM-radioer
Køretøjer med Blue&Me: Modulet skal forblive monteret
Stik og tilslutninger:
Hovedstik: ISO / Mini ISO
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger
Antenneadapter: OEM antenne ISO (han) til DIN (han)
Blå ledning: +12V amp remote (til aktiveret forstærker/antenne, afhængigt af opsætning)
Tilgængelige signaler (via interface):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Maks. belastning på udgange: 250 mA
Hvis der kræves mere end 250 mA: anvend relæ (spoleresistans min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Vigtigt før montering:
Sammenlign altid de viste stik med bilens stik og kontroller, at de passer både fysisk og elektrisk
Kontroller, at en af de understøttede OEM-radioer har været monteret fra fabrikken
Tjek bilens OEM-indstillinger og funktioner før demontering, og udfør funktionstest af ratbetjening og bilfunktioner inden endelig samling
Genimporterede biler eller biler med anden software kan have afvigelser, som kan påvirke funktioner
Afhængigt af bilens udstyr og eftermarkedsradioens software kan enkelte funktioner mangle eller blive erstattet (fx visse assistentsystemer)

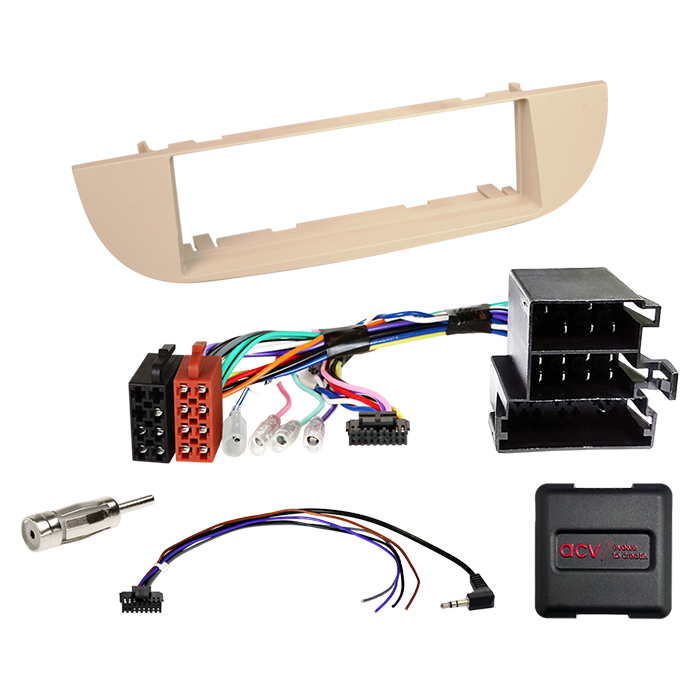

Indhold i pakken:
1-DIN radioramme (facia plate) til Fiat 500 10/2007–07/2015, beige
CAN-bus/SWC multilead adapter (Citroën/Fiat/Ford/Opel/Peugeot) Mini ISO
Antenneadapter ISO (hun) til DIN (han)
Valgfrit tilbehør (afhængigt af bilens lydsystem):
Aktivt system-adapter Alfa Romeo/Lancia ISO til ISO (kræves på udvalgte opsætninger med aktivt anlæg)
Installationsanbefaling:
Montering og ændringer i kabling bør udføres af fagperson med kendskab til CAN-bus og bilens ledningsdiagram
Tilslut og konfigurer interface og radio spændingsløst, og tilslut bilen som sidste trin
DIP-switch/konfiguration skal sættes efter den valgte radiofabrikant (se manual)
For mere info - Klik her
Komplet 1-DIN Kit Fiat 500(ZAF 312) beige 2007-2015
Giv din Fiat 500 et professionelt og originalt udseende, når du skifter til en eftermonteret bilradio. Dette komplette 1-DIN monteringskit i beige er udviklet til at erstatte den fabriksmonterede head unit med en standard 1-DIN enhed, samtidig med at bilens integration via CAN-bus og betjening fra ratknapper understøttes, hvor det er muligt. Kittet er sammensat med de nødvendige adaptere, så installationen bliver både pæn, sikker og funktionel.
Anvendelse
Kittet bruges til montering af en 1-DIN radio i instrumentbordet på Fiat 500, hvor der originalt sidder en OEM-enhed, som er tilpasset bilens design. Med faciapladeramme, ledningsadapter og antenneadapter får du en løsning, der hjælper med at genskabe vigtige signaler til eftermonteret udstyr, fx tænding (+12V), belysning, bak-signal, hastighedspuls og håndbremse signal afhængigt af bilens udstyrsniveau og den valgte radio. Ratbetjening tilsluttes via OEM SWC til 3,5 mm jack eller løs ledning alt efter din radio og opsætning.
Kompatibilitet
Fiat 500 (ZAF 312)
10/2007 - 07/2015
Kittet er målrettet biler med CAN-bus i ISO power-stikket og typisk til køretøjer med Blaupunkt / Delphi / VDO fabriksradio. Biler med Blue&Me kræver, at modulet forbliver installeret. Kittet er ikke beregnet til køretøjer med Visteon / Daiichi / UConnect OEM-enheder. Sammenlign altid bilens stik visuelt og teknisk med de viste/angivne stiktyper for at sikre korrekt pasform.
Produktinformation
Type: 1-DIN facia/monteringskit med HU-tilslutning og ratbetjening (SWC)
Farve: beige
Stik/adaptere: ISO / Mini ISO
Antenneadapter: ISO(hun) til DIN(han)
SWC-tilslutning: OEM SWC til 3,5 mm jack eller løs ledning
Leveringsomfang:
1 x 1-DIN faciapladeramme Fiat 500 10/2007-07/2015 beige
1 x SWC multilead adapter (Mini ISO) til Citroën/Fiat/Ford/Opel/Peugeot
1 x Antenneadapter ISO(F) til DIN(m)
Udgangssignaler (afhængigt af bil/opsætning):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination (klemme 58)
Lilla/hvid: +12V bak-signal
Pink: hastighedspuls
Grøn: GND håndbremse signal
Maks. belastning på udgange: 250 mA pr. udgang. Ved større belastning skal relæ anvendes.
Vigtigt at vide
Kontrollér bilens originale funktioner og radioindstillinger, før du afmonterer OEM-enheden, og lav en funktionstest af ratbetjening og bilfunktioner, inden endelig samling. Nogle bilfunktioner kan i enkelte tilfælde være helt eller delvist understøttet afhængigt af bilens udstyr og den eftermonterede radio, fx visse førerassistentsystemer. Importerede biler eller køretøjer med anden software kan give afvigelser i kompatibilitet. Installation bør udføres af faguddannet montør, og alle DIP-switch indstillinger samt radioens opsætning skal følge producentens vejledning. Ændringer i ledningsnettet kan påvirke produktets garanti.
