| Varenummer | 249 611094141 |
| LEVERANDØR NR. | 611094-14-1 |
| EAN | 4026724345636 |
| Vægt (Emb.) | 167g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |
Komplet 1-DIN Kit Fiat Grande Punto/Linea antracit
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345636 |
| Vægt (Emb.) | 167g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |
Komplet 1-DIN Kit Fiat Grande Punto/Linea antracit – radioramme, CAN-bus interface og adaptere
Dette komplette 1-DIN monteringskit gør det muligt at udskifte den originale fabriksradio (OEM HU) i Fiat Grande Punto og Fiat Linea med en eftermarkeds 1-DIN radio, samtidig med at vigtige køretøjsfunktioner genskabes via CAN-bus og ratbetjening (SWC) understøttes, hvor bilen er forberedt til det.
Anvendelse og kompatibilitet
Sættet er udviklet til køretøjer med CAN-bus i ISO-strømstikket og til biler, hvor den originale radio er fra Blaupunkt / Delphi / VDO.
Ikke egnet til køretøjer med Visteon / Daiichi / UConnect OEM radio.
Biler med Blue&Me: Blue&Me-modulet skal forblive monteret.
Bemærk: Reimporterede biler eller biler med afvigende software kan have begrænsninger i funktioner.
Passer til følgende køretøjer
Fiat Grande Punto (ZAF 199) 10/2005 – 05/2010
Fiat Linea (ZAF 323) 07/2007 – 01/2011
Farve
Antracit metallic
Stik og tilslutninger
CAN Bus
Radioforbindelse: ISO / Mini ISO
Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradio)
Antenneadapter: OEM antenne ISO (han) til DIN (han)
Blå ledning: +12V amp remote (til f.eks. ekstern forstærker/antenneforstærker, afhængigt af bil og radio)
Tilgængelige signaler (udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved behov for mere end 250 mA: anvend relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer)
Vigtige bemærkninger om funktioner
Afhængigt af bilens udstyr, den valgte eftermarkedsradio og dens software kan enkelte funktioner være begrænsede, mangle eller blive erstattet af andre funktioner.
I nogle tilfælde understøttes ikke alle bilfunktioner (eksempelvis Trailer Assist, eCall eller andre førerassistentsystemer). Kontroller bilens indstillinger og funktioner i den originale radio før ombygning.
Kontrol før montering
Sammenlign de viste/angivne stiktyper med stikkene i bilen, og verificér at de passer både visuelt og teknisk.
Kontrollér at en af de nævnte OEM radio-typer har været monteret fra fabrikken.
Udfør altid funktionstest af bilfunktioner, bilindstillinger og ratbetjening (SWC) før endelig samling.

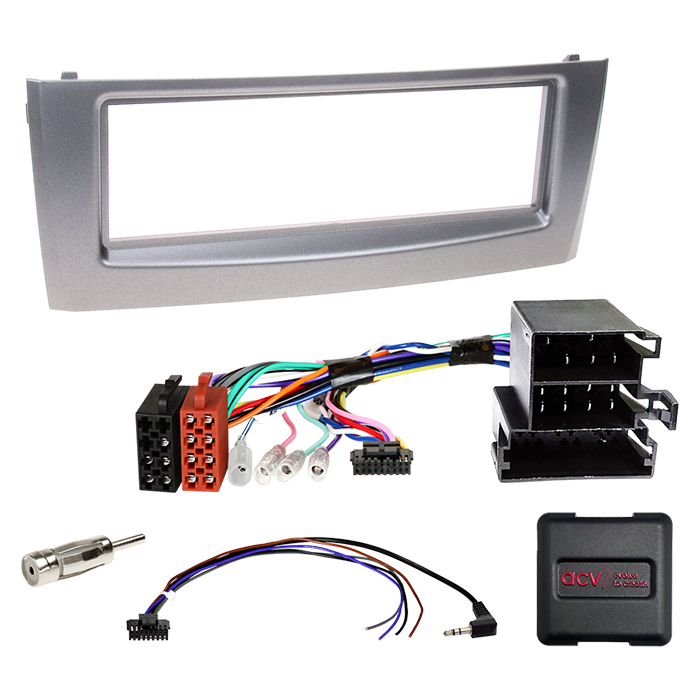

Indhold i pakken

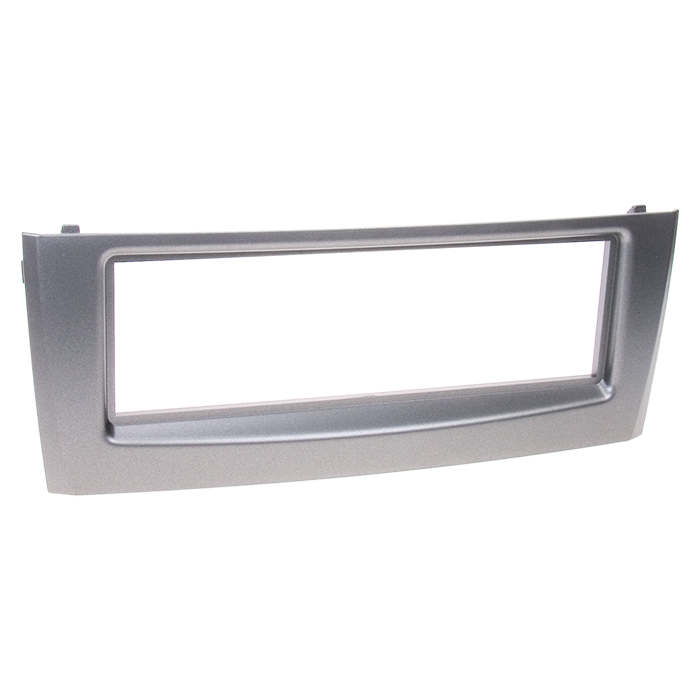

1-DIN radioramme (facia plate) til Fiat Grande Punto/Linea – antracit

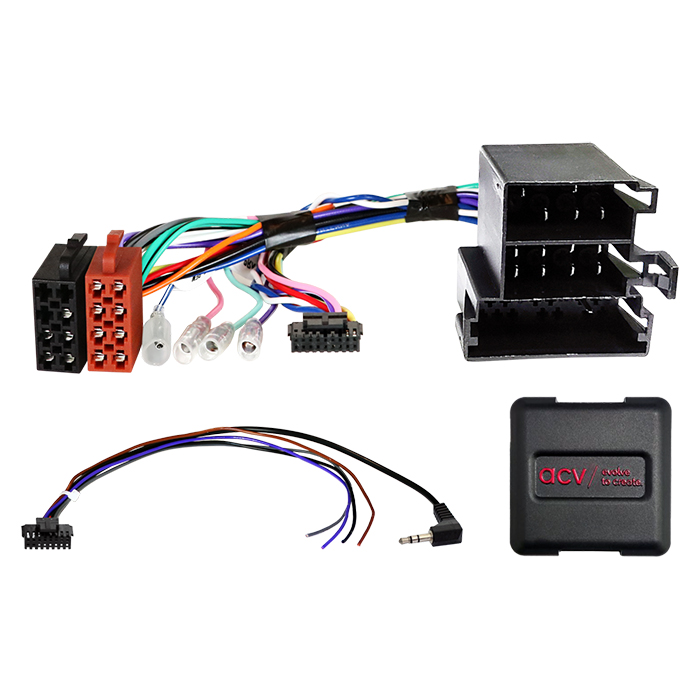

CAN-bus/SWC kabelsæt (Mini ISO multilead) til Citroën/Fiat/Ford/Opel/Peugeot (anvendes som interface til ratbetjening afhængigt af bil/radio)

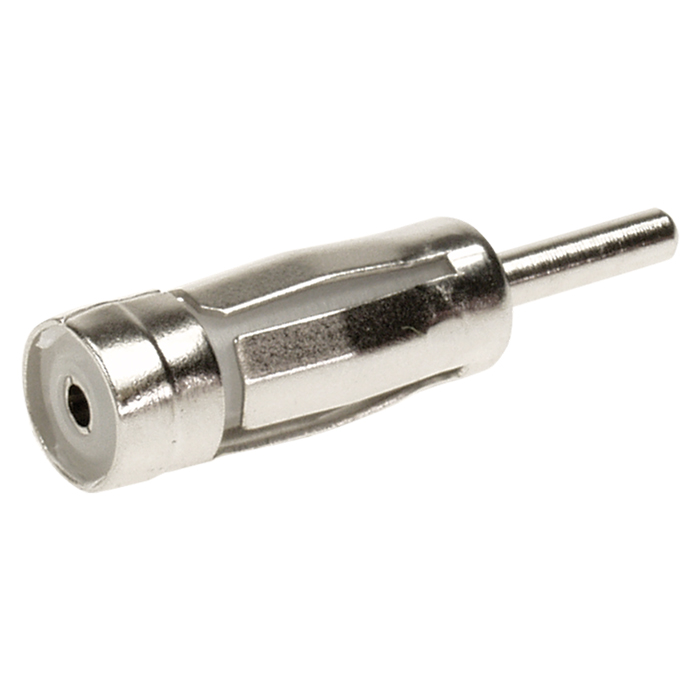

Antenneadapter ISO (hun) til DIN (han)
Valgfrit tilbehør
Aktivt system-adapter Alfa Romeo/Lancia ISO til ISO (anvendes kun ved behov for aktivt system)
Monteringsanbefaling
Indstillinger for DIP-switch (hvis relevant) skal tilpasses den valgte eftermarkedsradio iht. manualen.
Frakobl altid original radio spændingsfrit før tilslutning, og tilslut bilens hovedstik som det sidste.
Ændringer i kabling og alternative tilslutninger bør kun udføres af faguddannet montør, da fejltilslutning kan påvirke funktion, garantibetingelser og i værste fald skade bil eller udstyr.
For mere info - Klik her
Komplet 1-DIN Kit Fiat Grande Punto/Linea antracit
Opgrader bilens kabine med et komplet 1-DIN monteringssæt til Fiat Grande Punto og Fiat Linea i antracit metallic. Sættet er udviklet til at erstatte fabriksmonteret radio (OEM head unit) med en eftermonteret 1-DIN enhed, så du får en pæn, integreret løsning, der matcher instrumentbordets originale look.
Anvendelse
Dette kit bruges, når du vil montere en 1-DIN aftermarket radio og samtidig bevare centrale funktioner via bilens CAN Bus, hvor det er understøttet. Kittet inkluderer facia/ramme, adaptere og interface til tilslutning, så installationen bliver mere enkel og professionel.
Der leveres bl.a. signaler til: tændingsplus (kl. 15), belysning (kl. 58), bakkesignal, hastighedspuls samt parkbremse-GND (udgange maks. 250 mA).
Kompatibilitet
Passer til:
Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Linea (ZAF 323) 07/2007 - 01/2011
Forudsætninger og begrænsninger:
Udviklet til biler med CAN Bus i ISO strømstik og typisk med OEM radio fra Blaupunkt / Delphi / VDO.
Ikke beregnet til køretøjer med Visteon / Daiichi / UConnect OEM radio.
Biler med Blue&Me: Modulet skal forblive installeret.
Bemærk, at reimporterede biler eller biler med anden software kan have afvigelser i funktionalitet.
Produktinformation
Indhold i pakken:
1-DIN facia/monteringsramme til Fiat Grande Punto/Linea i antracit
SWC-interface/kabelsæt (Mini ISO multilead) til styring fra rat (afhængigt af radioens understøttelse)
Antenneadapter ISO (hun) til DIN (han)
Tilslutninger:
CAN Bus
ISO / Mini ISO
OEM ratbetjening (SWC) til 3,5 mm jack og/eller løse ledninger (afhængigt af enhedens krav)
Ekstra:
Blå ledning til +12V amp remote (hvor relevant).
Dip-switch indstillinger kan være nødvendige og afhænger af producenten på den eftermonterede radio.
Vigtigt at vide
Kontrollér altid før montering:
Sammenlign stik i bilen med de viste/angivne stiktyper, så de passer både fysisk og teknisk.
Kontrollér, at en af de kompatible OEM radioer har været monteret fra fabrikken.
Gennemgå bilens OEM radioindstillinger og funktioner før afmontering, og test alle funktioner igen før endelig samling.
Funktioner kan variere:
Afhængigt af bilens udstyr og softwaren i den eftermonterede radio kan enkelte funktioner mangle eller blive erstattet. Det kan gælde udvalgte førerassistentsystemer og andre bilfunktioner.
Installation anbefales udført af fagperson:
Tilslutning og eventuelle ændringer i kabelføring bør udføres spændingsløst og af en trænet montør. Forkerte tilslutninger kan give fejl i bilens elektronik, og ændringer på for-monteret kabelsæt kan påvirke produktets garanti.
