Komplet 1-DIN Kit Fiat Grande Punto/Linea sort
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345643 |
| Vægt (Emb.) | 165g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |
Komplet 1-DIN Kit Fiat Grande Punto/Linea sort – monteringssæt med CAN-Bus, ratbetjening og antenneadapter
Dette komplette 1-DIN installationskit gør det muligt at udskifte bilens originale fabriksradio (OEM HU) med en eftermarkeds 1-DIN radio, samtidig med at bilens originale funktioner i videst muligt omfang bevares. Sættet er udviklet til Fiat Grande Punto og Fiat Linea og matcher instrumentbordets originale udseende i sort finish.
Funktion og kompatibilitet:
Mange bilproducenter anvender bilspecifikke head units for at passe til kabinens design. Dette kit indeholder de nødvendige komponenter til en korrekt og professionel montering, inkl. interface til CAN-Bus og understøttelse af ratbetjening (SWC) afhængigt af bilens udstyr og den valgte eftermarkedsradio.
Bemærk, at enkelte køretøjsfunktioner i nogle tilfælde ikke understøttes (fx visse førerassistentsystemer). Funktionalitet kan også variere på reimporterede biler eller biler med anden software.
Bemærk (vigtige forudsætninger):
CAN-Bus: Ja
Stiktype: ISO / Mini ISO
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhænger af radiofabrikantens krav)
Antenneadapter: OEM antenne ISO (han) til DIN (han)
Blå ledning: +12V forstærker remote (maks. 250 mA)
Egnet til køretøjer med Blaupunkt / Delphi / VDO OEM radio
Egnet til køretøjer med CAN-Bus i ISO-strømstik
Ikke til køretøjer med analog SWC i Mini ISO-stik C-2
Ikke til køretøjer med Visteon / Daiichi / UConnect OEM radio
Køretøjer med Blue&Me: Modulet skal forblive installeret
DIP-switch-indstillinger kan være nødvendige afhængigt af eftermarkedsradioens fabrikant (se manualen)
Tilgængelige signaler (udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: GND håndbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm) eller 2 relæer (spolemodstand min. 150 Ohm)
Passer til følgende køretøjer:
Fiat Grande Punto (ZAF 199) 10/2005 – 05/2010
Fiat Linea (ZAF 323) 07/2007 – 01/2011
Farve:
Sort

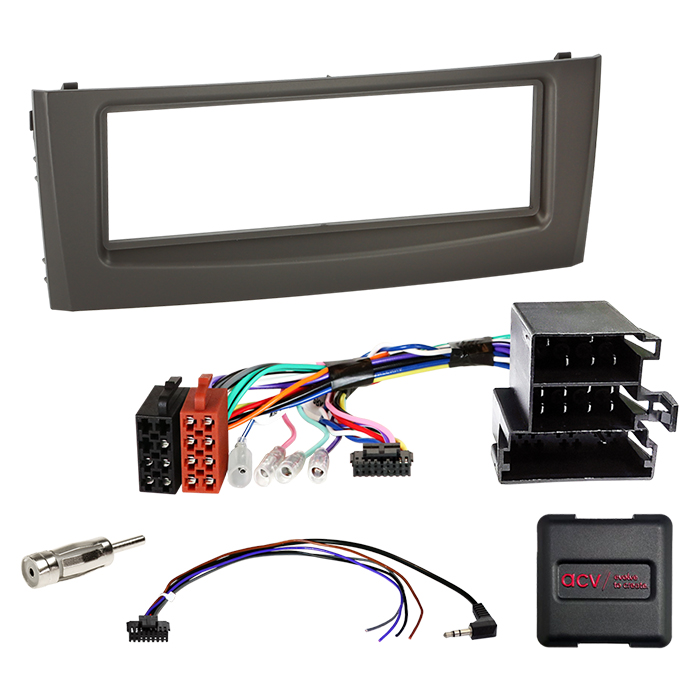

Indhold i pakken:
1-DIN radioramme/facia plate til Fiat Grande Punto/Linea (sort)

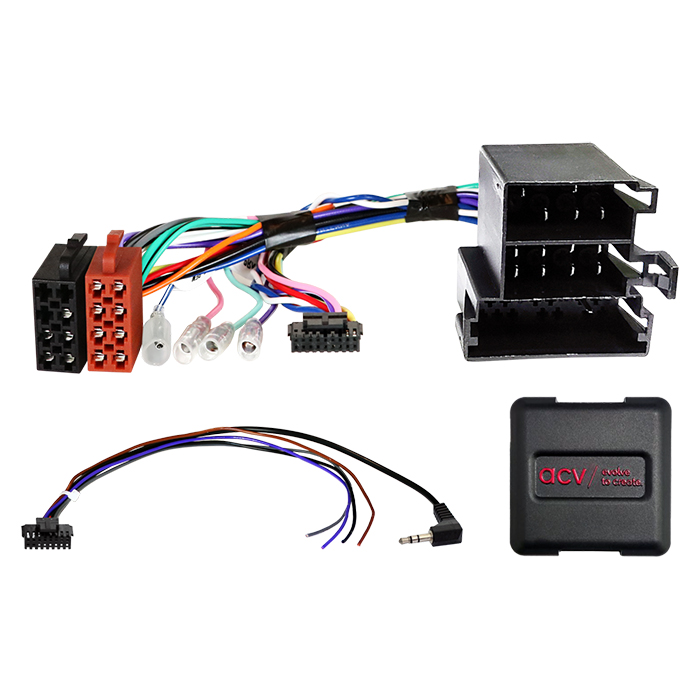

CAN-Bus/SWC interface-kabelsæt (Mini ISO multilead) til ratbetjening

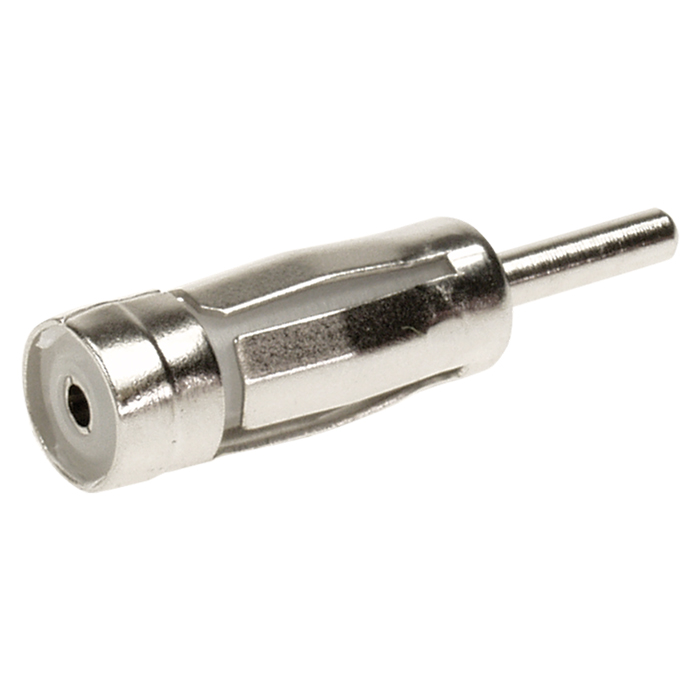

Antenneadapter ISO (hun) til DIN (han)
Valgfrit tilbehør:
Aktivt system-adapter (Alfa Romeo/Lancia) ISO til ISO
Monteringsanbefaling (kort):
Sammenlign altid stik og kabelsko på billeder/produktdata med bilens originale stik, så de passer både fysisk og teknisk.
Kontrollér bilens OEM radio og køretøjsindstillinger før afmontering.
Test ratbetjening, signaler og bilfunktioner før endelig samling af radio og panel.
Vigtigt om installation:
Installation og eventuelle kabelændringer bør udføres af faguddannet montør. Tilslutninger skal foretages spændingsløst og kontrolleres ved måling samt i forhold til bilens ledningsdiagram. Ændringer på det præmonterede ledningsnet kan påvirke produktets garanti.
For mere info - Klik her
Komplet 1-DIN Kit Fiat Grande Punto/Linea sort
Opgrader din Fiat med en moderne eftermonteret 1-DIN bilradio, uden at gå på kompromis med bilens originale udtryk. Dette komplette 1-DIN monteringssæt indeholder faciapanel i sort samt nødvendige adaptere til at erstatte en fabriksmonteret OEM-radio og integrere funktioner som ratbetjening (SWC) og antennetilslutning, afhængigt af bilens udstyr.
Anvendelse
Sættet bruges til udskiftning af OEM head unit i Fiat Grande Punto og Fiat Linea, så du kan montere en 1-DIN aftermarket radio pænt og sikkert i instrumentbordet.
Det er udviklet til biler med CAN Bus og leverer relevante styresignaler til den nye radio, så installationen bliver mere plug-and-play end en universalløsning. Der medfølger også SWC-løsning til ratknapper, så du i mange tilfælde kan bevare betjeningen fra rattet (afhænger af radioens understøttelse og korrekt opsætning).
Kompatibilitet
Passer til:
Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
Fiat Linea (ZAF 323) 07/2007 - 01/2011
Forudsætninger og begrænsninger:
Designet til køretøjer med Blaupunkt / Delphi / VDO OEM-radio og CAN Bus i ISO-strømstikket.
Ikke beregnet til køretøjer med Visteon / Daiichi / UConnect OEM-radio.
Ved biler med Blue&Me skal modulet forblive installeret.
Vi anbefaler, at du sammenligner bilens stik visuelt og teknisk med de viste/angivne stiktyper, før du bestiller, da reimporterede biler eller biler med anden software kan afvige i funktion.
Produktinformation
Farve: Sort
Faciapanel: 1-DIN facia plate til Fiat Grande Punto/Linea
Stiktyper: ISO / Mini ISO
Ratbetjening (SWC): OEM SWC til 3,5 mm jack og/eller løse ledninger (afhænger af radio/interface-opsætning)
Antenneadapter: ISO(hun) til DIN(han)
Ekstra udgang: Blå ledning til +12V amp remote (til forstærker/aktiv antenne afhængigt af opsætning)
Signaler som interfacet kan levere (afhænger af bil):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremse-signal
Belastning på udgange: Maks. 250 mA. Ved behov over 250 mA skal der anvendes relæ (spolemodstand minimum 75 Ohm for 1 relæ eller 150 Ohm for 2 relæer).
Vigtigt at vide
Monteringssættet er et integrationskit, men ikke alle originale bilfunktioner kan garanteres efter eftermontering. Afhængigt af bilens udstyr og den valgte aftermarket radio kan enkelte funktioner blive udeladt eller løst på en anden måde, og førerassistentsystemer kan i nogle tilfælde være begrænsede.
Før endelig montering bør du:
1) Kontrollere OEM-radioens funktioner og bilens indstillinger
2) Afbryde OEM-radioen spændingsfrit før tilslutning
3) Kontrollere interface- og kabelopsætning spændingsfrit
4) Teste ratbetjening, bilfunktioner og indstillinger, før alt samles permanent
Opsætning kan kræve korrekt DIP-switch konfiguration efter radioens producent (se manualen til din retrofit-radio). Tilslutning, ændringer på ledningsnet og eventuelle alternative forbindelser bør udføres af uddannet montør, da ændringer kan påvirke funktion og garanti.
