| Varenummer | 249 611114371 |
| LEVERANDØR NR. | 611114-37-1 |
| EAN | 4026724345711 |
| Vægt (Emb.) | 280g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |
Komplet 1-DIN Kit Ford sølv /CAN Bus Fakra
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345711 |
| Vægt (Emb.) | 280g |
| Rumfang (Emb.) | 0.0043928 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 289mm |
| Højde (Emb.) | 80mm |
Komplet 1-DIN Kit Ford sølv /CAN Bus Fakra – monteringssæt med SWC og antenneadapter
Dette komplette 1-DIN monteringssæt gør det nemt at udskifte Ford’s originale head unit (OEM radio/navigation) med en eftermonteret 1-DIN radio, samtidig med at vigtige funktioner som ratbetjening (SWC) og nødvendige signaler gendannes via CAN Bus-interface. Sættet er tilpasset instrumentbordets design og leveres i sølv, så finish matcher kabinens originale udtryk.
Funktion og anvendelse
Mange Ford-modeller er født med model-specifik OEM-radio, hvor både stik, antenne og styring adskiller sig fra standard eftermarkedsradioer. Dette kit indeholder de nødvendige komponenter til korrekt montering og tilslutning, herunder CAN Bus-løsning til tændingsplus og signaler, analog ratbetjening samt Fakra-til-DIN antennetilpasning.
Kompatibilitet (køretøjer)
Ford Focus CC (DB3) 03/2008 – 08/2010
Ford Focus (DA3 Facelift) 02/2008 – 03/2011
Ford Galaxy (WA6) 07/2006 – 04/2010
Ford Galaxy (WA6) 05/2010 – 05/2015*
Ford Mondeo IV (BA7) 06/2007 – 10/2010*
Ford Mondeo IV (BA7) 11/2010 – 08/2014*
Ford S-Max (WA6) 06/2006 – 04/2010*
Ford S-Max (WA6) 05/2010 – 05/2015*
Ford Tourneo Connect (P2) 10/2006 – 08/2011
*PDC/parkering kan kræve funktionskontrol uden OEM head unit (se bemærkninger).
Passer til følgende OEM head units
5000C / 6000CD / 6006CD / Sony OEM head unit
OEM audio/systemer med navigation, hvor der sidder kortslot i front
Bemærk: OEM head unit-design kan i løbende produktion ændre sig fra rektangulær til oval. Sammenlign altid stik og frontform med din bil før køb.
Tekniske data
System: CAN Bus-interface
Ratbetjening (SWC): Analog
Hovedstik: 40-pin Quadlock (Ford)
SWC-tilslutning: OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradioens krav)
Antenne: OEM Fakra (han) til DIN (han), passiv adapter
Farve: Sølv
Udsparing/åbning ved HU-display: 172 mm x 98,5 mm
Leverede signaler (via interface)
Rød: +12V tændingsplus (klemme 15)
Orange: +12V lys/illumination (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: Hastighedspuls (VSS)
Grøn: Parkerbremse-signal (GND)
Maks. belastning på udgange: 250 mA
Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Vigtige bemærkninger før køb
Dette kit er beregnet til køretøjer uden pin 16 (+12V tænding/klemme 15) i bilens originale konfiguration, da tændingsplus typisk genereres via CAN Bus.
Funktioner kan variere afhængigt af bilens udstyrsniveau og eftermarkedsradioens software. Ikke alle bilfunktioner understøttes altid (eksempelvis Trailer Assist, eCall og visse førerassistentsystemer).
Reimporterede køretøjer eller biler med anden software kan have afvigelser i funktionalitet.
På enkelte Ford-modeller kan mindre tilpasning af frontpladen være nødvendig med almindeligt værktøj.
Eftermarkedsradio kan kræve specifikke DIP-switch-indstillinger i interface (se manualen til radio/interface).
PDC/parkering (gælder udvalgte modeller)
Køretøjer med PDC: Kontroller PDC-funktion efter ombygning, da funktionen kan afhænge af OEM head unit.
Køretøjer uden CAN Bus-understøttet PDC: kan kræve alternativ løsning (der findes variant til biler uden PDC-funktion).

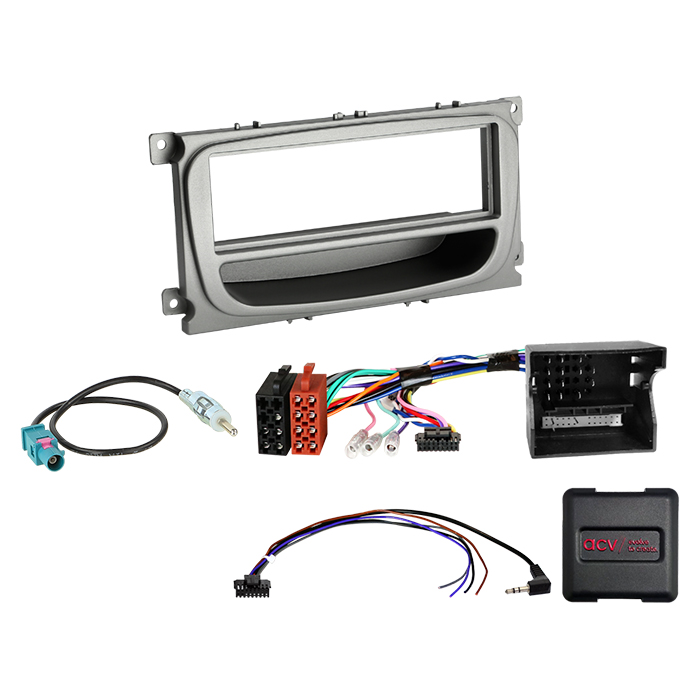

Indhold i pakken
1-DIN radioramme/facia plate med opbevaringslomme, Ford sølv
CAN Bus-kabelsæt/adaptersæt til Ford 40-pin Quadlock (inkl. analog SWC-tilslutning)
Antenneadapter: Fakra (han) til DIN (han), passiv
Monteringsanbefaling
Sammenlign de viste/angivne stik med bilens stik og kontroller, at en af de listede OEM head units har siddet i bilen.
Test OEM-radioens funktioner og bilens indstillinger før afmontering.
Udfør alle tilslutninger spændingsfrit, og funktionsafprøv ratbetjening, signaler og bilfunktioner før endelig samling.
Installation og eventuelle ændringer i ledningsføring bør udføres af fagperson, da fejltilslutning kan påvirke bilens funktioner og garanti.
Tip til optimal kompatibilitet
Hvis du er i tvivl om stiktype (rektangulær/oval front), PDC-afhængighed eller SWC-tilslutning til netop din eftermarkedsradio, anbefales det at tjekke bilens OEM-konfiguration og radioens tilslutningskrav, før du afslutter monteringen.
For mere info - Klik her
Komplet 1-DIN Kit Ford sølv /CAN Bus Fakra
Opgrader din Ford med et komplet 1-DIN monteringskit i elegant sølv, der gør det enkelt at udskifte din originale fabriksradio med en eftermonteret 1-DIN headunit. Kittet er sammensat til Ford-modeller med CAN Bus og inkluderer både faciaplade med lomme, ledningsadapter til 40-pin Quadlock samt Fakra til DIN antenneadapter for en pæn og korrekt installation.
Anvendelse
Kittet bruges, når du vil udskifte en OEM radio (fx 5000C/6000CD/6006CD/Sony) med en eftermonteret 1-DIN radio, og samtidig bevare vigtige tilslutninger i bilen via CAN Bus.
Det er ideelt til dig, der ønsker moderne funktioner som Bluetooth, handsfree, streaming eller navigation (afhænger af din valgte headunit) uden at gå på kompromis med et fabriksagtigt look i instrumentbordet.
Kompatibilitet
Passer til udvalgte Ford-modeller (afhængigt af udstyrsniveau):
Ford Focus CC (DB3) 03/2008 - 08/2010
Ford Focus (DA3 Facelift) 02/2008 - 03/2011
Ford Galaxy (WA6) 07/2006 - 04/2010
Ford Galaxy (WA6) 05/2010 - 05/2015*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S-Max (WA6) 06/2006 - 04/2010*
Ford S-Max (WA6) 05/2010 - 05/2015*
Ford Tourneo Connect (P2) 10/2006 - 08/2011
Bemærk: OEM radioens frontdesign kan ændre sig i modelserien (rektangulær til oval). Sammenlign altid bilens stik og original radio med produktets specifikationer før køb.
Produktinformation
Type: 1-DIN faciaplade (sølv) med lomme + adaptere til radio/antenne og ratbetjening (SWC)
Farve: Sølv
Stik og interfaces:
- CAN Bus interface (til kompatible Ford-installationer)
- 40 Pin Quadlock Ford radioforbindelse
- Ratbetjening (SWC): analog (tilslutning via 3,5 mm jack og/eller løse ledninger afhængigt af headunit)
- Antenneadapter: Fakra (han) til DIN (han) passiv
Monteringsmål (udskæring til HU-display): 172 mm x 98,5 mm
Tilgængelige signaler (afhænger af bilens udstyr og tildeling):
- +12V tænding (klemme 15)
- +12V instrumentlys (klemme 58)
- +12V baksignal
- Hastighedspuls (speed pulse)
- GND håndbremse-signal
Maks. belastning på udgange: 250 mA (ved højere forbrug kræves relæ, jf. specifikationerne)
Indhold i kassen:
- 1-DIN faciaplade med lomme (Ford, sølv)
- CAN Bus/SWC ledningskit til Ford 40-pin Quadlock
- Antenneadapter Fakra til DIN
Vigtigt at vide
Kontrollér før montering: Sammenlign stik i bilen med produktets stik (både visuelt og teknisk), og tjek at din bil oprindeligt har en kompatibel OEM radio (fx 5000C/6000CD/6006CD/Sony eller OEM Sat Nav med kortslot i front).
Funktioner kan variere: Afhængigt af bilens udstyr, software og den valgte eftermonterede headunit kan enkelte bilfunktioner være begrænsede eller ændre funktion. I nogle tilfælde understøttes fx ikke alle førerassistentsystemer (eksempelvis Trailer Assist, eCall m.fl.).
PDC/parkering: På visse biler med PDC kan funktionen påvirkes, når OEM radioen udskiftes. *Modeller markeret med * bør kontrolleres ekstra grundigt for PDC-funktion uden OEM headunit.
Monteringsarbejde: På nogle Ford-modeller kan der være behov for mindre tilpasning af faciapladen med almindeligt værkstedsværktøj. Derudover kan eftermonterede enheder kræve specifikke DIP-switch-indstillinger eller opsætning i headunit-menuen.
Anbefaling: Udfør funktionstest af ratbetjening, bilens indstillinger og øvrige signaler før endelig samling, så du sikrer en fejlfri installation.
