Komplet 1-DIN Kit Ford sort /CAN Bus Fakra

Komplet 1-DIN Kit Ford sort /CAN Bus Fakra – radioramme, CAN-bus interface og antenneadapter

Dette komplette 1-DIN monteringssæt til Ford gør det muligt at udskifte den originale OEM-radio (HU) med en eftermarkeds 1-DIN radio, samtidig med at nødvendige tilslutninger, CAN-bus signaler og ratbetjening (SWC) kan bevares via medfølgende interface. Sættet er udviklet til Ford-modeller med 40-pin Quadlock og Fakra-antenneforbindelse og leveres i sort finish, der matcher bilens instrumentbord.

Anvendelse:
Til udskiftning af OEM head unit i køretøjer med 5000C / 6000CD / 6006CD / Sony OEM HU samt OEM audio system / satnav med kortslot i front (afhængigt af bilens udstyr).
Bemærk: OEM HU-design kan ændre sig i modelserien (rektangulær til oval) – sammenlign altid stik og radioens front før bestilling.

Vigtige kompatibilitetsbemærkninger:
CAN Bus: Ja
SWC (ratbetjening): Analog (via interface)
Stiktype bilside: 40 Pin Quadlock Ford
Ratbetjening udgang: 3,5 mm jack / løse ledninger (afhængigt af radio/interfacekrav)
Antenneadapter: Fakra(m) til DIN(m) (passiv)
Til køretøjer uden Pin 16 +12V tænding (klemme 15) i strømstik A (tænding leveres via CAN-bus interface).
Ikke alle køretøjsfunktioner understøttes i alle opsætninger (fx Trailer Assist, eCall og visse førerassistentsystemer). Funktioner kan afhænge af bilens udstyr samt eftermarkedsradioens software og muligheder.

Passer til følgende køretøjer:
Ford Focus CC (DB3) 03/2008 – 08/2010
Ford Focus (DA3 Facelift) 02/2008 – 03/2011
Ford Galaxy (WA6) 07/2006 – 04/2010
Ford Galaxy (WA6) 05/2010 – 05/2015*
Ford Mondeo IV (BA7) 06/2007 – 10/2010*
Ford Mondeo IV (BA7) 11/2010 – 08/2014*
Ford S-Max (WA6) 06/2006 – 04/2010*
Ford S-Max (WA6) 05/2010 – 05/2015*
Ford Tourneo Connect (P2) 10/2006 – 08/2011
*Køretøjer med PDC: Kontroller funktion uden OEM HU før endelig montering.

Farve og pasform:
Farve: Sort
Monteringsudskæring (HU display/åbning): 172 mm x 98,5 mm
Bemærk: På enkelte Ford-modeller kan der være behov for mindre tilpasningsarbejde på radiorammen med almindeligt værktøjsudstyr for optimal pasform.

Signaler og udgange (via interface):
Rød: +12V tænding (klemme 15)
Orange: +12V instrumentlys (klemme 58)
Lilla/hvid: +12V bakkesignal
Pink: Hastighedspuls (speed pulse)
Grøn: Parkbremse-signal (GND)
Maks. belastning på udgange: 250 mA
Ved strømforbrug over 250 mA: anvend relæ (min. spolemodstand 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).

Stik- og pin-information (uddrag):
Strømstik A: Pin 16 +12V tænding (klemme 15) ikke tildelt (tænding via CAN).
CAN: Pin 9 CAN-High (typisk blå/hvid), Pin 10 CAN-Low (typisk lilla) – farver kan variere.
MQS stik B (SWC analog): Pin 6 grå/gul (SWC), Pin 8 blå (SWC / GND) – farver kan variere.
Ekstra signaler (hvis tildelt i bilen): Pin 11 bakkesignal, Pin 12 hastighedspuls.

Begrænsninger og anbefalinger:
Køretøjer med genimport eller anden softwarekodning kan have funktionsafvigelser.
Køretøjer uden 7" OEM farvedisplay satnav med integreret klimastyring.
Køretøjer uden CAN-bus understøttet PDC (alternativt produkt kan være nødvendigt ved manglende PDC-funktion).
Kontroller altid at stik på kabelsættet matcher bilens stik optisk og teknisk, og at en af de angivne OEM-radioer har været monteret fra fabrikken.
Udfør fuld funktionstest (lyd, ratbetjening, bilindstillinger, PDC m.m.) før endelig samling.

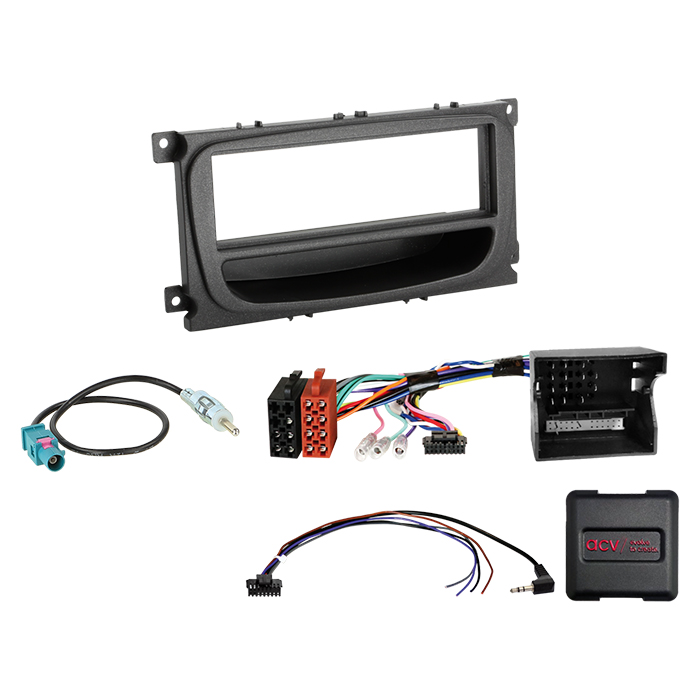

Indhold i pakken:
1-DIN facia plate / radioramme med opbevaringslomme (Ford, sort)
CAN-bus kabelsæt / interface til Ford 40-pin Quadlock med SWC (analog)
Antenneadapter Fakra(m) til DIN(m), passiv

Monteringsvejledning (kort):
1) Kontrollér alle funktioner og bilindstillinger i OEM-radioen før adskillelse.
2) Afbryd OEM-radioen spændingsfrit.
3) Tilslut interface og HU-kabel efter anvisning til den valgte eftermarkedsradio (kontroller evt. dip-switch indstillinger i manualen).
4) Tilslut øvrige forbindelser (SWC, kamera, håndfri, antenne/phantom power osv.) efter radioens instruktioner.
5) Tilslut hovedforbindelsen til bilen som det sidste og udfør software-/funktionskonfiguration.
6) Test ratbetjening, CAN-funktioner og relevante køretøjsfunktioner før endelig montering.

Tip til korrekt valg:
Dette Ford 1-DIN kit er ideelt, hvis du ønsker en ren og OEM-lignende montering af 1-DIN radio i instrumentbordet, med korrekte adaptere til Quadlock, CAN-bus tænding/lys samt Fakra-antenne. For bedste resultat bør installation udføres af fagperson, især hvis der skal tilsluttes løse ledninger eller foretages tilpasninger.
