| Varenummer | 249 611230241 |
| LEVERANDØR NR. | 611230-24-1 |
| EAN | 4026724345728 |
| Vægt (Emb.) | 356g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 1-DIN Kit m. rum Opel charcoal CAN Bus
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345728 |
| Vægt (Emb.) | 356g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 1-DIN Kit m. rum Opel charcoal CAN Bus – monteringssæt med ratbetjening og antenneadapter
Dette komplette 1-DIN monteringssæt gør det nemt at udskifte en original Opel-radio (OEM head unit) med en eftermarkeds 1-DIN radio, samtidig med at bilens CAN Bus-funktioner og original ratbetjening (SWC) kan bevares, afhængigt af bilens udstyr og radioens understøttelse. Sættet er i acv pro quality og leveres med facia/radioramme i cockpitmatchende farve samt nødvendige adaptere til installation.
Funktion og anvendelse
Mange bilproducenter bruger bilspecifikke OEM-radioer, som passer til instrumentbordets design og bilens elektronik. Med dette 1-DIN kit får du alle hovedkomponenter til at montere en 1-DIN radio med opbevaringsrum (pocket) og tilslutte via CAN Bus-interface, så vigtige signaler og funktioner kan gendannes ved retrofit.
Kompatible køretøjer
Opel Antara (L-A) 11/2006 – 11/2010
Opel Antara (L-A) 01/2011 – 03/2015
Opel Astra H (A-H) 03/2004 – 02/2007
Opel Astra H (A-H) 02/2007 – 11/2010
Opel Corsa D (S07) 10/2006 – 11/2008
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014
Passer typisk til følgende OEM-radioer
Køretøjer med CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM HU
Køretøjer med Blaupunkt / Delphi / Siemens VDO OEM HU
Tekniske data (adaptere og tilslutninger)
CAN Bus: Ja
Hovedstik mod bil: 40-pin Quadlock (Opel)
Ratbetjening (OEM SWC): udgang til 3,5 mm jack samt løse ledninger (afhængigt af eftermarkedsradioens SWC-standard)
Antenneadapter: OEM Fakra (han) til DIN (han) med 12V phantom strøm
Blå ledning: +12V antenne remote
Tilgængelige signaler fra interfacet
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND håndbremse-/parkbremsesignal
Maks. belastning på udgange: 250 mA
Ved behov over 250 mA: anvend relæ (min. 75 Ohm ved 1 relæ eller min. 150 Ohm ved 2 relæer)
Farve og finish
Cockpitfarve: charcoal metallic (Opel charcoal-metallic). Facia/radiorammen er designet til at matche instrumentbordets udtryk i de angivne modeller og udstyrsvarianter.

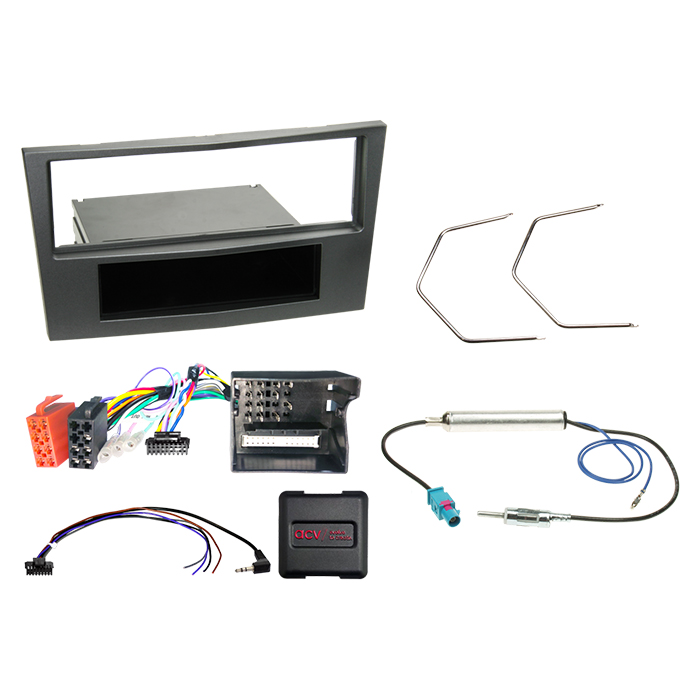

Indhold i pakken
1-DIN facia/radioramme med opbevaringsrum (pocket) i Opel charcoal-metallic
CAN Bus-/ratbetjeningsinterface og ledningsnet til Opel 40-pin Quadlock
Antenneadapter Fakra (m) til DIN (m) med 12V phantom
Afmonteringsnøgler (release keys) til OEM-radio
Vigtige bemærkninger før køb og montering
Sammenlign altid stikkene på billeder/produktdata med bilens stik og kontroller, at de passer både fysisk og teknisk.
Kontrollér at en af de nævnte OEM-radioer har været monteret i bilen fra fabrikken.
Genimporterede biler eller biler med anden software kan have begrænsninger eller manglende kompatibilitet i enkelte funktioner.
Ikke alle bilfunktioner kan nødvendigvis understøttes (eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer), afhængigt af bilens udstyr og den valgte eftermarkedsradio.
Anbefalet installationsprocedure (kort)
1) Kontrollér OEM-radioens funktioner og køretøjsindstillinger før adskillelse.
2) Afbryd OEM-radioen spændingsfrit.
3) Tilslut interface og kabler spændingsfrit og i korrekt rækkefølge.
4) Tilslut eftermarkedsradioens kabler i henhold til radioens manual, og tilslut bilens hovedstik til sidst.
5) Konfigurér interface og radio (SWC, phantom power, evt. kamera/håndfri) og udfør fuld funktionstest før endelig samling.
For mere info - Klik her
Komplet 1-DIN Kit m. rum Opel charcoal CAN Bus
Opgrader bilens lyd og funktioner med et komplet 1-DIN monteringskit til Opel, der gør det nemt at udskifte din originale fabriksradio med en eftermonteret 1-DIN headunit. Kittet er i acv pro quality og leveres med facia/ramme i charcoal metallic, integreret rum (lomme) samt nødvendige adaptere, så du får en pæn OEM-lignende finish i instrumentbordet og en mere enkel montering.
Anvendelse
Dette kit er udviklet til udskiftning af OEM headunit, hvor bilproducenten har monteret en bilspecifik radio, som matcher instrumentbordets design. Med kittet får du de centrale dele til at montere en 1-DIN radio og samtidig bevare vigtige funktioner via CAN Bus, herunder mulighed for tilslutning af ratbetjening (SWC) afhængigt af headunit og bilens udstyr.
Velegnet til dig, der ønsker Bluetooth, handsfree, navigation eller moderne medieafspilning i en kompatibel Opel, uden at gå på kompromis med pasform og udseende.
Kompatibilitet
Passer til følgende modeller (afhængigt af udstyr og original radio):
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Corsa D (S07) 10/2006 - 11/2008
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Typisk kompatibel med OEM radioer: CD30, CD30MP, CDC40, CD50, CD70, DVD 90 samt OEM-enheder fra Blaupunkt, Delphi og Siemens VDO.
Stiktype: 40-pin Quadlock (Opel) og CAN Bus.
Produktinformation
Indhold i pakken:
1-DIN facia/monteringsramme med lomme i Opel charcoal-metallic
SWC-interface/ledningsnet til Opel (40-pin Quadlock, Multilead)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom
Afmonteringsnøgler til Opel (1 + 1/2 ISO)
Tilslutninger og signaler (udvalgte):
Ratbetjening: OEM SWC til 3,5 mm jack og løs ledning (afhængigt af headunit)
Blå ledning: +12V antenne remote
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls
Grøn: GND parkeringsbremsesignal
Belastning på udgange: maks. 250 mA. Ved behov for højere strøm skal der anvendes relæ i passende dimensionering.
Vigtigt at vide
Funktionalitet kan variere afhængigt af bilens udstyr, software og den valgte eftermonterede headunit. Ikke alle køretøjsfunktioner er altid understøttet efter udskiftning af OEM radio, og visse førerassistentsystemer kan have begrænsninger.
Før montering anbefales det at:
Sammenligne bilens stik med kittets stik (både visuelt og teknisk) og sikre, at der sad en af de angivne OEM radioer i bilen
Kontrollere OEM radioens indstillinger og bilens menuer for relevante funktioner inden afmontering
Teste ratbetjening, bilfunktioner og indstillinger inden endelig samling
Montering og eventuelle ændringer i ledningsnet bør udføres af faguddannet montør, og alt skal tilsluttes spændingsløst under kontrol og funktionstest før endelig installation.
