Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345735 |
| Vægt (Emb.) | 354g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus – radioramme, CAN-interface og adaptere
Dette komplette 1-DIN installationskit i acv pro quality gør det muligt at udskifte den originale Opel OEM radio (HU) med en eftermarkeds 1-DIN radio, samtidig med at vigtige køretøjsfunktioner via CAN Bus bevares. Sættet er udviklet til at matche instrumentbordets udtryk med en mat-krom facia og inkluderer rum (pocket) til en pæn og funktionel finish.
Anvendelse:
Til køretøjer med CAN Bus og 40-pin Quadlock Opel-stik samt OEM radioer som CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 og systemer fra Blaupunkt / Delphi / Siemens VDO.
Tilslutninger og interfaces:
CAN Bus interface
Hovedstik: 40 Pin Quadlock (Opel)
SWC (ratbetjening): OEM SWC til 3,5 mm jack / løs ledning
Antenneadapter: Fakra(m) til DIN(m) med 12V phantom feed
Blå/hvid ledning: +12V antenna remote
Leverede signaler (udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Farve og finish:
Matt chrome (mat krom)
Passer til følgende køretøjer:
Opel Antara (L-A) 11/2006 – 11/2010
Opel Antara (L-A) 01/2011 – 03/2015
Opel Astra H (A-H) 03/2004 – 02/2007
Opel Astra H (A-H) 02/2007 – 11/2010
Opel Corsa D (S07) 10/2006 – 11/2008
Opel Corsa D (S07) 12/2008 – 11/2010
Opel Corsa D (S07) 01/2011 – 08/2014
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014
Bemærk om kompatibilitet:
Reimporterede køretøjer eller biler med anden software kan give begrænset funktionalitet eller inkompatibilitet. Afhængigt af bilens udstyr og den eftermonterede radios funktioner/software kan enkelte betjenings- og køretøjsfunktioner være udeladt eller ændret. Ikke alle assistentsystemer understøttes nødvendigvis (fx Trailer Assist, E-Call og andre førerassistentsystemer).
Vigtig kontrol før montering:
Sammenlign de viste stik i kabelsættet med bilens stik og kontroller, at de passer både fysisk og teknisk.
Kontroller, at en af de angivne OEM head units har været monteret originalt.
Tjek OEM HU-indstillinger og bilens tilgængelige settings før afmontering.
Udfør funktionskontrol af køretøj, indstillinger og ratbetjening (SWC) før endelig samling.

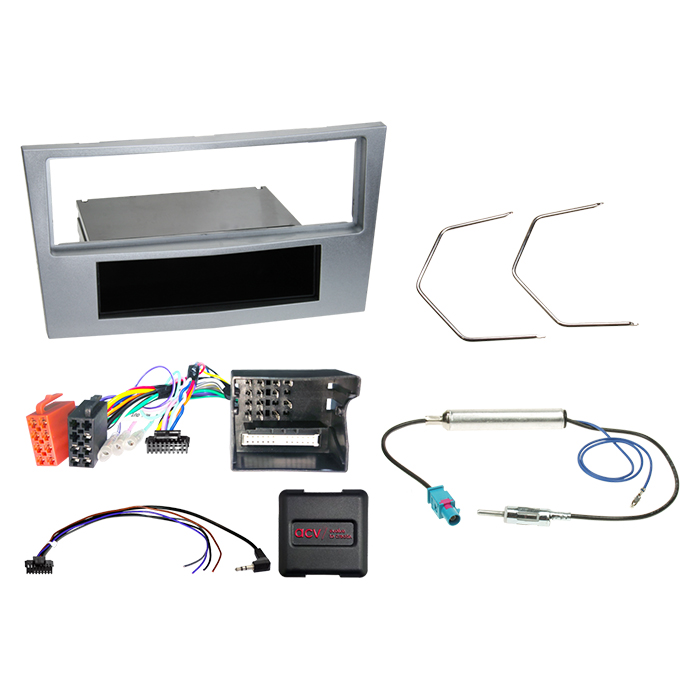

Indhold i pakken:
1-DIN facia plate med rum (pocket) – Opel matt-chrome
SWC/CAN-kabelsæt til Opel (40-pin Quadlock multilead)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom
Aftræksnøgler til Opel (1 1/2 ISO)
Monteringsanbefaling:
Af sikkerheds- og funktionshensyn bør installation og eventuelle kabelændringer udføres af en faguddannet montør. Tilslut og konfigurer interfacet spændingsløst, og tilslut bilens hovedstik som det sidste. Ved fejl anbefales det at genmontere OEM radioen, etablere CAN Bus shut down og derefter kontrollere hardware-/konfigurationsopsætningen, inden systemet tilsluttes igen.
For mere info - Klik her
Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus
Gør det nemt og pænt at opgradere din Opel med en eftermonteret 1-DIN autoradio. Dette acv pro quality monteringssæt indeholder facia-ramme i matt chrome med praktisk opbevaringsrum, nødvendige adaptere og interface til CAN Bus samt løsning til ratbetjening (SWC). Resultatet er en fabriks-lignende finish i instrumentbordet og en mere problemfri installation.
Anvendelse
Sættet bruges til udskiftning af original OEM radio med en 1-DIN eftermarkedsradio, samtidig med at vigtige bilsignaler og funktioner kan genskabes via CAN Bus-interfacet.
Det er ideelt, hvis du ønsker moderne funktioner som Bluetooth, streaming eller navigation (afhænger af din valgte 1-DIN enhed), men stadig vil have en professionel montering og mulighed for styring fra rat (hvor bilen understøtter det).
Kompatibilitet
Bilmodeller:
Opel Antara (L-A) 11/2006 - 11/2010
Opel Antara (L-A) 01/2011 - 03/2015
Opel Astra H (A-H) 03/2004 - 02/2007
Opel Astra H (A-H) 02/2007 - 11/2010
Opel Corsa D (S07) 10/2006 - 11/2008
Opel Corsa D (S07) 12/2008 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
OEM radioer (typisk):
CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90
Blaupunkt / Delphi / Siemens VDO (OEM)
Stik og standarder:
CAN Bus system
40-pin Quadlock Opel
OEM antenne Fakra (han) til DIN (han)
Ratbetjening: OEM SWC til 3,5 mm jack og/eller løse ledninger (afhængigt af radio)
Produktinformation
Type: 1-DIN facia-ramme med rum + adapter-/interfacekit til Opel
Farve: matt chrome
Ratbetjening (SWC): interface med udgang til 3,5 mm jack samt løse ledninger (radioafhængigt)
Antenneadapter: Fakra (m) til DIN (m) med 12V phantom (phantom powering)
Remote-ledning: blå/hvid = +12V antenne remote
Tilgængelige CAN-signaler (udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V bakkesignal
Pink: hastighedspuls (speed pulse)
Grøn: GND håndbremse-signal
Maks. belastning på udgange: 250 mA pr. udgang
Ved behov for mere end 250 mA anbefales relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer).
Leveringsomfang:
1-DIN facia-ramme med opbevaringsrum (Opel, matt chrome)
SWC/CAN-interface kabelsæt til Opel 40-pin Quadlock
Antenneadapter Fakra til DIN med 12V phantom
Afmonteringsnøgler (release keys) til Opel
Vigtigt at vide
Kontrollér altid stik og OEM radio før køb/montering: Sammenlign de viste stiktyper med bilens stik (optisk og teknisk), og verificér at bilen er født med en kompatibel OEM enhed.
Funktioner kan variere: Afhængigt af bilens udstyr, softwareversion og den valgte eftermarkedsradio kan enkelte funktioner være begrænsede eller ændre funktion. Nogle assistentsystemer (fx Trailer Assist, E-Call eller andre førerassistenter) kan i visse opsætninger ikke understøttes fuldt ud.
Reimporterede biler eller biler med anden software kan give manglende kompatibilitet på enkelte funktioner/signaler.
Montering: Test alle funktioner og bilindstillinger før endelig samling. Interface og kabelføring bør konfigureres og kontrolleres uden spænding, og den endelige tilslutning til bilen bør ske som sidste trin. Ændringer i den præmonterede ledningsnetkonfiguration kan påvirke produktgaranti og bør udføres af uddannet montør.
