| Varenummer | 249 611230267 |
| LEVERANDØR NR. | 611230-26-7 |
| EAN | 4026724345780 |
| Vægt (Emb.) | 308g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345780 |
| Vægt (Emb.) | 308g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus – monteringssæt til eftermontering af 1-DIN radio
Dette acv pro quality installationskit gør det muligt at udskifte en original Opel OEM-headunit med en 1-DIN eftermarkedsradio, så du får en pæn og fabriksnær montering i instrumentbordet. Sættet er udviklet til køretøjer med CAN Bus og indeholder de nødvendige komponenter til både montering, tilslutning og genskabelse af udvalgte køretøjsfunktioner.
Funktion og anvendelse:
Mange bilproducenter bruger bilspecifikke radioenheder, der matcher bilens design. Med dette 1-DIN kit får du en facia-ramme i matt chrome med opbevaringsrum (lomme) samt tilslutningskabler og interfaces, der passer til Opels 40-pin Quadlock system. Afhængigt af bilens udstyr og den valgte radio kan enkelte funktioner være begrænset eller erstattet.
Vigtige bemærkninger før montering:
Kontrollér, at bilens stik matcher de viste/angivne stiktyper, både optisk og teknisk
Kontrollér, at en af de nævnte OEM-radioer har været monteret fra fabrikken
Gennemfør funktionstest af bilens funktioner, bilindstillinger og ratstyring (SWC), før endelig samling
I nogle tilfælde understøttes ikke alle bilfunktioner (fx visse førerassistentsystemer). Genimporterede biler eller biler med anden software kan give funktionsafvigelser
Tekniske data:
Signal: Analog
Hovedstik: 40 Pin Quadlock (Opel)
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af radioens behov)
Antenneadapter: OEM Fakra (han) til DIN (han) med 12V phantom-forsyning
Blå ledning: +12V antenne remote
CAN Bus-signaler der leveres:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: brug relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer)
Kompatible OEM-headunits (kontrollér før køb):
CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90
Blaupunkt / Delphi / Siemens VDO OEM-radioer
Bemærk: Til Vivaro A gælder kompatibilitet for køretøjer med trapez-formet OEM-radio
Farve:
Matt chrome
Passer til følgende køretøjer:
Opel Agila (H-B) 04/2008 – 12/2014
Opel Combo (C) 10/2004 – 09/2011
Opel Meriva A (X01) 11/2005 – 03/2010
Opel Signum (Z03) 09/2005 – 08/2008
Opel Tigra Twin Top (X-C) 07/2004 – 11/2009
Opel Vectra C (Z02) 09/2005 – 09/2008
Opel Vivaro A (X83) 09/2006 – 01/2011 (køretøjer med trapez OEM-radio)
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014
Cockpitfarve match (udvalgte modeller/udstyr):
Sættets matt chrome-finish er tilpasset instrumentbordets farvetone i flere Opel-modeller og udstyrsniveauer, herunder bl.a. Opel Combo (C), Opel Corsa C, Opel Meriva A og Opel Tigra Twin Top (afhængigt af årgang og udstyrspakke).

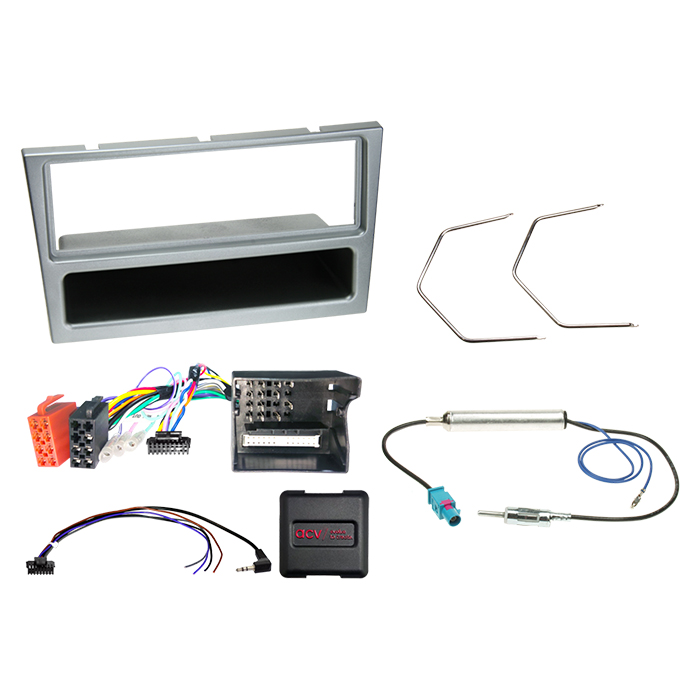

Indhold (scope of delivery):
1-DIN facia-ramme med opbevaringslomme – Opel matt-chrome
SWC/CAN interface og tilslutningskabel til Opel 40-pin Quadlock (Multilead)
Antenneadapter Fakra (m) til DIN (m) med 12V phantom
Aftræksnøgler til Opel (radio release keys)
Monteringsanbefaling:
Følg monteringsvejledningerne til de enkelte komponenter samt din eftermarkedsradio. Indstillinger for DIP-switch og interface-konfiguration afhænger af radiofabrikant og model. Kontroller OEM-radioens indstillinger før demontering, og verificér alle funktioner efter installation, før du samler instrumentbordet endeligt.
For mere info - Klik her
Komplet 1-DIN Kit m. rum Opel matt-chrome CAN Bus
Opgrader bilens lydsystem uden at gå på kompromis med det originale look. Dette acv pro quality 1-DIN monteringskit i matt chrome er udviklet til Opel og gør det nemt at udskifte den fabriksmonterede radio med en eftermonteret 1-DIN hovedenhed. Kittet leveres komplet med ramme, lomme/rum og nødvendige adaptere, så du får en pæn, stabil og funktionel installation med CAN Bus-integration.
Anvendelse
Kittet bruges til montering af en 1-DIN radio i Opel-modeller, hvor der originalt sidder en OEM-enhed, og hvor du ønsker korrekt pasform i instrumentbordet.
Det medfølgende interface hjælper med at genskabe vigtige køretøjssignaler til den nye radio, så eftermontering bliver mere problemfri. Der medfølger også antenneadapter med phantom power, så bilens antennesystem kan fungere korrekt med mange eftermonterede enheder.
Kompatibilitet
Passer til (udvalgte Opel-modeller):
Opel Agila (H-B) 04/2008 - 12/2014
Opel Combo (C) 10/2004 - 09/2011
Opel Meriva A (X01) 11/2005 - 03/2010
Opel Signum (Z03) 09/2005 - 08/2008
Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
Opel Vectra C (Z02) 09/2005 - 09/2008
Opel Vivaro A (X83) 09/2006 - 01/2011 (modeller med trapezformet OEM-enhed)
Opel Zafira B (A-H) 07/2005 - 06/2010
Opel Zafira B (A-H) 02/2008 - 12/2014
Typiske OEM-radioer: CD30, CD30MP, CDC40, CD50, CD70, DVD 90 samt udvalgte enheder fra Blaupunkt, Delphi og Siemens VDO.
Stiktype: 40-pin Quadlock (Opel). Husk at sammenligne bilens stik med produktets stik for at sikre korrekt match.
Produktinformation
Type: 1-DIN faciaplate med lomme/rum + HU-tilslutningskit + CAN Bus interface (analog)
Farve: Matt chrome
Antenne: Fakra (han) til DIN (han) med 12V phantom power
Fjernbetjening på rat (SWC): OEM SWC til 3,5 mm jack / løs ledning (afhængigt af radioens krav)
Remote-ledning: Blå ledning til +12V antenne remote
Signaler der leveres via interface:
Rød: +12V tænding (kl. 15)
Orange: +12V lys/illumination (kl. 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls
Grøn: stel parkbremse-signal
Maks. belastning på udgange: 250 mA
Ved behov over 250 mA anbefales relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Leveringsomfang:
1-DIN monteringsramme med lomme (Opel matt-chrome)
SWC/CAN Bus adapterkabel (40-pin Quadlock Multilead)
Antenneadapter Fakra til DIN med 12V phantom power
Afmonteringsnøgler til Opel (1 1/2 ISO)
Vigtigt at vide
Før montering bør du kontrollere bilens nuværende funktioner og indstillinger i OEM-radioen, da ikke alle køretøjsfunktioner altid kan understøttes efter eftermontering. I nogle tilfælde kan funktioner som eksempelvis Trailer Assist, E Call eller andre førerassistentsystemer være helt eller delvist begrænsede afhængigt af bilens udstyr og den nye radios software.
Kontrollér desuden, at en af de nævnte OEM-enheder har været monteret i bilen, og at stik og harness matcher både optisk og teknisk. Nogle eftermonterede radioer kræver DIP-switch indstilling i interfacet i henhold til radiofabrikantens vejledning.
Installation og eventuelle ændringer i ledningsnet bør udføres af faguddannet montør. Foretag altid funktionstest af ratbetjening, køretøjsfunktioner og indstillinger før endelig samling.
