| Varenummer | 249 611250771 |
| LEVERANDØR NR. | 611250-77-1 |
| EAN | 4026724345810 |
| Vægt (Emb.) | 299g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 1-DIN Kit Renault Megane(B/BZ)/Fluence(Z) grå
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345810 |
| Vægt (Emb.) | 299g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 1-DIN Kit Renault Megane III/Fluence grå – radioramme, CAN/SWC-interface og antenneadapter
Dette komplette 1-DIN monteringssæt gør det muligt at udskifte bilens originale OEM-radio med en eftermarkeds 1-DIN head unit, så du får en pæn integration i instrumentbordet og adgang til nødvendige adaptere til installationen. Sættet er udviklet til Renault Megane III og Renault Fluence og indeholder faciaramme, interface til ratbetjening (SWC) samt antenneadapter.
Anvendelse:
Til udskiftning af OEM head unit i køretøjer med analogt signal (CAN-bus interface afhænger af bilens udstyrsniveau). Installation kan kræve opsætning af DIP-switches i henhold til manualen for din eftermarkedsradio.
Passer til følgende køretøjer:
Renault Mégane III (B/BZ) 11/2009 – 02/2012
Renault Fluence (Z) 07/2010 – 12/2012
Renault Fluence (L30Z) 03/2012 – 12/2013
Farve:
Grå (1-DIN faciaplate/radioramme)
Stik og tilslutninger (vigtigt):
Hovedstik: 20-pin / 32-pin (Nissan-type angivet af producent)
Ratbetjening (SWC): OEM SWC > 3,5 mm jack / løse ledninger (afhænger af head unit)
Antenneadapter: OEM antenne Fakra (han) > DIN (han) med 12V phantom power (løs ledning)
Blå ledning: +12V antenne remote (til phantom power/antenneforstærker)
Understøttede signaler (udgange fra interface):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Elektriske specifikationer:
Maks. belastning på udgange: 250 mA
Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm for 1 relæ eller 150 Ohm for 2 relæer)
Bemærkninger og begrænsninger:
Ikke til køretøjer med Arkamys DSP originalt forstærkersystem
Ikke til køretøjer med Radiosat Classic OEM head unit
Køretøjer med TomTom OEM Sar Navigation: TomTom-funktion understøttes ikke
Ratbetjening (SWC) fungerer kun når motoren kører
Indstilling af dato/klokkeslæt understøttes ikke via retrofit-løsningen
Reimporterede køretøjer eller køretøjer med anden software kan have funktionsafvigelser

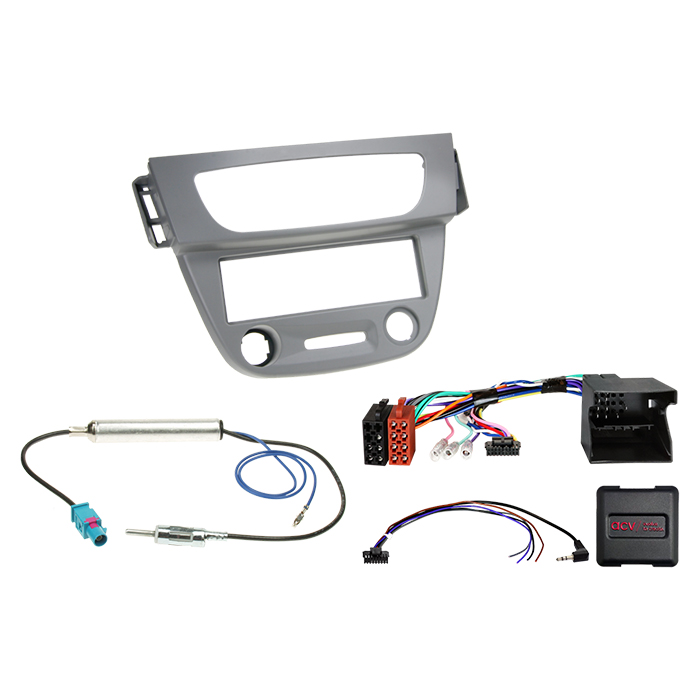

Indhold i pakken:
1-DIN faciaramme til Renault Megane/Fluence (grå)
CAN/SWC ledningsnet og interface (Quadlock multilead til kompatible Opel/Renault-applikationer)
Antenneadapter Fakra (han) > DIN (han) med 12V phantom power (løs ledning)
Generel monteringsvejledning
Installationsanbefaling:
Kontrollér alle funktioner og køretøjsindstillinger på OEM-radioen før afmontering
Sammenlign bilens stik med produktets stiktyper visuelt og teknisk før montering
Tilslut og konfigurer interface samt head unit spændingsløst, og udfør funktionstest (SWC, antenne, køretøjsfunktioner) før endelig samling
Montering og eventuelle ændringer i ledningsføring bør udføres af faguddannet montør
For mere info - Klik her
Komplet 1-DIN Kit Renault Megane(B/BZ)/Fluence(Z) grå
Opgrader din Renault med en moderne 1-DIN autoradio og få en pæn, fabriksnær finish i instrumentbordet. Dette komplette monteringssæt er udviklet til at erstatte den originale OEM-radio med en eftermonteret hovedenhed og inkluderer de nødvendige adaptere til en mere problemfri installation – herunder løsning til ratbetjening (SWC) og antenneadapter. Perfekt til dig, der vil have bedre lyd, Bluetooth, handsfree eller DAB (afhænger af din nye radio), uden at gå på kompromis med bilens udtryk.
Anvendelse
Sættet bruges ved udskiftning af OEM-head unit til en standard 1-DIN radio. Det er designet til at samle installationen i én løsning, så du får korrekt montering i dashboardet og de rigtige tilslutninger til bilens originale kabler.
Vi anbefaler, at du kontrollerer funktioner og indstillinger på den originale radio inden afmontering, samt tester ratbetjening og øvrige funktioner, før den endelige samling foretages.
Kompatibilitet
Renault Fluence (Z) 07/2010 - 12/2012
Renault Fluence (L30Z) 03/2012 - 12/2013
Renault Mégane III (B/BZ) 11/2009 - 02/2012
Bemærk: Passer til køretøjer uden Arkamys DSP originalt forstærkersystem og uden Radiosat Classic OEM-radio. Genimporterede biler eller biler med anden software kan have afvigelser i funktionalitet.
Produktinformation
Dette 1-DIN kit indeholder komponenter til at erstatte OEM-radioen og genskabe nødvendige signaler til en eftermonteret enhed.
Medfølger i pakken:
1-DIN faciaplate/ramme til Renault Mégane/Fluence i grå (monteringspanel)
Adapterkabel/interface til OEM ratbetjening (SWC) til eftermonteret radio
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (løs tilslutning)
Tilslutninger (udvalgt):
Stiktyper: 20 Pin / 32 Pin (Nissan-type angivelse) og multilead til Quadlock-løsning (afhængigt af bilens opsætning)
SWC-udgang: OEM SWC til 3,5 mm jack / løse ledninger
Blå ledning: +12V antenne remote
Signaler der leveres:
Rød: +12V tænding (klemme 15)
Orange: +12V illumination (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. belastning på udgange: 250 mA. Ved højere strømforbrug skal relæ anvendes iht. specifikation.
Vigtigt at vide
Begrænsninger og kompatibilitet:
Nogle bilfunktioner kan i enkelte opsætninger være begrænset eller ikke understøttet, f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer.
Funktion med TomTom OEM navigation understøttes ikke.
Dato/tid-indstilling understøttes ikke via sættet.
Ratbetjening (SWC) fungerer kun, når motoren kører.
Installation:
Kontrollér stiktyper i bilen visuelt og teknisk mod produktets tilslutninger, før montering. DIP-switch/opsætning kan være nødvendig afhængigt af producenten på din eftermonterede radio – se radioens manual. Vi anbefaler installation udført af fagperson, især hvis der skal ændres i kabelføring eller foretages tilslutning af løse ledninger.
