| Varenummer | 249 611340091 |
| LEVERANDØR NR. | 611340-09-1 |
| EAN | 4026724674033 |
| Vægt (Emb.) | 540g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 1-DIN Kit Skoda Fabia(5J) 2014-2022 i-dapter
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724674033 |
| Vægt (Emb.) | 540g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 1-DIN Kit Skoda Fabia (5J) 2014-2022 i-dapter – radioblende med opbevaringsrum, CAN-bus infodapter og kabelsæt
Dette komplette 1-DIN monteringssæt gør det muligt at udskifte bilens originale OEM-headunit med en eftermarkeds 1-DIN radio, samtidig med at vigtige bilfunktioner bevares via CAN-bus interface. Sættet er udviklet til at passe optisk i instrumentbordet og leverer de nødvendige adaptere til en teknisk korrekt installation i Skoda Fabia III (5J).
Funktion og anvendelse
Mange bilproducenter anvender bilspecifikke headunits for at matche designet i kabinen. Med dette 1-DIN kit får du en radioblende med lomme samt et i-dapter/infodapter-system, der afhængigt af bilens udstyr kan genskabe visning og styring af udvalgte køretøjsfunktioner på den nye radio. Det anbefales altid at sammenligne stik og tilslutninger med bilens originale konnektorer før montering.
Passer til følgende køretøjer
Skoda Fabia III (5J) 11/2014 – 08/2018
Skoda Fabia III (5J) 08/2018 – 04/2022
Farve
Sort
Kompatibilitet og vigtige begrænsninger
Kun til køretøjer med ratbetjening (SWC) og CAN-bus.
Ikke til køretøjer med MOST originalt forstærkersystem.
Ikke til køretøjer med open dash.
Ikke til køretøjer uden OEM-forberedelse (SWC/højttalere/headunit).
Bemærk: Ikke alle køretøjsfunktioner og indstillinger understøttes i alle varianter. Funktioner kan variere afhængigt af bilens udstyr, software og den valgte eftermarkedsradio.
Understøttede funktioner (afhængigt af bil og radio)
Ratbetjening (SWC)
Visning af klimaanlæg (visualisation climate control)
Visning af OPS/PDC (visualisation OPS)
CAR-køretøjsindstillinger understøttet
Betjening af CAR-køretøjsmenu via SWC-taster
Bemærk om parkeringsassistent
Ved køretøjer med front PDC kan front PDC vises efter tænding i displayet.
Afslut visningen ved at kvittere via bilens PDC-kontakt.
Stik og tilslutninger
Hovedstik: 52-pin Quadlock VAG
Antenne: OEM Fakra (han, dobbelt) til ISO (han) inkl. 12V phantom-forsyning
Blå ledning: +12V antenne remote
Signaler der leveres af interfacet
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: GND parkbremsesignal
Maks. samlet belastning på udgange: 100 mA
Ved strømbehov over 100 mA
Anvend relæ(er).
1 relæ: spolemodstand min. 75 Ohm
2 relæer: samlet spolemodstand min. 150 Ohm
Noter til køretøjer med MIB II
Menuindstillinger: Reverse-signal ud (lilla/hvid) tilsluttes radioen, hvis radioen kræver separat bak-signal.
Kamera: RCA (gul) tilsluttes radioens bakkamera-indgang og konfigureres i radioen.
Køretøjsindstillinger og køretøjsinformation kan spejles på eftermarkedsmonitoren afhængigt af system og radio.
E-Call
E-Call understøttes ikke direkte med dette sæt.
Til køretøjer med E-Call kræves en separat løsning til bevarelse af E-Call-funktionen (ekstraudstyr).
Vigtige forbehold
Reimporterede køretøjer eller køretøjer med anden software kan have afvigelser i kompatibilitet og funktion.
Kontrollér bilens OEM-headunit og køretøjsindstillinger før installation, og funktionstest ratbetjening, køretøjsfunktioner og indstillinger før endelig montering.

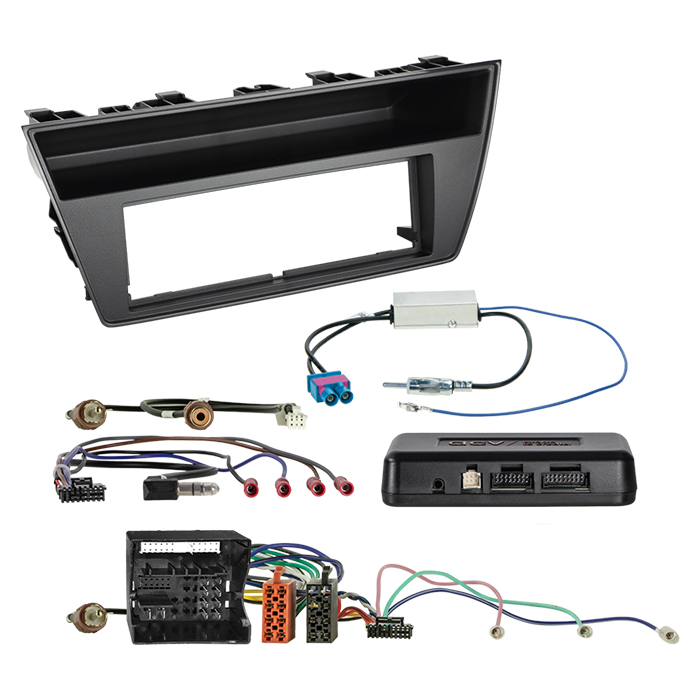

Indhold i pakken

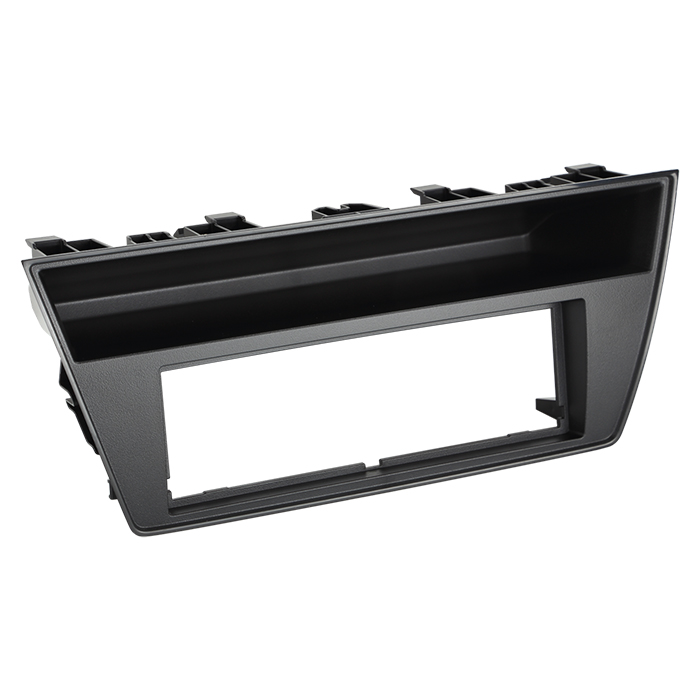

1-DIN radioblende med opbevaringsrum til Skoda Fabia (5J)

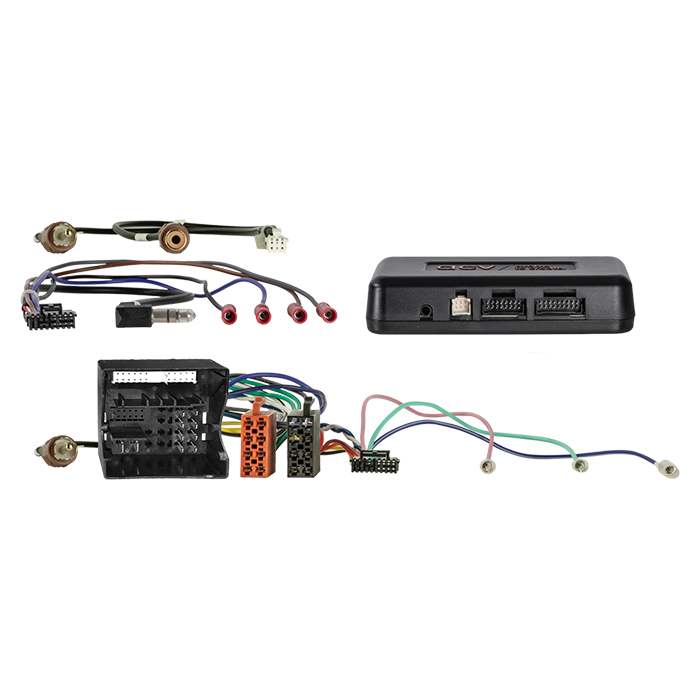

Infodapter 52-pin Quadlock (CAN-bus) med understøttelse af SWC
SWC multilead til forskellige eftermarkedsradioer

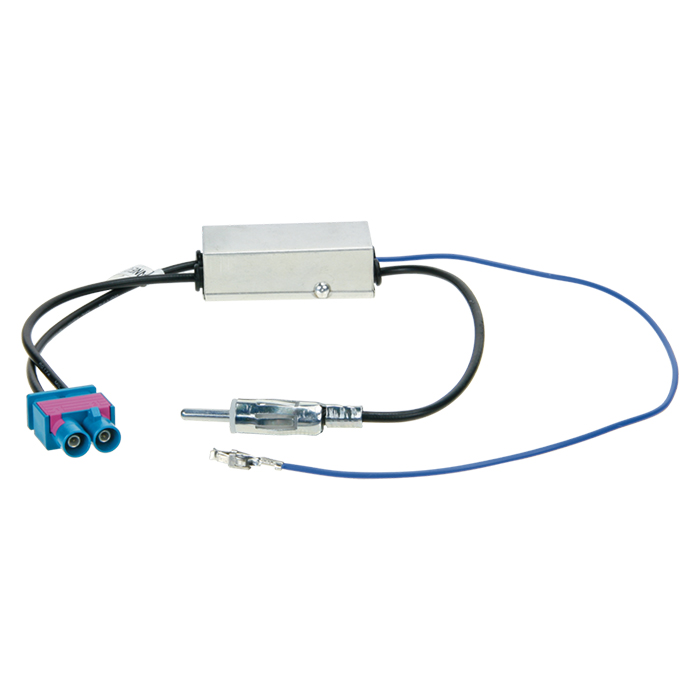

Antenneadapter Fakra (dobbelt) til ISO med 12V phantom-forsyning
Valgfrit tilbehør
Adapter til bakkamera (til visse MIB II-konfigurationer)
Modul til bevarelse af E-Call-funktion (ved køretøjer med E-Call)
Monteringsanbefaling
Installation bør udføres af faguddannet montør. Kontrollér alle forbindelser spændingsløst, før systemet tilsluttes bilen. Tilslut bilens hovedstik som sidste trin, og udfør efterfølgende softwareopsætning af interface samt konfiguration af eftermarkedsradio (ratbetjening, kamera, håndfri, antenne phantom m.m.). Ved fejl anbefales det at genetablere OEM-headunit for fejlsøgning og sikre korrekt CAN-bus shutdown før ny tilslutning.
For mere info - Klik her
Komplet 1-DIN Kit Skoda Fabia(5J) 2014-2022 i-dapter
Giv din Skoda Fabia et moderne lyd- og multimedieløft med dette komplette 1-DIN monteringssæt, der gør det nemt at udskifte den originale OEM-radio med en eftermonteret 1-DIN head unit. Sættet er udviklet til at passe til bilens instrumentbord og inkluderer både radioblende med opbevaringsrum samt Infodapter, så du bevarer vigtige funktioner via CAN-bus og ratbetjening (ved biler med SWC).
Anvendelse
Sættet bruges til professionel montering af en 1-DIN radio i Skoda Fabia (5J), hvor producenten har monteret en bilspecifik originalradio. Installationskittet samler de nødvendige dele for en pæn og funktionel installation: facia/radioblende, interface/Infodapter, ledningssæt til ratbetjening og antenneadapter. Afhængigt af bilens udstyr kan du få vist og bevare udvalgte bilinformationer og menuer på den nye enhed, og du kan betjene bilens CAR-menu via ratknapperne, hvor det understøttes.
Til biler med MIB II kan der være behov for opsætning i menuen, fx hvis du ønsker bakkesignal eller tilslutning af bakkamera.
Kompatibilitet
Bilmodel: Skoda Fabia III (5J)
Årgang: 11/2014 - 08/2018 samt 08/2018 - 04/2022
System: CAN-bus, til køretøjer med ratbetjening (SWC)
Stiktype: 52 pin Quadlock VAG
Før bestilling anbefales det at du sammenligner stik og connector-typer med dem i bilen, og at du bekræfter, at en af de kompatible OEM-head units har siddet monteret fra fabrikken.
Produktinformation
Indhold i sættet:
1-DIN radioblende med lomme (sort) til Skoda Fabia (5J)
Infodapter til MAN/Seat/Skoda/VW 52 pin Quadlock med SWC-understøttelse
SWC lead (Multilead til forskellige head units)
Antenneadapter Fakra (dobbelt) til ISO med 12V phantom-forsyning
Understøttede signaler (udgangssignaler):
+12V tænding (rød, klemme 15)
+12V illumination (orange, klemme 58)
+12V bakgear-signal (lilla/hvid)
Hastighedspuls (pink)
Parkeringsbremse GND (grøn)
Maks. belastning på udgange: 100 mA
Funktioner (afhængigt af bil og head unit):
SWC ratbetjening
Visning af klimainformation
Visning af OPS/parkering (hvor tilgængeligt)
CAR-vehicle settings understøttes (udvalgte menuer)
Vigtigt at vide
Ikke alle bilfunktioner eller menuer kan garanteres efter eftermontering, da det afhænger af bilens udstyrsniveau og software samt den valgte eftermonterede head unit. Funktioner som fx Trailer Assist og visse assistentsystemer kan være begrænsede, og E-Call er ikke understøttet som standard. Har din bil E-Call, kræver fastholdelse af funktionen et særskilt modul (tilkøb).
Ikke egnet til: biler med MOST originalt forstærkersystem, biler med open dash, eller biler uden OEM-forberedelse til radio/højttalere/ratbetjening.
For korrekt installation anbefales det at udføre en funktionstest af OEM-systemet før adskillelse, kontrollere alle forbindelser spændingsløst og først tilslutte hovedstikket til bilen til sidst. Vi anbefaler montering af fagperson, da fejltilslutning eller ændringer i kablingen kan påvirke funktion og garanti.
