| Varenummer | 249 621320383 |
| LEVERANDØR NR. | 621320-38-3 |
| EAN | 4026724675672 |
| Vægt (Emb.) | 693g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 10"/9"/7" Kit VW Golf VII(AU) 2012-2020 LHD
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724675672 |
| Vægt (Emb.) | 693g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 10"/9"/7" kit til VW Golf VII (AU) 2012-2020 LHD – radioramme, CAN-bus interface og infotapter til eftermontering
Dette komplette ACV premium installationskit er udviklet til venstrestyrede VW Golf VII (AU) og gør det muligt at udskifte bilens originale MIB-hovedenhed (OEM HU) med en eftermarkedsradio i 10", 9" eller 7" format. Kittet samler alle nødvendige komponenter til en teknisk korrekt integration, så centrale bilfunktioner bevares via CAN-bus, og betjening via ratknapper (SWC) kan understøttes afhængigt af bilens udstyr og software.
Anvendelse og fordele
Monteringsløsning med faciaplade i piano black til et OEM-lignende finish
Infodapter/CAN-bus interface til gendannelse af udvalgte bilfunktioner og visninger
Understøtter ratbetjening (SWC) via medfølgende SWC-lead (kræver passende multilead til den valgte radio, afhængigt af mærke/model)
Velegnet til retrofit af 10", 9" og 7" enheder med forskellige kabinettyper (modulære enheder med display og “silverbox” samt enheder med L-body eller short body)
Passer til følgende køretøjer
VW Golf VII (AU) 11/2012 – 12/2016
VW Golf VII (AU) 03/2017 – 05/2020
Bemærk: Kun LHD (venstrestyret).
Ikke egnet til
Køretøjer med MOST-baseret originalt forstærkersystem (OEM amplified system)
Køretøjer med “open dash” løsning
Køretøjer uden OEM-forberedelse (f.eks. manglende SWC/højttalerforbindelser/HU-forberedelse)
Connector og systeminformation
CAN-bus: Ja
Ratbetjening (SWC): Ja, afhænger af udstyr og korrekt tilslutning
Hovedstik: 52-pin Quadlock VAG
Antenne remote (blå): +12V antenna remote
Monteringsmål (udskæring til display)
10" display: 242,5 mm x 147 mm
9" display: 218,50 mm x 130 mm
7" display: 178/173 mm x 102/98 mm
Leverede signaler (udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V baksignal (reverse)
Grøn: GND parkeringsbremse-signal
Gul/sort: GND telefon mute-signal
Maks. samlet belastning på udgange: 100 mA
Ved strømbehov over 100 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Funktioner og visninger (afhænger af bilens udstyr/software)
Visualisering af klimabetjening (hvor understøttet)
Visualisering af OPS/P-sensorer (hvor understøttet)
CAR-vehicle settings understøttes i udvalgt omfang
Betjening af CAR-menu kan ske via ratknapper (SWC) uden ekstra switch-panel
Bemærk: Reimporterede biler eller biler med anden software kan have begrænsninger/inkompatibilitet i visse funktioner.
Vigtige bemærkninger før installation
Kontrollér OEM-hovedenhed og køretøjsindstillinger for tilgængelige funktioner før afmontering
Sammenlign stik og ledningsnet visuelt og teknisk med bilens originale forbindelser, før endelig montering
Afslut altid med fuld funktionstest før endelig samling af instrumentbordet
Bemærk: Ikke alle komfort- og assistentsystemer kan understøttes efter retrofit (eksempler: Trailer Assist, E-Call og visse førerassistentsystemer)
E-Call
E-Call understøttes ikke direkte via dette kit.
Køretøjer med E-Call kræver særskilt løsning for fastholdelse af E-Call-funktion (tilkøb kan være nødvendigt).
Parkeringsassistent (front PDC)
Hvis bilen har front PDC, kan front PDC blive vist efter tænding.
For at forlade visningen: bekræft via bilens PDC-kontakt.
Antenne og phantom power (vigtigt)
Kontrollér antennens phantom supply-spænding ved måling med OEM-enheden før installation.
Der kan forekomme systemer med 8,5V eller +12V antenneforsyning, og korrekt adapter/phantom-feed skal anvendes for stabil FM/DAB-modtagelse.

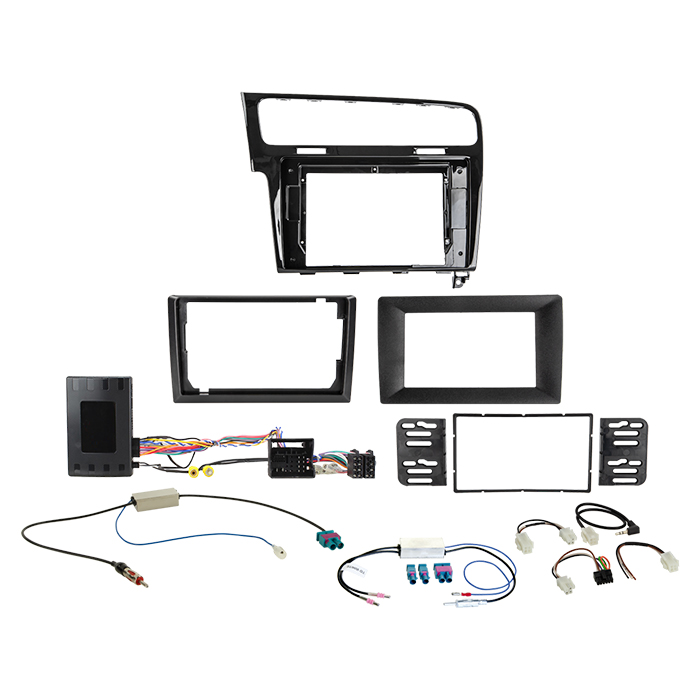

Indhold (scope of delivery)
Faciaplade/monteringskit VW Golf VII (AU) 2012-2020 til 10"/9"/7" eftermarkedsradio
CAN-bus kit VAG Quadlock til ISO inkl. antenne-tilpasning (Fakra til ISO afhængigt af bil/opsætning)
SWC-lead til ACV multilead (radiomærke-specifik adapter kan være påkrævet)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom (medfølger)
Antenneadapter Fakra(m) dobbelt til DIN(m) med 8,5V (medfølger)
Valgfrit tilbehør (tilkøb)
Adapter til bakkamera (VW MIB II PQ/MQS) kan være nødvendig afhængigt af OEM-opsætning og valgt radio
Løsning til fastholdelse af E-Call-funktion kan være nødvendig på biler med E-Call
Installationsanbefaling
Dette produkt er beregnet til montage af fagpersoner. Følg altid installationsvejledninger for både interface og den valgte eftermarkedsradio.
Anbefalet sekvens: Forbind alle radioens øvrige tilslutninger først, tilslut derefter kittet til bilen som sidste trin, og afslut med konfiguration (SWC/kamera/håndfri/phantom power) samt fuld funktionstest.
For mere info - Klik her
Komplet 10"/9"/7" Kit VW Golf VII(AU) 2012-2020 LHD
Opgrader din VW Golf VII med en moderne eftermonteret 10", 9" eller 7" head unit – uden at gå på kompromis med bilens originale look. Dette acv premium quality monteringskit indeholder faciapanel i pianolak sort samt adapterløsninger, der gør udskiftningen af OEM-radioen mere enkel og professionel, så du får en pæn integration i instrumentbordet.
Anvendelse
Kittet er udviklet til udskiftning af fabriksmonteret head unit (OEM HU) til en eftermonteret enhed og er målrettet biler med CAN-Bus og ratbetjening (SWC).
Det leverer nødvendige signaler til eftermontering, herunder:
+12V tænding (kl. 15), +12V lys (kl. 58), +12V bak-signal, parkbremse-signal (GND) samt telefon mute (GND).
Bemærk: Samlet belastning på udgange er maks. 100 mA. Ved behov for mere end 100 mA skal relæ anvendes (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Kompatibilitet
Passer til: VW Golf VII (AU) LHD (venstrestyret) 11/2012 - 12/2016 og 03/2017 - 05/2020.
Stiktype: 52-pin Quadlock VAG.
Vigtigt: Reimporterede biler eller biler med anden software kan have begrænsninger i funktioner. Afhængigt af udstyr og software understøttes ikke alle bilfunktioner eller menupunkter.
Ikke egnet til: Biler med MOST originalt forstærkersystem, biler med open dash, samt biler uden relevant OEM-forberedelse (f.eks. ift. SWC/højttalere/head unit).
Produktinformation
Kittet omfatter faciapanel og adapter-/interface-løsninger, så bilens udvalgte visninger og betjening kan bevares ved eftermontering.
Understøttelse (afhængigt af bilens udstyr):
Visning af klimabetjening
Visning af OPS/PDC
CAR-indstillinger (bilmenu) via ratknapper – typisk uden behov for ekstra switch-panel
Parkeringsassistent (front PDC): Front PDC kan blive vist efter tænding; afslut visning ved at bekræfte via bilens PDC-knap.
Udsnit til skærm/montering:
10" display: 242,5 mm x 147 mm
9" display: 218,50 mm x 130 mm
7" display: 178/173 mm x 102/98 mm
Antenne (phantom power): Kontroller bilens OEM-antenneforsyning før installation. Kittet relaterer til både 8,5V og +12V antennesystemer, og der medfølger relevante adaptere, så korrekt løsning kan vælges.
Indhold (leveringsomfang):
Fasiapanel 10" (kit til 9"/7" HU) til VW Golf VII(AU) 2012-2020
CAN-Bus kit VAG Quadlock til ISO inkl. Fakra-antenne til ISO
SWC lead (multilead til forskellige head units)
Antenneadapter Fakra til DIN med 12V phantom
Antenneadapter Fakra (dobbelt) til DIN med 8,5V
Vigtigt at vide
Kontrollér altid før endelig montering: Sammenlign bilens stik og de viste/medfølgende kabelkonnektorer både optisk og teknisk, og test alle funktioner, før alt samles permanent.
Begrænsninger kan forekomme: Ikke alle komfort- og assistentsystemer understøttes i alle biler. Eksempelvis kan E-Call og visse andre assistentsystemer være ikke understøttet afhængigt af bilens opsætning. For biler med E-Call kan der kræves ekstra modul/tilbehør (tilkøb).
Installation anbefales udført af fagperson: Korrekt tilslutning, konfiguration af eftermonteret head unit (SWC/kamera/håndfri/antenne phantom) og funktionskontrol er afgørende. Ændringer i ledningsnet eller alternative tilslutninger kan påvirke garanti og skal udføres af uddannet montør.
