Komplet 10"/9"/7" Kit VW Golf VII(AU) 2012-2020 RHD

Komplet 10/9/7 Kit VW Golf VII(AU) 2012-2020 RHD

Dette installationskit er udviklet til at integrere en eftermarkeds head unit (HU) i VW, så den passer perfekt ind i instrumentbordets originale design. Kittet gør det muligt at opgradere til 10", 9" eller 7" skærm, samtidig med at bilens originale funktioner bevares via CAN-Bus og i-dapter interface.

Afhængigt af bilens udstyr medfølger alle nødvendige adaptere og interfaces for korrekt integration.

• Farve: piano sort

Vigtigt før installation

• Kontroller OEM HU og bilens indstillinger før afmontering.
• Sammenlign bilens stik med de medfølgende forbindelser – både visuelt og teknisk.
• Kontroller at bilen har en understøttet OEM head unit.
• Test alle funktioner før endelig montering.
• Vær opmærksom på at funktioner som Trailer Assist, E-Call og visse komfort-/assistentsystemer kan være begrænsede.

Kompatibilitet og tilslutninger

• CAN-Bus understøttelse
• 52-pin Quadlock VAG stik
• OEM ratbetjening (SWC) → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (hun) → DIN (han)
• OEM bakkamera → RCA (hun, okker)
• OEM USB → USB-A
• Blå ledning: +12V antenne remote

Før installation skal antennens phantomspænding måles med OEM enhed:

• 8,5V antennesystem → Varenr. 1524-28-1-0
• +12V antennesystem → Varenr. 1524-70-1-0

Understøtter køretøjer med

• MIB-II systemer og Composition Media 8" touch
• Højrestyrede biler (RHD)
• Biler uden OEM forstærkersystem

Ikke egnet til biler:

• Med OEM forstærkersystem
• Med åbent instrumentbord
• Uden OEM forberedelse (HU / højttalere / SWC)

Understøttede HU størrelser og montage

Kittet understøtter:

10" HU

• Modulær HU med display og silverbox
• L-body i bunden

9" HU

• Modulær HU med display og silverbox
• L-body eller short body

7" HU

• Modulær HU med display og silverbox
• L-body eller short body
• Montering uden metalbur og uden trimramme

Montering kan kræve tilpassede accessories.

Monteringshul:

• 10": 250/241 × 146 mm
• 9": 230/220 × 130 mm
• 7": 178/173 × 102/98 mm

Bakkamera, OPS og klimavisning

• Bakkameraindgang skal aktiveres i den nye HU.

i-dapter forbindelser:

• Lilla/hvid: +12V bakgear signal
• RCA (okker): Kamera input til HU

Understøtter visning af:

• OPS (parkeringssensorer)
• Klimaanlæg (Climatronic)
• CAR menu
• Bakkamera
• Ved manglende billede/visning: tilslut ekstra GND til RCA yderskærm.
• +12V bakgear signal afbrydes over 3 km/t.
• Ved forreste PDC vises dette automatisk efter tænding og afsluttes via bilens PDC-knap.

Ratbetjening (SWC)

For adgang til i-dapter indstillinger:

• Hold “track up” knappen på rattet nede
• Alternativ: fjernbetjening Varenr. 43x-remote
• Biler uden SWC kræver denne fjernbetjening.

Signaler til rådighed

• Rød: +12V tænding (klemme 15)
• Orange: +12V lys (klemme 58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Maks. belastning: 250 mA
• Ved større forbrug skal relæ anvendes.

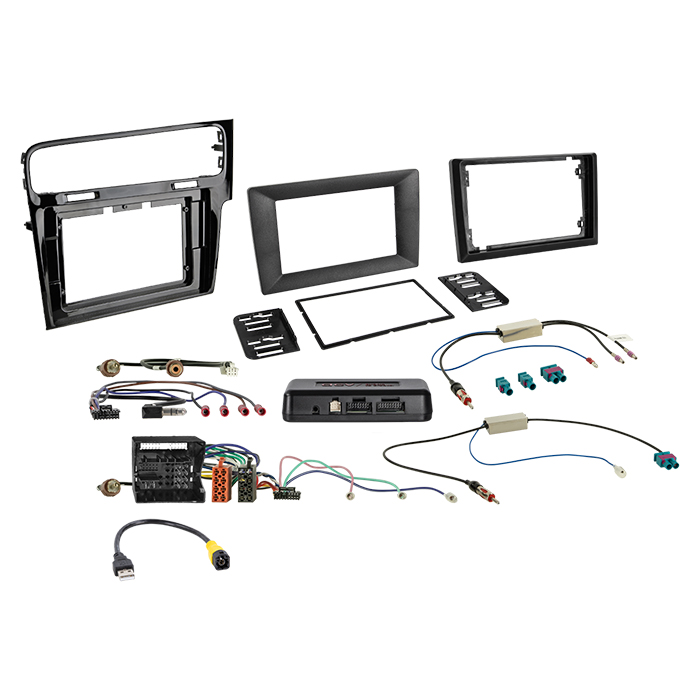

Leveringsomfang

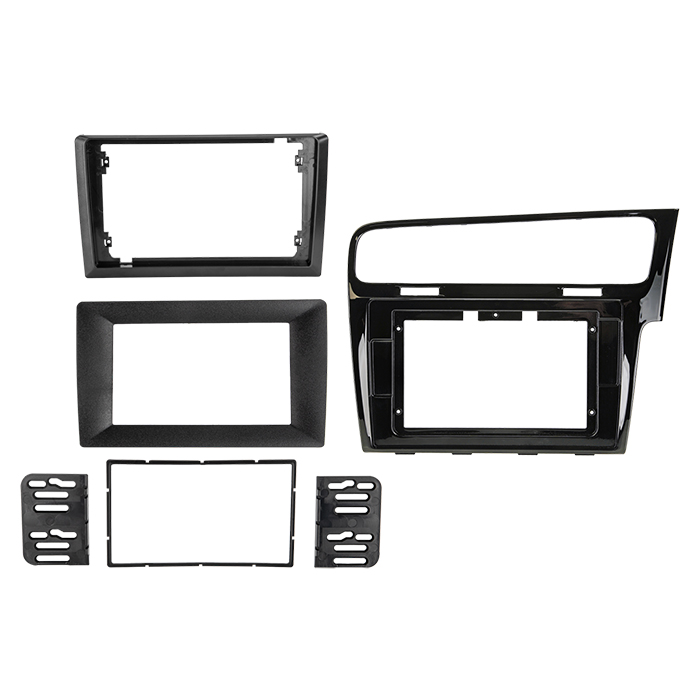

• 10" facia plate VW Golf VII 2012-2020 piano sort RHD – Varenr. 381320-139-1
• Reduktionsramme 10" → 9" – Varenr. 271000-40
• Reduktionsramme 10" → 7" – Varenr. 271000-41

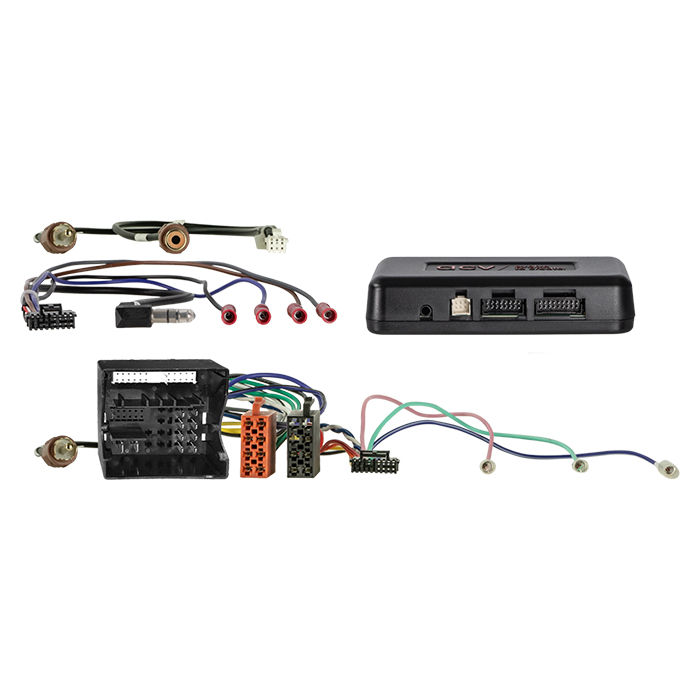

• i-dapter MAN TGE/Seat/Skoda/VW 52-pin Quadlock – Varenr. 43xvw04

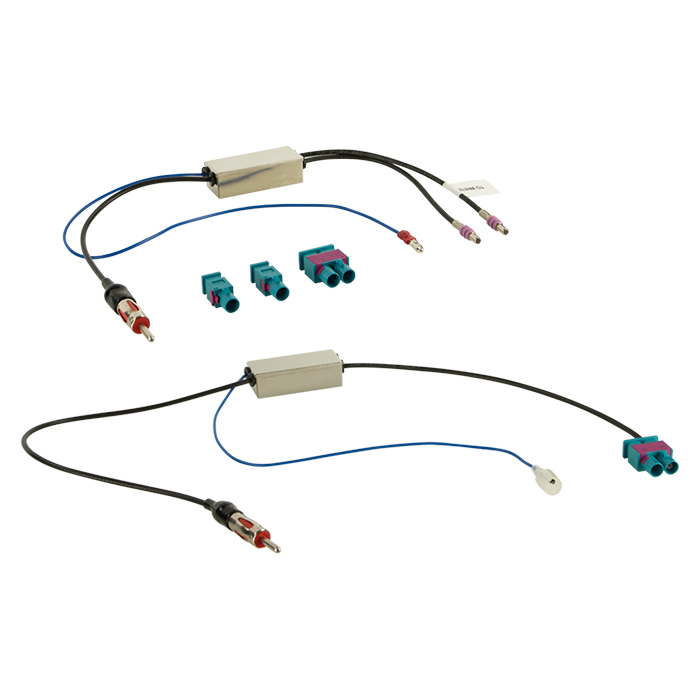

• Antenneadapter Fakra sæt → DIN 12V – Varenr. 1524-70-1-0
• Antenneadapter Fakra double → DIN 8,5V – Varenr. 1524-28-1-0
• USB adapter LVDS gul → USB-A – Varenr. 44-1324-006

Generelle installationsinstruktioner

Før installation

1. Kontroller alle funktioner på OEM HU.
2. Afbryd strømmen.
3. Kontroller forbindelser spændingsfrit.

Tilslutning

1. Tilslut øvrige forbindelser iht. HU manual.
2. Tilslut hovedstik til sidst.
3. Konfigurer HU (SWC, kamera, håndfri, phantom power m.m.).
4. Test HU og bilens funktioner.

Ved fejl

• Genmonter OEM HU og vent på CAN-Bus nedlukning.
• Kontroller interface opsætning.
• Gentilslut og test igen.

Vigtig information

Ændringer i ledningsnet og alternative forbindelser må kun udføres af faguddannet montør.

• Sammenhold altid med bilens ledningsdiagram.
• Ændringer sker på eget ansvar og kan annullere garanti.
• Producenten dækker ikke skader ved uautoriserede ændringer.

Passer til:

• VW Golf VII (AU) 11/2012 – 12/2016
• VW Golf VII (AU) 03/2017 – 05/2020
