Komplet 10"/9"/7" Kit VW Tiguan 05/2016-05/2021

Komplet 10/9/7 Kit VW Tiguan 05/2016-05/2021 i-d

Dette installationskit gør det muligt at udskifte bilens originale head unit (OEM HU) med en 10", 9" eller 7" eftermarkedsenhed, der passer perfekt ind i instrumentbordets design. Kittet inkluderer alle nødvendige adaptere og interfaces, så den nye HU kan integreres med bilens CAN-Bus og bevare flest mulige originale funktioner. Afhængigt af HU’ens funktioner og software kan enkelte betjeningsmuligheder være begrænsede eller erstattet.

• Farve: piano sort

Vigtigt før installation

• Kontroller OEM HU og bilens indstillinger inden installation.
• Sammenlign bilens stik med de medfølgende kabler – både visuelt og teknisk.
• SWC-knapper (ratbetjening) er nødvendige for adgang til i-dapter konfigurationsmenu.
• Test alle funktioner før endelig montering.
• Nogle funktioner understøttes muligvis ikke, f.eks. Trailer Assist, E-Call og visse komfort- og førerassistentsystemer.

Kompatibilitet og tilslutninger

• CAN-Bus understøttelse
• 52-pin Quadlock VAG stik
• OEM ratbetjening (SWC) → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (hun) → DIN (han)
• OEM bakkamera → RCA (hun, okker)
• OEM USB → USB-A
• Blå ledning: +12V antenne remote

Før installation skal antennens phantomspænding måles med OEM-enhed:

• 8,5V antennesystem → Varenr. 1524-28-1-0
• +12V antennesystem → Varenr. 1524-70-1-0
• Understøtter køretøjer med MIB-II systemer (venstrestyrede biler).

HU-typer

• 10" modular HU med display og silverbox / L-body nederst
• 9" modular HU med display og silverbox / L-body nederst / kort body
• 7" modular HU med display og silverbox / L-body nederst / kort body
• 7" HU monteret uden sheet metal basket og HU trim frame

HU og display kan tilpasses med specialtilbehør.

Bakkamera og visualisering

• Bakkameraindgang skal aktiveres i den nye HU.

i-dapter forbindelser:

• Lilla/hvid: +12V bakgear signal
• RCA (okker): Kamera input til HU

Understøttede visualiseringer:

• i-dapter indstillinger → bakkamera
• OPS (parkeringssensorer)
• Klinatronik → bakkamera
• Biler med SWC: hold “track up”-knappen nede for indstillinger.
• Biler uden SWC: kræver i-dapter fjernbetjening, Varenr. 43x-remote.
• Manglende billede/visualisering: tilslut ekstra GND til RCA yderskærm.
• Forreste PDC vises automatisk efter tænding og kan afsluttes via PDC-knap.
• +12V bakgear signal afbrydes ved hastighed over 3 km/t.

Ikke egnet til

• OEM forstærkersystem
• Åbent instrumentbord
• Køretøjer uden OEM forberedelse (HU / højttalere / SWC)

Monteringsudskæring:

• 10" HU: 250/241 × 146 mm
• 9" HU: 230/220 × 130 mm
• 7" HU: 178/173 × 102/98 mm

Signaler til rådighed

• Rød: +12V tænding (klemme 15)
• Orange: +12V lys (klemme 58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Maks. belastning: 250 mA.
• Ved højere strømforbrug skal relæ anvendes (min. 75 Ω / 150 Ω).

SWC og funktioner

• Ratbetjening understøttet
• Klimaanlæg visualisering
• OPS visualisering
• CAR vehicle settings

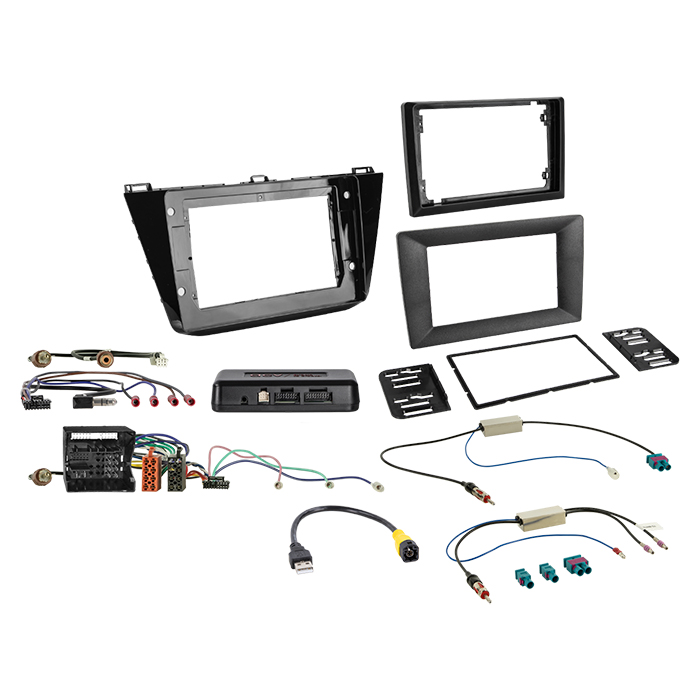

Leveringsomfang

• 10" facia plate VW Tiguan 05/2016–05/2021 piano sort → Varenr. 381320-142-1
• 10" → 9" display reduktion → Varenr. 271000-40
• 10" → 7" display reduktion → Varenr. 271000-41

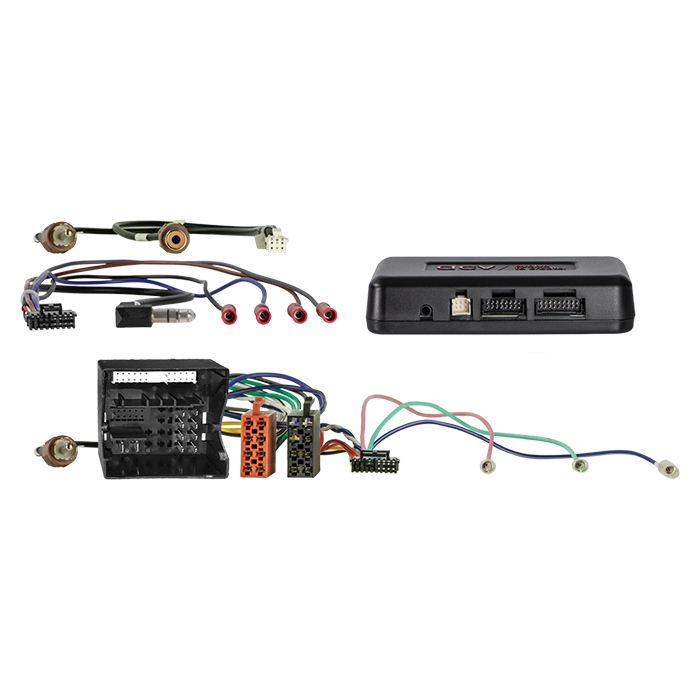

• i-dapter Skoda/VW 52-pin Quadlock → Varenr. 43xvw03

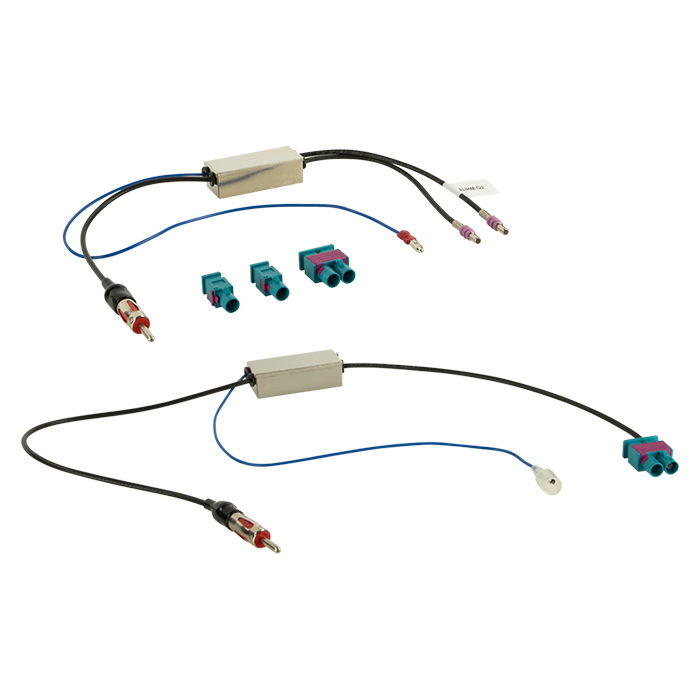

• Antenneadapter Fakra(m) → DIN(m) 12V phantom → Varenr. 1524-70-1-0
• Antenneadapter Fakra(m) → DIN(m) 8,5V → Varenr. 1524-28-1-0

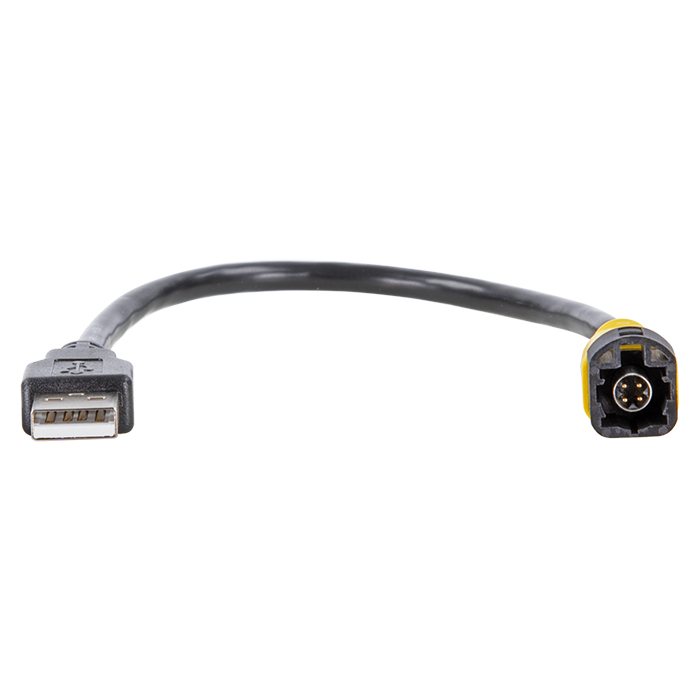

• USB Adapter LVDS gul → USB-A → Varenr. 44-1324-006

Installationsinstruktioner

Før installation:

1. Kontroller alle funktioner på OEM HU.
2. Afbryd strømmen.
3. Kontroller forbindelser spændingsfrit.

Tilslutning:

1. Tilslut HU iht. fabrikantens anvisninger.
2. Tilslut øvrige forbindelser.
3. Hovedstik tilsluttes til sidst.
4. Konfigurer interface og HU (SWC, kamera, håndfri, phantom power).
5. Test funktioner.

Ved fejl:

• Genmonter OEM HU, vent på CAN-Bus nedlukning, tjek interface og tilslut igen.

Vigtig information

• Ændringer i ledningsnet må kun udføres af faguddannet montør.
• Sammenhold med bilens ledningsdiagram.
• Uautoriserede ændringer kan annullere garanti og medfører risiko for skader.

Passer til:

• VW Tiguan II (5N) 05/2016 – 05/2021
