Komplet 10" VW Golf VII(AU) 2012-2020 LHD i-dapter

Komplet 10 VW Golf VII(AU) 2012-2020 LHD i-dapter

Mange bilproducenter anvender modelspecifikke head units (HU), der er designet til at passe perfekt ind i instrumentbordets design. Dette installationskit gør det muligt at opgradere til en 10" eftermarkeds HU, samtidig med at bilens originale funktioner bevares i videst muligt omfang.

Kittet indeholder de nødvendige adaptere, interfaces og tilslutninger for korrekt integration med bilens systemer via CAN-Bus.

Farve: piano sort

Vigtigt før installation

• Kontroller OEM HU og bilens indstillinger før afmontering.
• Sammenlign stikforbindelser i bilen med de medfølgende kabler – både visuelt og teknisk.
• Kontroller at bilen er udstyret med en af de understøttede OEM head units.
• Test alle funktioner før endelig montering.
• Vær opmærksom på at funktioner som Trailer Assist, E-Call og visse komfort- og assistentsystemer i nogle tilfælde ikke understøttes.

Kompatibilitet og tilslutninger

• CAN-Bus understøttelse
• 52-pin Quadlock VAG stik
• OEM ratbetjening (SWC) → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (hun) → DIN (han)
• OEM bakkamera → RCA (hun, okker)
• OEM USB → USB-A
• Blå ledning: +12V antenne remote

Før installation skal antennens phantom-spænding måles med OEM-enheden:

• 8,5V antennesystem → Varenr. 1524-28-1-0
• +12V antennesystem → Varenr. 1524-70-1-0

Understøtter køretøjer med

• MIB-II systemer
• Venstrestyrede biler (LHD)
• 10" modulær HU med display og silverbox
• 10" HU med L-body i bunden
• Biler uden OEM forstærkersystem

Ikke egnet til biler:

• Med OEM forstærkersystem
• Med åbent instrumentbord
• Uden OEM forberedelse (SWC/højttalere/HU)

Bakkamera og visninger

• Bakkameraindgang skal aktiveres i den nye HU.

i-dapter forbindelser:

• Lilla/hvid: +12V bakgear signal
• RCA (han, okker): Bakkamera input til retrofit HU

Understøtter visning af:

• OPS (parkeringssensorer)
• Klimaanlæg (Climatronic)
• Bilens CAR-menu
• Bakkamera
• Ved manglende billede eller visning: forbind ekstra GND til RCA yderskærm mellem kamera og HU.
• +12V bakgear signal afbrydes over 3 km/t.
• Ved forreste PDC vises dette automatisk på display efter tænding og lukkes via bilens PDC-knap.

Ratbetjening (SWC)

For aktivering af i-dapter indstillinger:

• Hold “track up” knappen på rattet nede
• Alternativt anvend fjernbetjening: Varenr. 43x-remote

Biler uden SWC kræver:

• i-dapter fjernbetjening: Varenr. 43x-remote

Signaler til rådighed

• Rød: +12V tænding (klemme 15)
• Orange: +12V lys (klemme 58)
• Lilla/hvid: +12V bakgear signal
• Pink: Hastighedspuls
• Grøn: GND håndbremse signal
• Maks. belastning på udgange: 250 mA
• Ved større forbrug kræves relæ:
  • 1 relæ: min. 75 Ohm spolemodstand
  • 2 relæer: min. 150 Ohm spolemodstand

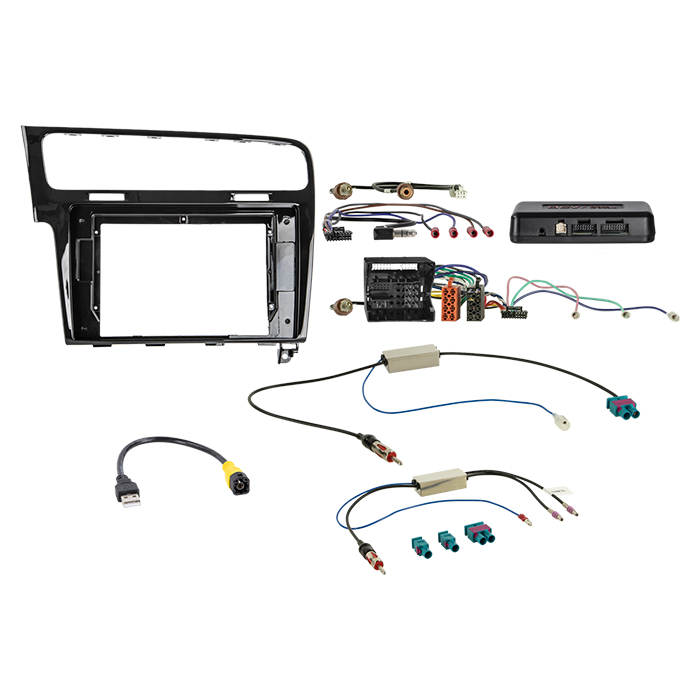

Leveringsomfang

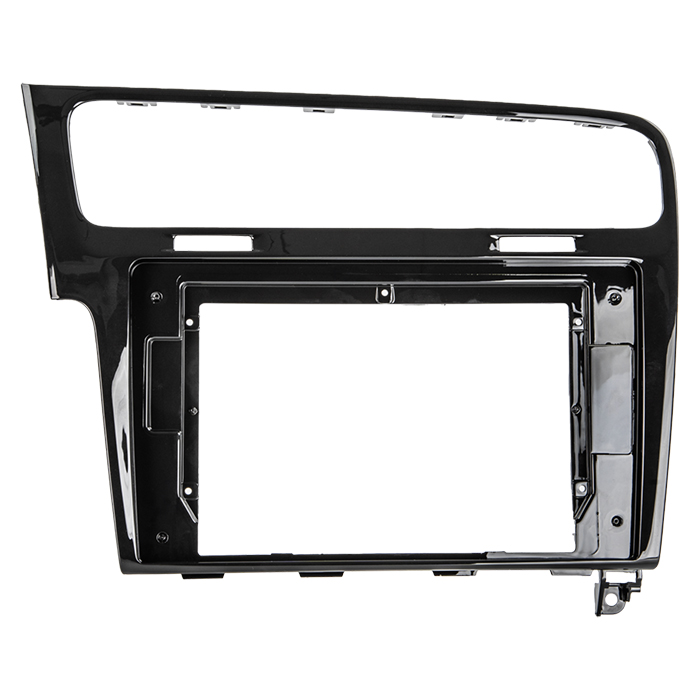

• 10" facia plate VW Golf VII 2012-2020 piano sort LHD – Varenr. 381320-138-1-0

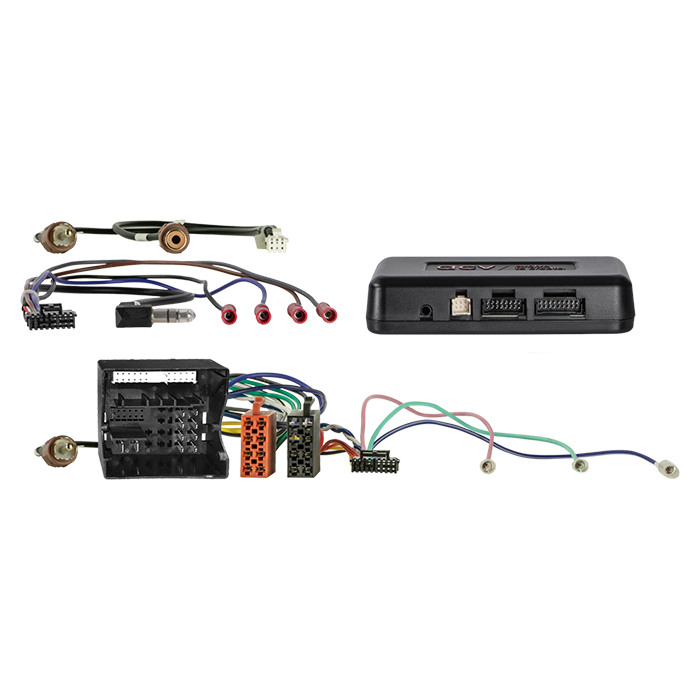

• i-dapter MAN TGE/Seat/Skoda/VW 52-pin Quadlock – Varenr. 43xvw04

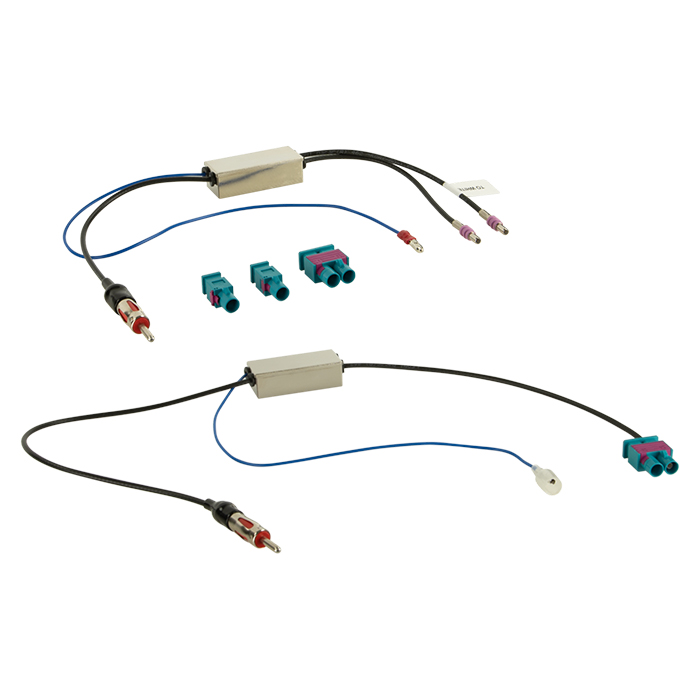

• Antenneadapter Fakra (sæt) → DIN 12V phantom – Varenr. 1524-70-1-0
• Antenneadapter Fakra (double) → DIN 8,5V – Varenr. 1524-29-1-0

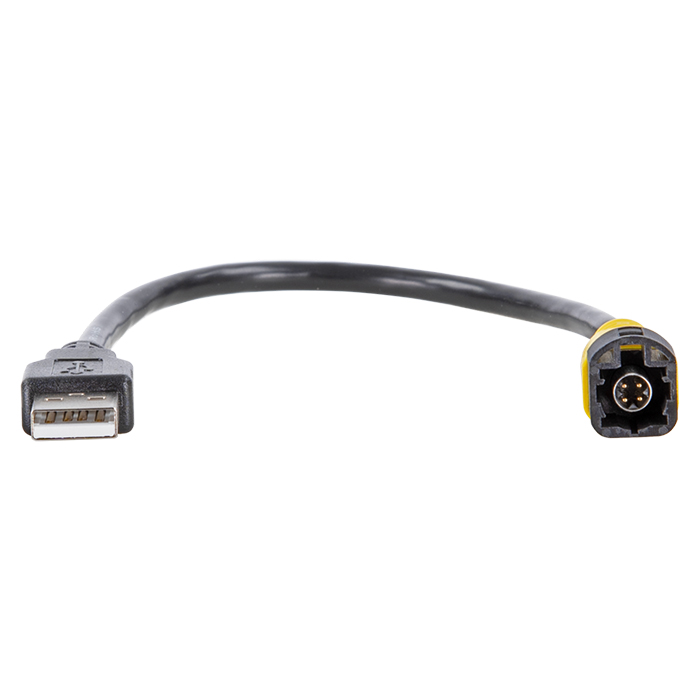

• USB adapter VW LVDS gul → USB-A – Varenr. 44-1324-006

Generelle installationsinstruktioner

Før installation

1. Kontroller alle funktioner på OEM HU.
2. Afbryd strømmen til OEM HU.
3. Kontroller alle forbindelser spændingsfrit.

Tilslutning

1. Tilslut øvrige forbindelser iht. HU manual.
2. Tilslut installationen til bilen med hovedstikket som det sidste.
3. Konfigurer HU (SWC, kamera, håndfri, phantom power m.m.).
4. Test HU og bilens funktioner.

Ved fejl

1. Genmonter OEM HU.
2. Vent på CAN-Bus nedlukning.
3. Kontroller interface-opsætning.
4. Gentilslut iht. ovenstående.

Vigtig information

Ændringer i ledningsnet, alternative forbindelser eller forlængelser må kun udføres af faguddannet montør.

• Kontroller altid garantibetingelser før ændringer.
• Sammenhold altid med bilens ledningsdiagram.
• Ændringer sker på eget ansvar og kan annullere garanti.
• Producenten yder ingen garanti for skader ved ændringer.

Passer til:

• VW Golf VII (AU) 11/2012 – 12/2016
• VW Golf VII (AU) 03/2017 – 05/2020
