Komplet 2-DIN Kit 3 BMW 3series(E46) 07/1998-02/2007

Komplet 2-DIN Kit 3 BMW 3series(E46) 07/1998-02/2007

Mange bilproducenter anvender modelspecifikke head units (HU), der er designet til at passe perfekt til bilens instrumentbord. Dette installationskit gør det muligt at udskifte den originale HU med en 2-DIN eftermarkedsenhed, samtidig med at bilens originale funktioner i videst muligt omfang bevares.

Kittet indeholder de nødvendige komponenter, adaptere og interfaces, der kræves for korrekt installation og integration med bilens systemer. Afhængigt af bilens udstyr og den nye HU’s funktioner kan visse originale funktioner dog være begrænsede eller erstattet.

• Farve: sort

Vigtigt før installation

• Kontroller OEM-HU og bilens indstillinger før afmontering.
• Sammenlign stikforbindelserne i bilen med de medfølgende kabler – både visuelt og teknisk.
• Tjek at bilen oprindeligt er udstyret med en af de listede OEM-head units.
• Test bilens funktioner og ratbetjening (SWC) inden endelig montering.
• Bemærk at funktioner som f.eks. Trailer Assist, E-Call eller andre førerassistentsystemer i nogle tilfælde ikke understøttes.

Kompatibilitet og forudsætninger

• Køretøjer med/uden SWC (ratbetjening)
• CAN-Bus understøttelse
• Stiktyper:
• 40-pin BMW Quadlock
• 17-pin rund BMW
• OEM SWC → 3,5 mm jack / løse ledninger
• OEM antenne Fakra (han) → DIN (han)
• OEM antenne ISO (han) → DIN (han)

Understøtter bl.a.:

• BMW med Business OEM HU
• BMW med Professional OEM navigation*
• BMW med sølv tunerboks i bagagerummet*
• Biler uden OEM forstærkersystem**
• 5-knap panel med opdeling inkl. blindknapper

* kræver særlig kontrol af installation
** ved OEM aktivt system (ikke DSP/Harman Kardon) kræves ekstra adapter

Montering

• Installationen kræver tilpasninger i sub-dash området med værktøj. Installationsskabelon medfølger.

Mulige monteringsscenarier:

• 2-DIN montering uden metalbur og uden HU trimramme
• 2-DIN montering med tilpasning af varmeveksler
• 2-DIN topmontering (L-Body) uden tilpasning af airbox
• Ved OEM navigation er switch-indsats ikke nødvendig.
• DIP-switch indstillinger skal foretages iht. producentens manual for den nye HU.

Medfølgende signaler og tilslutninger

• Særlige hensyn for reimporterede biler eller biler med afvigende software, hvor funktioner kan være begrænsede.

Ekstra tilbehør ved behov:

17-pin BMW

• Forlængerledning 6,5 m: Varenr. 1020-21-6500-0
• Aktiv system adapter: Varenr. 13-1020-50

40-pin Quadlock BMW

• Forlængerledning 6,5 m: Varenr. 1024-25-6500-0
• Aktiv system adapter (under udvikling): Varenr. 42xbm007

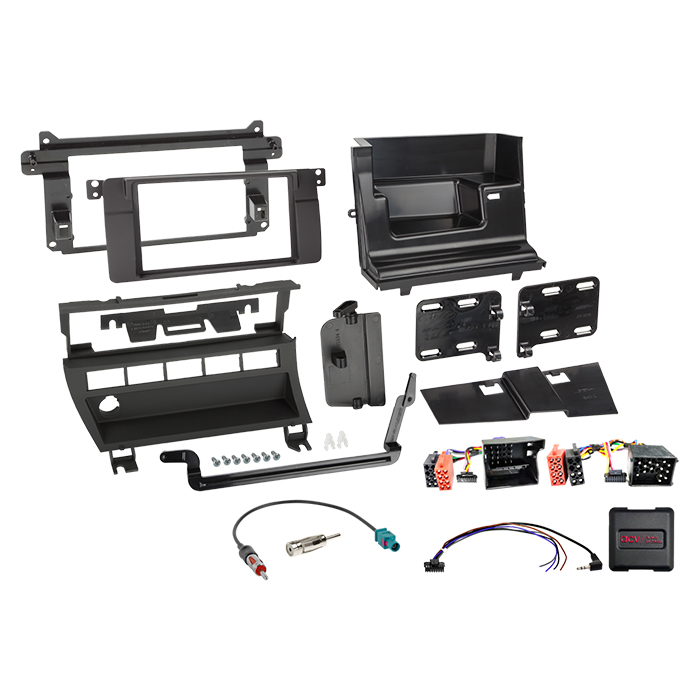

Leveringsomfang

• 2-DIN facia plate BMW 3-serie (E46) 1998-2007, 5 knapper – Varenr. 381023-18-1
• SWC interface BMW/Mini 17-pin/Quadlock IBus – Varenr. 42xbm00c
• Antenneadapter Fakra Z (han) → DIN (han) – Varenr. 1524-01-1-0
• Antenneadapter ISO (hun) → DIN (han) – Varenr. 1500-00-0

Generelle installationsinstruktioner

Før installation

1. Kontroller alle funktioner på OEM HU.
2. Afbryd strømmen til OEM HU.
3. Kontroller alle forbindelser uden spænding.

Tilslutningsrækkefølge

1. Kontroller interface og hardware-opsætning uden spænding.
2. Kontroller HU-tilslutningskabel.
3. Tilslut HU iht. producentens anvisninger.
4. Tilslut øvrige forbindelser.
5. Tilslut til bilen med hovedstikket som det sidste.
6. Foretag softwareopsætning af interface.
7. Konfigurer HU (SWC, kamera, håndfri, phantom power m.m.).
8. Test ratbetjening og bilfunktioner.

Ved ændringer i opsætning

• Foretag ændringer uden spænding.
• Gentag trin 5-8.

Ved fejl

1. Genmonter OEM HU.
2. Vent på CAN-Bus nedlukning.
3. Kontroller interface-opsætning.
4. Gentilslut og test igen.

Vigtig information

Ændringer i ledningsnet, alternative forbindelser eller forlængelser må kun udføres af faguddannet montør.

• Kontroller altid garantibetingelser før ændringer.
• Kontroller forbindelser mod bilens ledningsdiagram.
• Ændringer sker på eget ansvar og kan annullere produktets garanti.
• Producenten yder ingen garanti for skader på bil, interface eller retrofit-enhed ved ændringer.

Passer til:

• BMW 3-serie (E46) 07/1998 – 02/2007
