| Varenummer | 249 621320201 |
| LEVERANDØR NR. | 621320-20-1 |
| EAN | 4026724340822 |
| Vægt (Emb.) | 671g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Audi R8(42) 04/2007-05/2015 /Amp sort
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724340822 |
| Vægt (Emb.) | 671g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit til Audi R8 (42) 04/2007-05/2015 – facia, CAN-Bus adapter, SWC og antenneadapter (sort)
Dette komplette 2-DIN monteringssæt til Audi R8 (42) gør det muligt at udskifte bilens originale head unit med en eftermarkeds 2-DIN radio, samtidig med at centrale bilfunktioner integreres via CAN-Bus. Sættet er en acv premium quality-løsning og er udviklet til at passe bilens instrumentbord visuelt og teknisk.
Funktion og kompatibilitet
Monteringssættet indeholder de nødvendige komponenter til at erstatte OEM-radioen og forbinde eftermarkedsradioen korrekt i bilen.
Bemærk: Afhængigt af bilens udstyrsniveau kan enkelte funktioner være begrænset. Importbiler eller biler med anden software kan have afvigelser i funktionalitet. Kontroller bilens OEM-indstillinger og test alle funktioner før endelig montering.
Bemærk (vigtige begrænsninger)
OEM (RGB) bakkamera understøttes ikke (ingen mulighed for bevarelse).
På nogle køretøjer understøttes ikke alle bilfunktioner (f.eks. visse assistentsystemer).
DIP-switch-indstillinger kan være nødvendige afhængigt af producenten af retrofit-enheden (se manualen).
Tekniske oplysninger
CAN-Bus: Ja
Hovedstik: 40-pin Quadlock (Audi)
SWC (ratbetjening): OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af radioens input)
Forstærkersystem: Til køretøjer med/uden OEM-forstærket system
OEM amplified system: 2-kanal / 4-kanal (speaker output front/bag med niveaujustering)
Antenne: Fakra(m) til DIN(m) med 12V phantom power
Blå ledning: +12V antenne remote
Tilgængelige signaler (udgange)
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (VSS)
Grøn: GND park brake-signal
Maks. belastning på udgange: 250 mA
Ved behov for > 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Monteringsmål og farve
Farve: Sort
Monteringsudskæring (HU display): 172 mm x 98,5 mm
Passer til følgende køretøjer
Audi R8 (42) 04/2007 – 12/2012
Audi R8 (42) 12/2010 – 05/2015

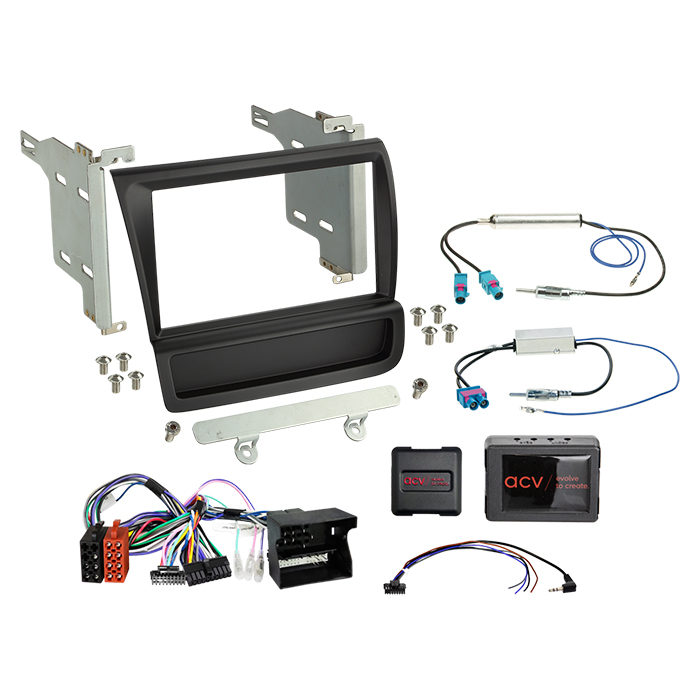

Indhold i pakken

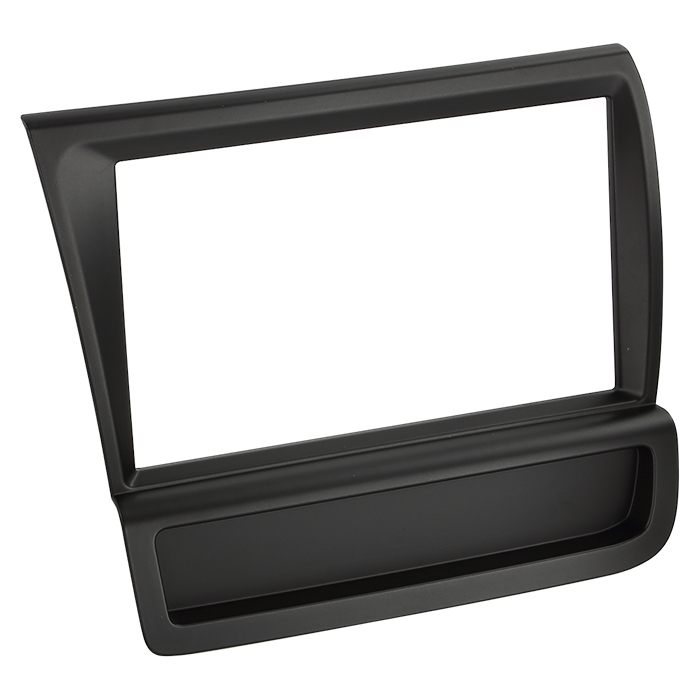

2-DIN facia/ramme til Audi R8 (42) 2006-2015, sort (381320-20-1)
Quadlock multilead kabel/adapter til Audi (inkl. SWC) med AMP-integration (42xad006-0)
Antenneadapter Fakra(m) (x2) til DIN(m) med 12V phantom power (1524-05-0)
Antenneadapter Fakra(m) (double) til DIN(m) med 12V phantom power (1524-77-0)
Installationsanbefaling (kort)
1) Kontroller OEM-radioens funktioner og bilens indstillinger før demontering.
2) Afbryd OEM-radioen spændingsfrit.
3) Kontrollér alle forbindelser spændingsfrit, før de tilsluttes.
4) Tilslut radioens kabel i henhold til retrofit-radioens vejledning, og tilslut øvrige forbindelser efter behov.
5) Tilslut hovedforbindelsen til bilen til sidst, og udfør software-/interfacekonfiguration ifølge manualen.
6) Funktionstest: ratbetjening, antenne phantom power, bilsignaler og lydsystem før endelig fastgørelse.
Vigtigt om montering
Ændringer i kabling, alternative tilslutninger og brug af løse ledninger bør kun udføres af uddannet fagperson. Modifikationer kan påvirke bilens godkendelser og kan medføre bortfald af produktgaranti.
For mere info - Klik her
Komplet 2-DIN Kit Audi R8(42) 04/2007-05/2015 /Amp sort

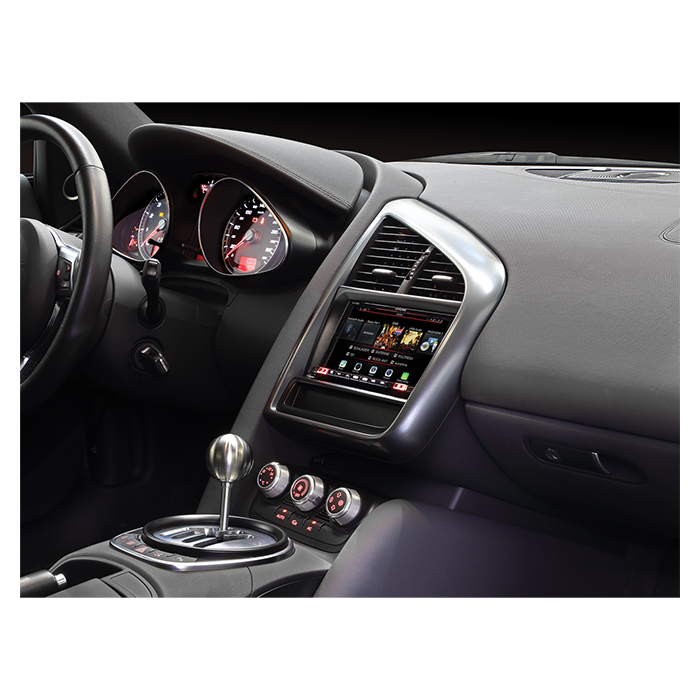

Opgrader din Audi R8 med en eftermonteret 2-DIN radio, navigation eller multimedieenhed – uden at gå på kompromis med bilens originale udtryk. Dette acv premium monteringssæt er et komplet 2-DIN kit med radioramme og nødvendige adaptere, udviklet til at erstatte fabriksmonteret head unit og sikre en professionel og stabil installation i instrumentbordet.
Anvendelse
Kittet bruges til montering af 2-DIN aftermarket head unit i Audi R8 (type 42) og inkluderer komponenter til at tilpasse stik, antenne og funktioner via CAN-bus, afhængigt af bilens udstyr. Det er velegnet til biler med eller uden originalt forstærkersystem (2-kanal/4-kanal OEM amplified).
Det anbefales altid at kontrollere alle funktioner og indstillinger på den originale radio, inden den afmonteres, og at foretage en fuld funktionstest, før endelig montering.
Kompatibilitet
Audi R8 (42)
04/2007 - 12/2012
12/2010 - 05/2015
Bemærk: Reimporterede biler eller biler med anden softwarekonfiguration kan give begrænset kompatibilitet for enkelte funktioner.
Produktinformation
Type: 2-DIN facia plate og HU-adapterkit til Audi
Farve: Sort
CAN-bus: Ja
Hovedstik: 40-pin Quadlock (Audi)
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af radio)
Antenne: OEM Fakra(m) til DIN(m) med 12V phantom power
Antenne remote: Blå ledning +12V antenna remote
Udskæringsmål (HU/display): 172 mm x 98,5 mm
Leveringsomfang (inkluderet i sættet):
2-DIN radioramme/facia plate til Audi R8 (42) 2006-2015, sort
SWC/Quadlock multilead adapter til Audi (inkl. amp-tilpasning)
Antennemodul/adaptere Fakra til DIN med phantom power (inkl. varianter til dobbelt Fakra)
Signaler, der leveres via interface (afhængigt af bil):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls
Grøn: GND håndbremse-signal
Udgangsbelastning: maks. 250 mA. Ved behov over 250 mA skal relæ anvendes (min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Vigtigt at vide
Ikke alle originale bilfunktioner kan nødvendigvis understøttes ved eftermontering. I nogle opsætninger kan funktioner som Trailer Assist, eCall eller andre førerassistentsystemer være begrænset.
OEM (RGB) bakkamera understøttes ikke – der findes ingen retention-løsning i dette kit.
Ved 1-DIN installation kræves en lomme til 2-DIN rammer med skruefastgørelse (separat tilbehør: 271000-10).
Kontrollér, at stik og ledningsnet matcher bilens forbindelser både visuelt og teknisk, og sammenlign gerne med OEM-enhedens stik før montering. Indstillinger som DIP-switch-konfiguration kan være nødvendige og skal følge radioens/producentens manual.
Installation og eventuelle ændringer i kabling bør udføres af uddannet fagperson. Funktionstest skal foretages, før alt samles endeligt.
