Komplet 2-DIN Kit BMW 3series m. rygerpakke sølv

Komplet 2-DIN Kit BMW 3series m. rygerpakke sølv

Mange bilproducenter installerer bilspecifikke head units (HU) for at matche instrumentbrættets udseende. Installationskits leveres med alle nødvendige komponenter til udskiftning af en OEM HU, inklusive alle adaptere og interfaces, som kræves for at drive retrofit-enheden og gendanne bilens funktioner, afhængigt af bilens udstyr.

Det er vigtigt altid at følge installationsanbefalingerne for de enkelte komponenter. I nogle tilfælde understøttes ikke alle bilfunktioner, såsom Trailer Assist, E-Call eller andre førerassistancesystemer. Kontroller derfor OEM HU og bilens indstillinger for tilgængelige funktioner, inden installationen påbegyndes.

Afhængigt af bilens udstyr samt funktioner og software i retrofit HU kan enkelte betjeningsfunktioner udelades eller erstattes af andre funktioner. Sammenlign de viste stik med bilens stik og sørg for, at de passer både visuelt og teknisk, og kontroller, om en af de listede OEM head units var installeret oprindeligt.

Før den endelige montering skal bilens funktionalitet, indstillinger og SWC-funktionalitet altid kontrolleres.

CAN Bus-forbindelser:

• Connector: 40 Pin Quadlock BMW
• Connector: OEM SWC → 3,5 mm Jack / løs ledning
• Connector: +12V konstant strøm gul klemme 30, sikret på batteri
• Connector: OEM antenne Fakra(f) → DIN(m)

Specielle forhold for køretøjer:

• Køretøjer med Climatronic
• Køretøjer med smokers package
• Køretøjer uden OEM Sat Nav (SA606A / SA609A)
• Køretøjer uden iDrive
• Køretøjer med OEM MOST forstærkersystem: Active system adapter BMW MOST → RCA (Vare: 13-1024-51)

PDC / advarselstoner understøttes

• Dip-switch-indstillinger: Se retrofit-enhedens manual.
• Farve: Sort / Sølv
• Monteringsudskæring HU-display: 174 mm x 96,5 mm

Signaler

Følgende signaler leveres:

• Rød: +12V tænding klemme 15
• Orange: +12V belysning klemme 58
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspuls signal
• Grøn: GND håndbremse signal
• Maksimal belastning på udgange: 250 mA
• Hvis strømkrav overstiger 250 mA:
  • 1 relæ: spolemodstand 75 Ω minimum
  • 2 relæer: spolemodstand 150 Ω minimum

SWC-funktioner:

• PDC bagtoner understøttet
• Advarselstoner understøttet

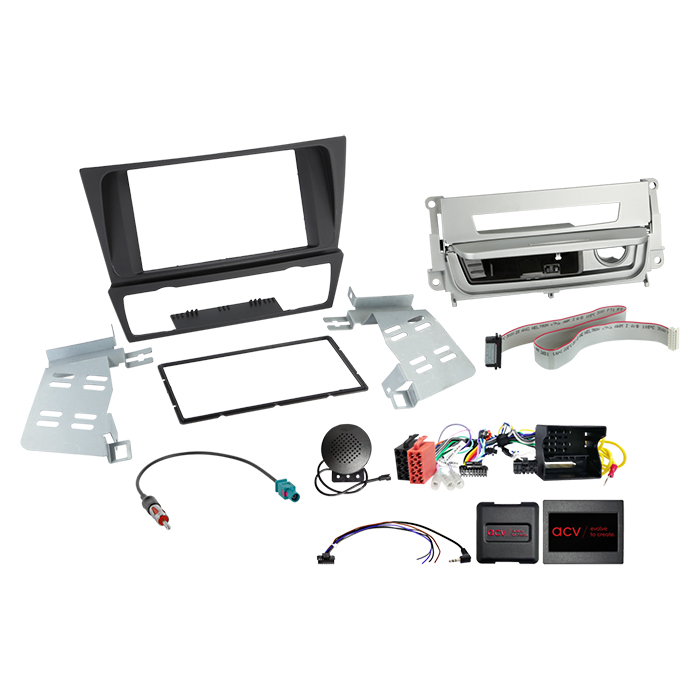

Leveringsomfang

• 2-DIN facia plate BMW 3-serie 2005-2013 Climatronic → Vare: 381023-09
• SWC BMW/Mini 40Pin Multilead Quadlock CAN/PDC → Vare: 42xbm009-0
• Pocket BMW 3-serie (smokers package) sort/sølv → Vare: 271023-10-1
• Kabel BMW 3-serie → switchpanel til pocket smokers package → Vare: RF 281023-07-04
• Antenneadapter Fakra Z(m) → DIN(m) passive LEONI/ROKA bulk → Vare: 1524-01-1-0

Generelle installationsinstruktioner

Verifikation:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller alle interfaceforbindelser for korrekthed uden strøm.

Forbindelse og tilslutningsrækkefølge:

1. Kontroller interface-indstillinger og hardware uden strøm.
2. Kontroller HU-kabel konfiguration uden strøm.
3. Tilslut HU-kablet i henhold til retrofit HU’s manual.
4. Tilslut alle øvrige forbindelser ifølge retrofit HU-manualen.
5. Tilslut hovedforbindelsen til bilen som sidste skridt.
6. Konfigurer software og interface i henhold til manualen.
7. Konfigurer retrofit HU med SWC, kamera, handsfree, antenne phantom m.m.
8. Test funktioner for SWC og køretøj.

Ændringer til interface og HU-kabel:

• Udfør ændringer uden strøm.
• Tilslut igen og test funktioner som beskrevet ovenfor.

Ved fejl:

1. Geninstaller OEM HU
2. Betjen OEM HU
3. Luk CAN Bus ned
4. Kontroller hardware
5. Tilslut igen efter CAN Bus-nedlukning

Vigtigt:

• Yderligere forbindelser, ændringer eller brug af alternative kabler må kun udføres af faguddannet installatør.
• Ændringer kan påvirke funktion, garantier og producentgodkendelse.
• Modifikationer på pre-assembled kabler kan ugyldiggøre produktgaranti.

Passer til:

• BMW 3-serie (E90/E91/E92/E93) 03/2005 - 10/2013
