Komplet 2-DIN Kit BMW 3series m. rygerpakke sort

Komplet 2-DIN Kit BMW 3series m. rygerpakke - sort

Mange bilproducenter installerer bilspecifikke head units (HU) for at matche instrumentbrættets udseende. Installationskits indeholder alle nødvendige komponenter til udskiftning af en OEM HU. Afhængigt af bilens udstyr inkluderer leveringen alle adaptere og interfaces, som er nødvendige for at drive retrofit-enheden og gendanne bilens funktioner. Kontroller altid installationsanbefalingerne for de enkelte komponenter.

Bemærk, at ikke alle bilfunktioner nødvendigvis understøttes, eksempelvis Trailer Assist, E-Call eller andre førerassistancesystemer. Kontroller OEM HU og bilens indstillinger for tilgængelige funktioner, inden installation. Afhængigt af bilens udstyr samt funktioner og software i retrofit HU kan enkelte betjeningsfunktioner udelades eller erstattes af andre funktioner. Sammenlign de viste stik med bilens stik og sørg for, at de passer både visuelt og teknisk. Kontroller også, om en af de listede OEM head units var installeret oprindeligt. Endelig kontroller bilfunktionalitet, bilindstillinger og SWC-funktionalitet før endelig montering.

• Farve: sort / sort
• Monteringsudskæring til HU-display: 174 mm x 96,5 mm

CAN Bus-forbindelser:

• Connector: 40 Pin Quadlock BMW
• Connector: OEM SWC > 3,5 mm Jack / løs ledning
• Connector: +12V konstant strøm gul (klemme 30, sikret fra batteri)
• Connector: OEM antenne Fakra(f) > DIN(m)

Kompatible køretøjer:

• Køretøjer med Climatronic
• Køretøjer med smokers package
• Køretøjer uden OEM Sat Nav (SA606A / SA609A)
• Køretøjer uden iDrive
• Køretøjer med OEM MOST-forstærkersystem: aktiv systemadapter BMW MOST>RCA (vare: 13-1024-51)
• PDC / advarselslyde understøttet

Signaler:

• Rød: +12V tænding (klemme 15)
• Orange: +12V belysning (klemme 58)
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Maksimal belastning: 250 mA
• Hvis strømforbrug > 250 mA: 1 relæ: 75 Ω, 2 relæer: 150 Ω

SWC-funktioner:

• PDC advarselslyde bag understøttet
• Advarselslyde generelt understøttet

Medfølgende dele:

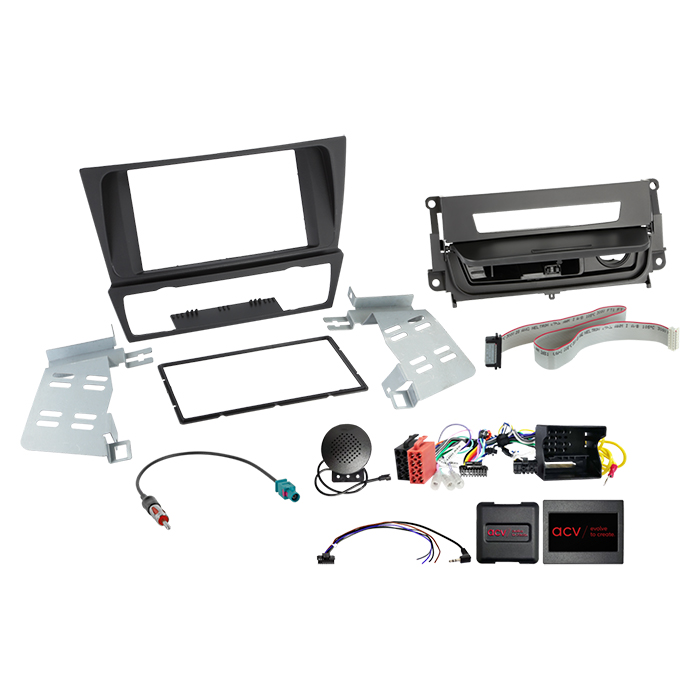

• 2-DIN facia plate BMW 3-serie 2005-2013 Climatronic > vare: 381023-09
• SWC BMW/Mini 40Pin Multilead Quadlock CAN/PDC bulk > vare: 42xbm009-0
• Pocket BMW 3-serie > køretøjer med smokers package sort > vare: 271023-10-3
• Kabel BMW 3-serie > switch panel til pocket smokers package > vare: RF 281023-07-04
• Antenneadapter Fakra Z(m)>DIN(m) passiv LEONI/ROKA bulk > vare: 1524-01-1-0

Generelle installationsinstruktioner:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller alle interfaceforbindelser for korrekthed uden strøm.
4. Kontroller indstillinger og hardwarekonfiguration af interfacet uden strøm.
5. Kontroller konfigurationen af HU-forbindelseskablet uden strøm.
6. Tilslut HU-forbindelseskablet efter instruktionerne fra retrofit HU.
7. Tilslut alle øvrige forbindelser i henhold til instruktionerne.
8. Tilslut hele installationen til bilen, og forbind hovedkablet til sidst.
9. Konfigurer software og interface efter manual og varetekst.
10. Konfigurer retrofit HU efter instruktioner for SWC, kamera, handsfree, antenne phantom m.m.
11. Test funktioner af SWC og bilens systemer.

Ved ændringer eller fejl:

• Ændringer af interface og HU-kabel skal ske uden strøm, og genforbindelse udføres som ovenfor.
• Ved fejl: geninstaller OEM HU, operer HU, luk CAN Bus ned, kontroller hardware, tilslut igen.

Vigtigt:

• Flere tilslutninger, ændringer af kabelføring eller brug af alternative kabler må kun udføres af faguddannede installatører. Alle ændringer skal kontrolleres for funktionalitet og producentgodkendelser, da modifikationer på pre-assembled kabler kan ugyldiggøre produktets garanti.

Passer til:

• BMW 3-serie (E90/E91/E92/E93) 03/2005 - 10/2013
