Komplet 2-DIN Kit BMW 3series u. rygerpakke

Komplet 2-DIN Kit BMW 3series u. rygerpakke

Mange bilproducenter installerer bilspecifikke head units (HU) for at matche instrumentbrættets udseende.

Installationskits indeholder alle komponenter til udskiftning af en OEM HU. Afhængigt af bilens udstyr medfølger alle nødvendige adaptere og interfaces for at drive retrofit-enheden og gendanne bilens funktioner.

Kontroller installationsanbefalingerne for de enkelte komponenter. I nogle tilfælde understøttes ikke alle bilfunktioner, for eksempel Trailer Assist, E-Call eller andre førerassistancesystemer.

Kontroller OEM HU og bilens indstillinger for tilgængelige funktioner før installation. Afhængigt af bilens udstyr samt funktioner og software i retrofit HU kan enkelte betjeningsfunktioner udelades eller erstattes af andre funktioner.

Sammenlign de viste stik med bilens stik og sørg for, at de passer visuelt og teknisk. Kontroller også, om en af de listede OEM head units var installeret oprindeligt. Endelig kontroller bilfunktionalitet, bilindstillinger og SWC-funktionalitet før endelig montering.

CAN Bus:

• Connector: 40 Pin Quadlock BMW
• Connector: OEM SWC → 3,5 mm Jack / løs ledning
• Connector: +12V konstant strøm gul clamp30 (sikret)
• Connector: OEM antenne Fakra(f) → DIN(m)

Køretøjer:

• Med Climatronic
• Uden smokers package
• Uden OEM Sat Nav (SA606A / SA609A)
• Uden IDrive
• Med OEM MOST forstærkersystem: aktiv systemadapter BMW MOST → RCA (vare: 13-1024-51)
• PDC / advarselslyde understøttes
• Dip-switch indstillinger følger retrofit-enhedens manual.

• Farve: Sort
• HU-display monteringsudskæring: 174 mm x 96,5 mm

Signaler:

• Rød: +12V tænding (15)
• Orange: +12V belysning (58)
• Lilla/hvid: +12V bakgear signal
• Pink: hastighedspuls
• Grøn: GND håndbremse
• Maks. belastning: 250 mA
• Strømbehov over 250 mA: 1 relæ: 75 Ω, 2 relæer: 150 Ω

SWC:

• PDC-lyde bag understøttet
• Advarselslyde understøttet

Medfølgende dele:

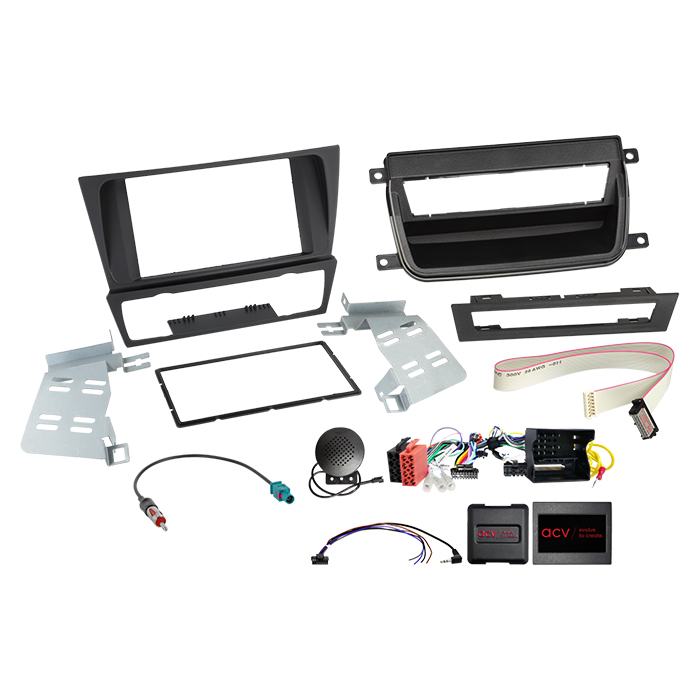

• 2-DIN facia plate BMW 3-serie 2005-2013 Climatronic (vare: 381023-09)
• SWC BMW/Mini 40Pin Multilead Quadlock CAN/PDC (vare: 42xbm009-0)
• Pocket BMW 3-serie uden smokers package, sort (vare: 271023-09)
• Antenneadapter Fakra Z(m) → DIN(m) passiv LEONI/ROKA (vare: 1524-01-1-0)

Generelle installationsinstruktioner:

Verifikation:

1. Kontroller alle funktioner og bilindstillinger på OEM HU.
2. Frakobl OEM HU uden strøm.
3. Kontroller alle interfaceforbindelser.

Tilslutning og sekvens:

1. Kontroller interfaceindstillinger og hardware uden strøm.
2. Kontroller HU-tilslutningskabels konfiguration uden strøm.
3. Tilslut HU-kablet i henhold til retrofit HU-manualen.
4. Tilslut alle øvrige forbindelser i henhold til manualen.
5. Tilslut hovedforbindelsen til bilen som sidste skridt.
6. Konfigurer software og interface ifølge manual.
7. Konfigurer retrofit HU med SWC, kamera, handsfree, antenne phantom osv.
8. Test funktioner på ratbetjening og bil.

Ændringer til konfiguration:

• Foretag ændringer uden strøm.
• Tilslut igen efter ændringer, følg ovenstående trin.

Ved fejl:

1. Geninstaller OEM HU
2. Operer OEM HU
3. Etabler CAN Bus nedlukning
4. Kontroller hardwarekonfiguration af interface
5. Tilslut igen efter CAN Bus nedlukning

Vigtigt:

• Yderligere kabelforbindelser, ændringer eller løsledninger må kun udføres af faguddannede installatører.
• Alle ændringer skal kontrolleres for funktionalitet og producentgodkendelse.
• Modifikationer på pre-assembled kabler kan ugyldiggøre produktgaranti.

Passer til:

• BMW 3-serie (E90/E91/E92/E93) 03/2005 - 10/2013
