Komplet 2-DIN Kit Chrysler/Dodge/Jeep/VW /Amp sort

Komplet 2-DIN Kit Chrysler/Dodge/Jeep/VW /Amp sort – radioramme, CAN-Bus interface, ratbetjening og antenneadaptere

Dette komplette 2-DIN monteringssæt gør det muligt at udskifte bilens originale (OEM) head unit med en eftermarkedsradio, samtidig med at bilens integration via CAN-Bus understøttes, hvor det er muligt. Sættet er udviklet til bilspecifik montering, så den nye 2-DIN radio passer optisk i instrumentbordet og tilsluttes via de medfølgende adaptere.

Funktion og anvendelse
Mange Chrysler/Dodge/Jeep/VW-modeller er udstyret med bilspecifikke radioer. Dette installationskit indeholder de nødvendige komponenter til at erstatte OEM-radioen med en 2-DIN eftermarkedsenhed.
Afhængigt af bilens udstyr kan ikke alle originale funktioner understøttes efter ombygning. Kontroller altid OEM-radioens indstillinger og bilens menuer før demontering, og test alle funktioner før endelig montering.

Tekniske oplysninger
CAN-Bus: Ja
Farve: Sort
Stik/tilslutninger: 22-pin Chrysler og 24-pin Chrysler
Ratbetjening (SWC): OEM SWC til Multilead (afhænger af radiofabrikat)
Antenneadaptere: Fakra(m) til DIN(m) og USA1 til DIN(m)
Bemærk: Tjek DIP-switches på interfacet ved montering af eftermarkedsradio

Tilgængelige signaler (udgange)
Pink: +12V tænding (klemme 15) maks. 1,5A
Orange: +12V belysning (klemme 58) maks. 0,1A
Hvid: +12V bakgearssignal maks. 1,5A
Gul/grøn og gul/rød: hastighedspuls (speed pulse)

Diagnostik-LED på interface
Blå blinkende: søger CAN-Bus
Blå konstant: CAN-Bus aktiv
Rød: +12V tændingsstrøm aktiv

Vigtige begrænsninger og kompatibilitet
Genimporterede køretøjer eller køretøjer med anden software kan have funktionsafvigelser.
Blind Spot: understøttes ikke (hvis bilen er udstyret med blindvinkelassistent).
PDC (parkeringssensorer): understøttes ikke.
Hastighedspuls: kan leveres som signal, men understøttelse afhænger af radio/navigation.
Original forstærker: Fader-funktion understøttes ikke på OEM-forstærkede systemer.
Infinity OEM forstærkersystem (analog, visse årgange): understøttes ikke; kræver evt. bypass og direkte højttalertilslutning.
Trailer Assist, E-Call og andre førerassistentsystemer kan i nogle tilfælde ikke understøttes efter retrofit.

Bemærk om lyd/tilslutning
Kontroller telefon-lyd og navigation-lyd (Sat Nav Audio). Hvis nødvendigt kan det være påkrævet at ændre front/bag audio-udgangsforbindelse for korrekt lydrouting.

Passer til følgende køretøjer
Chrysler:
Chrysler 200 (2011 – 2014)
Chrysler 300C (LX) (11/2007 – 12/2010)
Chrysler Aspen (2008 – 2009)
Chrysler Sebring (RJ) (05/2007 – 08/2010)
Chrysler Town&Country (2008 – 2016)

Dodge:
Dodge Avenger (2008 – 2014)
Dodge Caliber (PK) (10/2008 – 12/2010)
Dodge Challenger (2008 – 2014)
Dodge Charger (2009 – 2010)
Dodge Dakota (2008 – 2011)
Dodge Durango (2008 – 2009)
Dodge Grand Caravan (2008 – 2017)
Dodge Journey (JC) (06/2008 – 12/2010) – kan kræve modifikation af radiokonsol
Dodge Magnum (2008 – 2009)
Dodge Nitro (2007 – 2011)
Dodge RAM 1500 (2009 – 2011) – særlige betingelser kan forekomme ift. tænding/SWC
Dodge RAM 2500 (2010 – 2012)
Dodge RAM 3500 (2010 – 2012)
Dodge RAM Chassis CAB (2011 – 2012)
Dodge RAM C/V Tradesman (2012 – 2015)

Jeep:
Jeep Commander (WH) (2008 – 2010)
Jeep Compass (PK) (2009 – 06/2010)
Jeep Compass (PK) (05/2011 – 12/2016)
Jeep Grand Cherokee (WH) (10/2007 – 12/2010)
Jeep Patriot (PK) (2009 – 2017)
Jeep Liberty (2008 – 2012)
Jeep Wrangler (JK) (04/2007 – 02/2011) – kan kræve modifikation af radiokonsol
Jeep Wrangler (JK) (02/2011 – 07/2018) – kan kræve modifikation af radiokonsol

Lancia:
Lancia Voyager (RT) (11/2011 – 08/2015)

Mitsubishi:
Mitsubishi Raider (2008 – 2009)

VW:
VW Routan (2009 – 2015)

Indhold i pakken
2-DIN facia plate / radioramme (sort) til Chrysler/Dodge/Jeep/VW

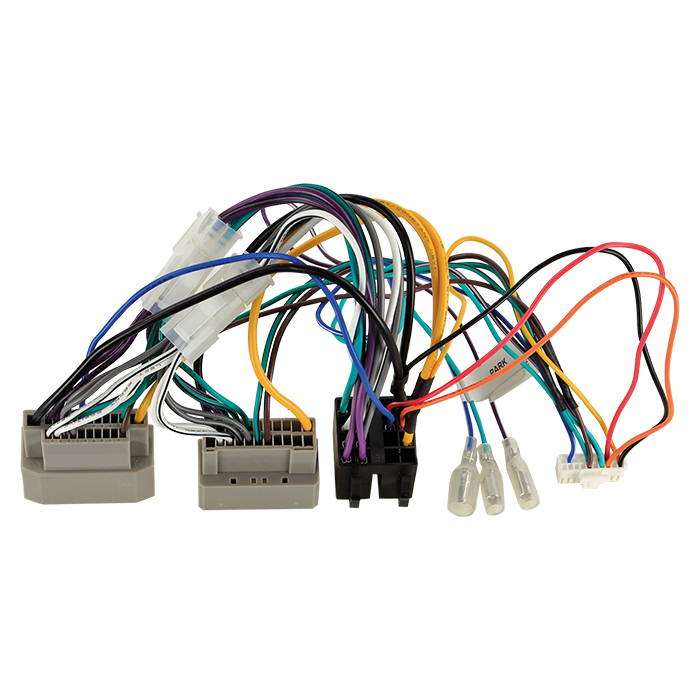

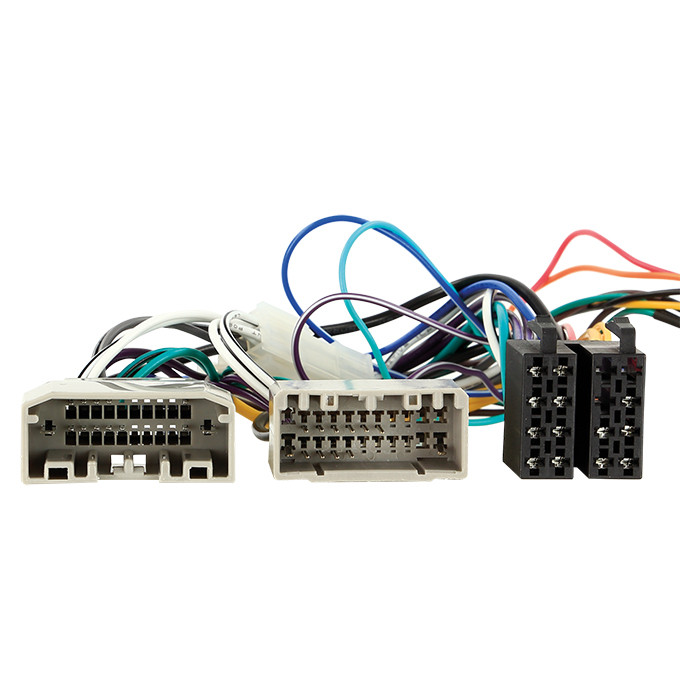

CAN-Bus/SWC interface til Chrysler/Dodge/Jeep/Lancia/Mitsubishi/VW
Multilead til ratbetjening (til forskellige radiofabrikater)
Antenneadapter USA1 til DIN(m) (US-køretøjer)
Antenneadapter Fakra(m) til DIN(m) (passiv)

Valgfrit tilbehør
Adapter til bakkamera (Rear View Camera Adapter) til Chrysler/Dodge/Jeep/Mitsubishi/VW (ekstraudstyr, medfølger ikke).

Monteringsanbefaling
Kontroller alle OEM-funktioner og bilens indstillinger før afmontering.
Foretag tilslutninger spændingsløst, og tilslut først bilens hovedstik til sidst.
Konfigurer interface og eftermarkedsradio i henhold til radioens manual, og gennemfør fuld funktionstest før endelig samling.
Bemærk: Ændringer i kabelføring og udvidelser bør udføres af faguddannet montør og kan påvirke garanti.
