Komplet 2-DIN Kit Citroen/Fiat/Opel ISO/Mini ISO

Komplet 2-DIN Kit Citroen/Fiat/Opel ISO/Mini ISO – radioramme med SWC og adapterkabler

Dette komplette 2-DIN monteringskit (facia plate) i acv premium quality gør det muligt at udskifte bilens originale fabriksradio (OEM head unit) med en eftermarkeds 2-DIN radio, samtidig med at vigtige køretøjsfunktioner og ratbetjening (SWC) kan bevares afhængigt af bilens udstyr og den valgte radio.

Fordele og anvendelse
Mange biler har bilspecifikke originalradioer, der passer til instrumentbordets design. Med dette 2-DIN kit får du en sort radioramme og de nødvendige forbindelser til at integrere ny radio i bilens originale installation.
Kittet er udviklet til køretøjer med åbent dashboard (open dash) og er målrettet Citroen Jumper, Fiat Ducato og Opel Movano i udvalgte årgange.

Bemærk om funktioner og kompatibilitet
Afhængigt af bilens udstyr, softwareversion og den nye radios funktioner kan enkelte originale funktioner være begrænsede eller ikke understøttet (fx Trailer Assist, eCall og visse førerassistentsystemer). Importerede køretøjer eller køretøjer med anden software kan give funktionsafvigelser.
Sammenlign altid de viste stik/konnektorer med bilens stik (optisk og teknisk), og kontroller at en af de kompatible OEM-enheder har været monteret fra fabrikken, før endelig montering.

Tekniske data
Signal: Analog
Farve: Sort
Monteringsudskæring til HU-display: 173 mm x 98,5 mm
Understøttede signaler: SWC (ratbetjening)

Tilslutninger (stiktyper)
Hovedstik: ISO / Mini ISO
Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af radioens input)
FM-antenneadapter: OEM ISO(f) > DIN(m)
DAB+ antenneadapter: OEM Fakra(m) > SMB(f)
Fiat 6-pin T-harness: telefon
Kabel til sikringsboks: hastighedspuls / bakgear-signal (se vejledning)

Telefon og ratknapper
Telefonfunktion understøttes, og på køretøjer med induktiv opladningsenhed understøttes telefonfunktionen ligeledes.
Bemærk: SWC-knapper kan sidde på bagsiden af rattet (se vejledning for korrekt opsætning).

Kabel til sikringsboks – signalfarver
Grøn: hastighedspuls (speed pulse) – sort 60-pin stik, pin 22
Orange: bakgear-signal +12 V – grøn 60-pin stik, pin 17
Indstillinger med dip-switch afhænger af radioens producent og skal sættes efter vejledningen til din eftermarkedsradio.

Passer til følgende køretøjer
Citroen
Citroen Jumper (250) 07/2024 – 2025
Citroen e-Jumper (259) 07/2024 – 2025
Citroen Relay (250) 2024 – 2025
Fiat
Fiat Ducato (ZAF 250) 11/2021 – 11/2023
Fiat Ducato (ZAF 250) 11/2023 – 2025
Fiat e-Ducato (ZAF 250) 04/2021 – 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 – 2025
Opel
Opel Movano Cargo C (Y) 01/2024 – 2025
Opel Movano Electrik Cargo C (Y) 01/2024 – 2025

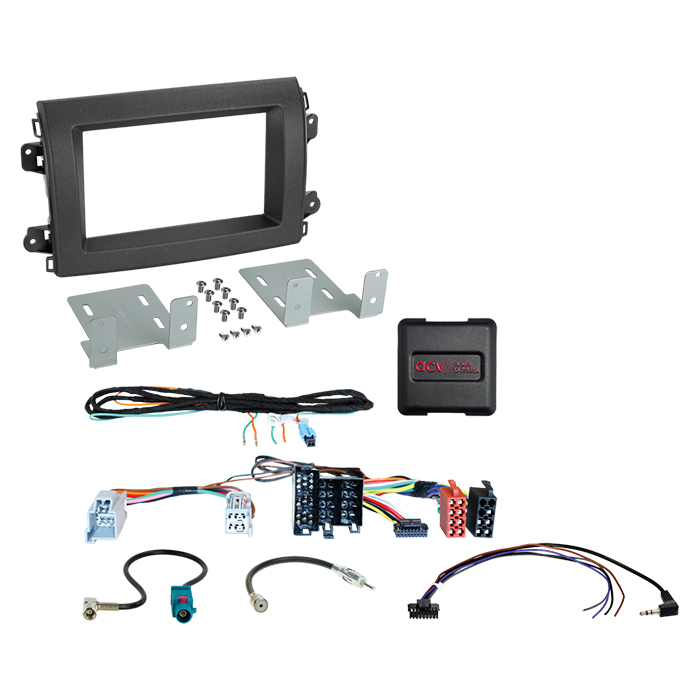

Indhold i pakken
2-DIN radioramme/facia plate til Citroen Jumper / Fiat Ducato / Opel Movano (sort)
SWC interface/kabelsæt til Fiat Ducato 11/2021–2023 (ISO/Mini ISO) med telefonforbindelse
Antenneadapter ISO(f) > DIN(m), ca. 25 cm
DAB+ antenneadapter Fakra Z(m) > SMB(f), 90°, ca. 20 cm

Valgfrit tilbehør (ikke inkluderet)
Lomme/pocket til 2-DIN facia plates, kort version
INBAY® pocket til 2-DIN facia (skruemontering)

Installationsanbefaling
Kontroller bilens OEM-radiofunktioner og køretøjsindstillinger før demontering.
Alle forbindelser skal kontrolleres spændingsløst, og hovedtilslutningen til bilen bør tilsluttes som sidste trin. Udfør funktionstest af ratbetjening, radio, antenne, telefon og relevante køretøjsfunktioner før endelig samling.
Ændringer i kabelopsætning og ekstra tilslutninger bør kun udføres af uddannet fagmontør, da ændringer kan påvirke funktion, garanti og køretøjets systemer.
