Komplet 2-DIN Kit Citroen/Fiat/Opel/Peugeot m. OEM
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724340877 |
| Vægt (Emb.) | 519g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Citroën/Fiat/Opel/Peugeot m. OEM HU – facia, CAN-bus interface, ratbetjening og antenneadapter
Dette acv premium 2-DIN monteringskit er udviklet til køretøjer, hvor bilproducenten har monteret en bilspecifik OEM head unit (HU), som matcher instrumentbordets design. Kittet gør det muligt at udskifte den originale radio/infotainment med en eftermarkeds 2-DIN hovedenhed, samtidig med at centrale signaler og funktioner videreføres via CAN-bus og medfølgende interface.
Installationskittet indeholder de nødvendige adaptere og interfaces til integration i bilens OEM-installation, herunder ratbetjening (SWC) og tilpasning af antennetilslutning. Funktioner kan variere afhængigt af bilens udstyrsniveau og software samt den valgte eftermarkeds HU.
Vigtig kompatibilitet:
Sammenlign altid de afbildede stik/konnektorer med bilens stik, og kontrollér at en af de understøttede OEM head units har været monteret fra fabrikken (Continental 250VP1 / 250VP2 eller Daiichi – afhængigt af bil). Test alle funktioner, køretøjsindstillinger og ratbetjening før endelig montering.
System og stik (tekniske nøgledata):
CAN-bus: Ja

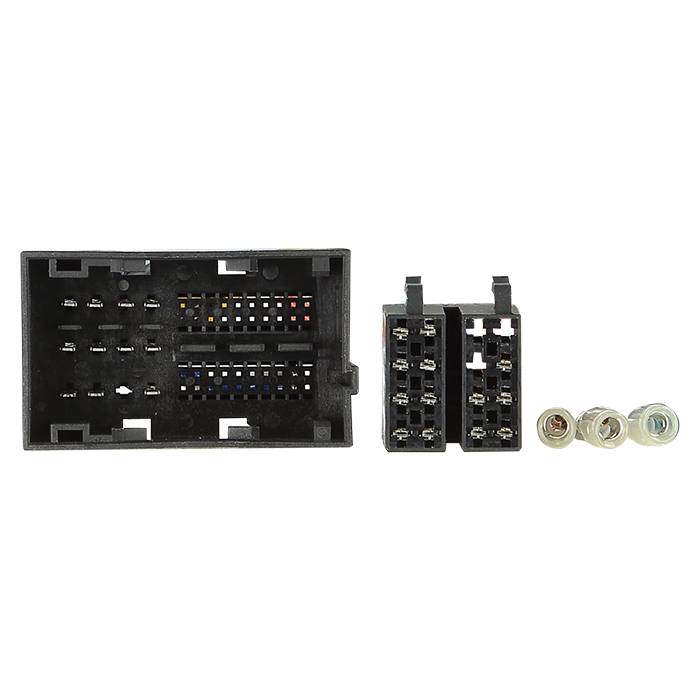

Hovedstik: 52-pin Fiat
OEM antenne: Fakra (hun) til DIN (han) – passiv adapter
Ratbetjening (OEM SWC): via interface og Multilead (HU-afhængig) inkl. Pioneer-kompatibilitet (2022>)
OEM bakkamera: OEM kamera-tilslutning til RCA (han) gul – input til eftermarkeds HU
Radioåbning (displayudskæring):
172 mm x 98,5 mm
Farve:
Piano sort
Tilgængelige signaler (lavstrømsudgange):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: parkeringsbremse-signal (GND)
Maks. samlet belastning på udgange: 100 mA
Ved behov for > 100 mA: brug relæ (spoleresistans min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Bemærk om funktioner og begrænsninger:
Ikke alle bilfunktioner understøttes altid efter retrofit. Afhængigt af bilens udstyr og software kan visse funktioner mangle eller ændre adfærd (fx førerassistentsystemer, fjernlysassistent, trailer-assist, eCall samt dato/tid-justering og visse køretøjsindstillinger). Reimporterede biler eller biler med anden softwarepakke kan have begrænset eller ingen kompatibilitet.
OEM bakkamera – pinout (ved OEM kamera-stik):
Rød: Pin 31 Video+
Hvid: Pin 32 Video-
Sort: Pin 33 Skærm
DIP-switch indstillinger (ved fejldisplay/trip meter efter montering):
DIP-indstillinger skal ændres spændingsfrit (strøm afbrudt).
Mulige kombinationer for afhjælpning: DIP 1 til/fra og DIP 2 til/fra, DIP 3 til/fra (afhængigt af bil).
Funktionsvalg:
DIP 1 ON: 250VP1 OEM HU
DIP 2 ON: 250VP2 OEM HU
DIP 3 ON: Blue&Me OEM funktion
DIP 4 ON: Pioneer
Efter ændring skal CAN-bus nå at lukke ned, før systemet tilsluttes igen.
Passer til følgende køretøjer:
Citroën
Citroën Jumper (250) 05/2014 – 10/2022*
Citroën Jumper (250) 10/2022 – 06/2024*
Citroën e-Jumper (259) 10/2021 – 06/2024*
Citroën Relay (250) 2006 – 2024
Fiat
Fiat 500 (ZAF 312) 07/2016 – 2023
Fiat 500L (ZAF 199) 10/2012 – 07/2017
Fiat 500L (ZAF 199) 07/2017 – 03/2022
Fiat Doblò (ZAF 263) 01/2015 – 06/2022
Fiat Ducato (ZFA 250) 05/2014 – 11/2021*
Opel
Opel Movano Cargo C (Y) 10/2021 – 01/2024*
Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024*
Peugeot
Peugeot Boxer (Y) 09/2014 – 12/2019*
Peugeot Boxer (Y) 08/2018 – 06/2024*
Peugeot e-Boxer (Y) 10/2021 – 06/2024
*Gælder specifikke OEM HU-varianter/udstyr. Kontrollér OEM radio og stiktyper før køb.

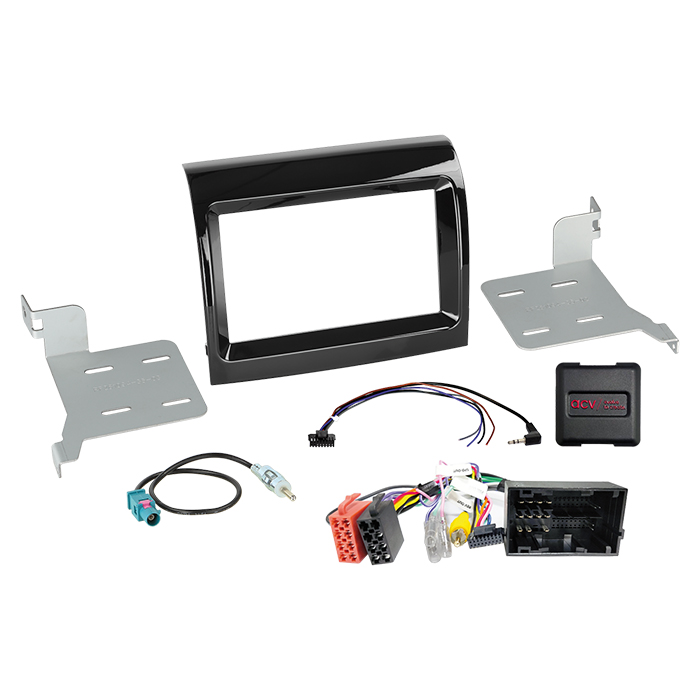

Indhold (scope of delivery):

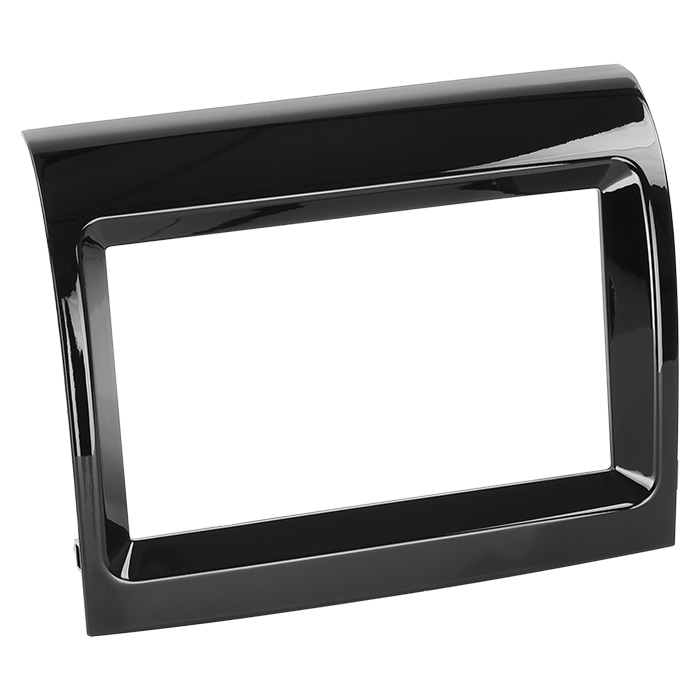

2-DIN facia plate / radioramme til Citroën/Fiat/Opel/Peugeot med OEM HU
CAN-bus/SWC interface til VP1/VP2/Daiichi (52-pin)
SWC multilead til forskellige HU (inkl. Pioneer 2022>)
Antenneadapter Fakra til DIN (passiv)
Tilvalg (ekstraudstyr):
Lomme til 2-DIN facia plates, kort version
INBAY® lomme til 2-DIN facias (skruemontering)
Monteringsanbefaling (kort):
Kontrollér funktioner og indstillinger på OEM HU før demontering.
Tilslut altid spændingsfrit under opsætning/konfiguration.
Tilslut HU-kabler efter radioens manual, og tilslut bilens hovedstik som det sidste.
Udfør software-/interfacekonfiguration iht. vejledning, og test ratbetjening, kamera og øvrige funktioner før endelig samling.
For mere info - Klik her
Komplet 2-DIN Kit Citroen/Fiat/Opel/Peugeot m. OEM HU
Opgrader din varebil eller personbil med en moderne 2-DIN eftermonteringsradio – uden at gå på kompromis med bilens originale udtryk. Dette acv premium quality installationskit er udviklet til biler, hvor producenten har monteret en bilspecifik OEM head unit, og hvor der kræves de rigtige adaptere og interfaces for en pæn og korrekt montering. Kittet samler de nødvendige komponenter til udskiftning af OEM HU og hjælper med at bevare centrale funktioner som CAN-Bus integration og ratbetjening (SWC) afhængigt af bilens udstyr og den nye radio.
Anvendelse
Kittet bruges ved udskiftning af bilens originale radio (OEM HU) til en 2-DIN eftermonteringsradio. Du får en matchende 2-DIN faciaplate, nødvendige stik/adaptere og SWC-løsning, så installationen bliver mere overskuelig og professionel – både visuelt og teknisk.
Følgende signaler stilles til rådighed via interfacet (maks. samlet belastning på udgange: 100 mA):
+12V tænding (klemme 15), +12V belysning (klemme 58), bakgearssignal, speed pulse samt GND park brake-signal.
Tip: Sammenlign altid bilens stik med de viste/angivne stiktyper, og kontroller at din bil faktisk er leveret med en af de understøttede OEM head units, før du starter monteringen.
Kompatibilitet
Citroen
Citroen Jumper (250) 05/2014 - 10/2022
Citroen Jumper (250) 10/2022 - 06/2024
Citroen e-Jumper (259) 10/2021 - 06/2024
Citroen Relay (250) 2006 - 2024
Fiat
Fiat 500 (ZAF 312) 07/2016 - 2023
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 01/2024
Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024
Peugeot
Peugeot Boxer (Y) 09/2014 - 12/2019
Peugeot Boxer (Y) 08/2018 - 06/2024
Peugeot e-Boxer (Y) 10/2021 - 06/2024
Bemærk: Funktioner kan variere ved reimporterede biler eller køretøjer med anden softwarepakke.
Produktinformation
Type: 2-DIN facia plate med HU connector kit og SWC (ratbetjening) til Citroen/Fiat/Opel/Peugeot
Farve: Piano black
Monteringsåbning (radiodisplay): 172 mm x 98,5 mm
CAN-Bus: Ja
Hovedstik: 52-pin Fiat
Antenneadapter: OEM Fakra (hun) til DIN (han), passiv
Bakkamera: Adapter fra OEM bakkamera til RCA (han) gul video-indgang (hvis bilen er udstyret med OEM kamera)
Leveringsomfang:
2-DIN facia plate til Citroen/Fiat/Opel/Peugeot med OEM HU
SWC-interface til VP1/VP2/Daiichi (52-pin)
SWC lead (multilead til forskellige head units / Pioneer 2022-)
Antenneadapter Fakra til DIN
Passer til køretøjer med OEM HU: Continental 250VP1 / 250VP2 samt udvalgte Daiichi-løsninger (afhænger af ledningsnet og bilens opsætning).
Vigtigt at vide
Ikke alle bilfunktioner kan garanteres efter eftermontering. Afhængigt af bilens udstyr, software og den valgte 2-DIN radio kan enkelte funktioner bortfalde eller blive erstattet. Det kan fx omfatte Trailer Assist, E-Call, visse førerassistentsystemer, fjernlysassistent samt visse bilindstillinger (inkl. dato/tid på nogle modeller).
Kontroller altid OEM HU- og bilindstillinger, inden OEM-radioen afmonteres, og lav en funktionstest af ratbetjening, kamera og bilfunktioner, før endelig samling.
Dip switch-indstilling (ved fejlvisning i trip meter efter installation): Justér kun dip switch, når systemet er spændingsløst. Dip switch bruges bl.a. til valg af 250VP1/250VP2, Blue&Me-funktion samt kompatibilitet med visse HU-opsætninger. Efter ændring skal CAN-Bus kunne lukke ned, før du tester igen.
Daiichi OEM HU: Biler med Daiichi OEM HU kan kræve særlig opmærksomhed på ledningsnet. Visse direkte kablede Daiichi-løsninger er ikke kompatible.
Montering og ændringer i kabelføring bør udføres af uddannet fagperson, da fejlkobling kan påvirke funktion, sikkerhed og eventuelle garantibetingelser.
