Komplet 2-DIN Kit Citroen/Fiat/Opel/Peugeot m. OEM

Komplet 2-DIN Kit Citroën/Fiat/Opel/Peugeot m. OEM HU I – radioramme, infotadapter og ratbetjening

Dette ACV premium monteringssæt gør det muligt at udskifte bilens originale OEM head unit (HU) med en eftermarkeds 2-DIN radio/infotainmentskærm, samtidig med at vigtige køretøjsfunktioner integreres via CAN Bus. Kittet er udviklet til udvalgte Citroën, Fiat, Opel og Peugeot-modeller og leveres med facia plate (2-DIN ramme), infotadapter (Infodapter) og SWC-interface/ledning til ratbetjening.

Formål og funktion
Mange biler har fabriksmonterede, køretøjsspecifikke radioer, som er tilpasset instrumentbordets design og bilens elektronik. Dette 2-DIN kit indeholder de nødvendige komponenter til at montere en 2-DIN eftermarkedsenhed og genskabe funktioner som ratbetjening (SWC) og visning/tilgængelighed af udvalgte køretøjsinformationer og indstillinger, afhængigt af bilens udstyr og software.

Bemærk (vigtige kompatibilitetsforbehold)
Funktionalitet kan variere efter bilens udstyrsniveau, softwareversion samt den valgte eftermarkedsradio. Ikke alle bilfunktioner og indstillinger understøttes i alle køretøjer.
Eksempler på funktioner, der kan være begrænsede eller ikke understøttet: Trailer Assist, eCall og visse førerassistentsystemer (inkl. fjernlysassistent). Start/stop-funktion kan ikke være justerbar via systemet.
Importbiler eller biler med afvigende software kan have begrænset kompatibilitet.

Passer til følgende køretøjer
Citroën Jumper (250) 05/2014 – 10/2022*
Citroën Jumper (250) 10/2022 – 06/2024*
Citroën e-Jumper (259) 10/2021 – 06/2024*
Citroën Relay (250) 2006 – 2024
Fiat 500 (312) 07/2016 – 2023
Fiat 500L (199) 10/2012 – 07/2017
Fiat 500L (199) 07/2017 – 03/2022
Fiat Doblò (263) 01/2015 – 06/2022
Fiat Ducato (250) 05/2014 – 11/2021*
Opel Movano Cargo C (Y) 10/2021 – 01/2024*
Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024*
Peugeot Boxer (Y) 09/2014 – 12/2019*
Peugeot Boxer (Y) 08/2018 – 06/2024*
Peugeot e-Boxer (Y) 10/2021 – 06/2024*
*Udvalgte funktioner afhænger af OEM HU-type, bilens udstyr og software.

Kompatible OEM head units (eksempler)
Kittet er beregnet til køretøjer med Continental 250VP1 / 250VP2 OEM HU samt udvalgte Daiichi OEM HU (afhængigt af udførelse). Sammenlign altid bilens stik og den viste/statede OEM HU-type før bestilling og montering.

Farve og pasform
Farve: Piano black
Udsparing (radiodisplay/2-DIN): 172 mm x 98,5 mm

Stik og interfaces
CAN Bus integration
Hovedstik: 52-pin Fiat
Antenneadapter: OEM Fakra (hun) til DIN (han) (passiv)

Ratbetjening (SWC) og stemmeknap
Understøtter køretøjer med ratbetjening (SWC). Kittet er også relevant til køretøjer med voice dial/stemmestyringsknap, hvor korrekt opsætning kan være nødvendig i eftermarkedsradioens menu. Tryk og hold taleknappen i ca. 3 sekunder for adgang til konfigurationsmenu (afhænger af bil/OEM-opsætning).

Signaler (udgange) til eftermarkedsradio
Rød: +12 V tænding (klemme 15)
Orange: +12 V lys/illumination (klemme 58)
Lilla/hvid: +12 V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. samlet belastning på udgange: 100 mA. Ved behov over 100 mA skal relæ anvendes (min. spolemodstand 75 Ohm ved 1 relæ eller 150 Ohm ved 2 relæer).

Bakkamera (vejledende)
Ved opsætning kan bakgearssignal (lilla/hvid) aktiveres via radioens indstillinger, og videosignal tilsluttes typisk til kameraindgang (RCA gul) på eftermarkedsradioen (konfiguration afhænger af HU). Ved OEM bakkamera med OEM-stik kan pinout være: rød = Pin 31 Video+, hvid = Pin 23 Video-, sort = Pin 33 skærm (shield).

Vigtig kontrol før montering
Sammenlign stik/harness visuelt og teknisk med bilens stik, og bekræft at en af de nævnte OEM head units har været monteret fra fabrikken. Kontroller bilfunktioner, køretøjsindstillinger og SWC-funktion, inden endelig samling, da enkelte funktioner kan være udeladt eller erstattet afhængigt af bilens udstyr og eftermarkedsradioens software.

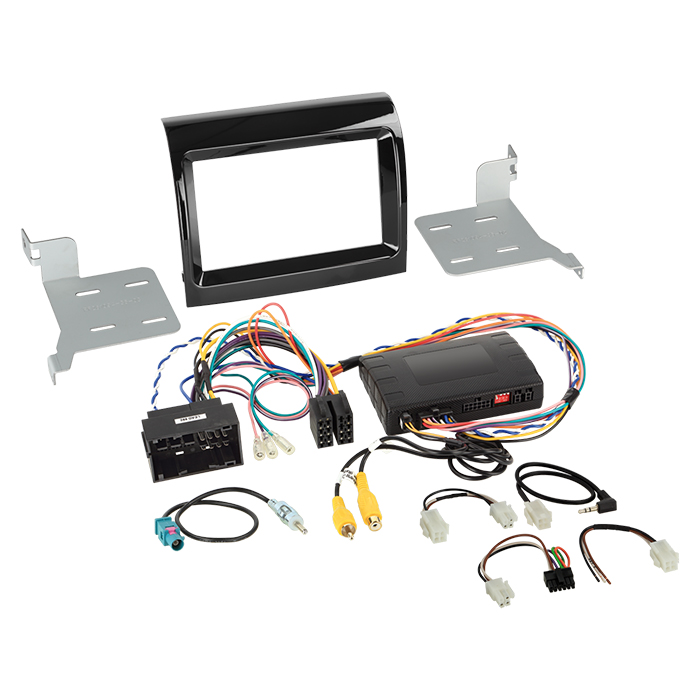

Indhold (scope of delivery)
2-DIN facia plate / radioramme til Citroën/Fiat/Opel/Peugeot med OEM HU (381094-35-1)
Infodapter til Citroën/Fiat/Opel/Peugeot 52-pin Fiat VP1/VP2 (43uft01)
SWC lead Multilead til forskellige HU (inkl. Pioneer 2022>) (42ctmultilead3)
Antenneadapter Fakra til DIN, passiv (1524-01)

Valgfrit tilbehør
Lomme til 2-DIN facia plates, kort version (271000-10)
Pocket INBAY® til 2-DIN facias, skruemonterbar (241000-10-1)

Installationsanbefaling
Dette produkt er beregnet til fagmæssig montering. Følg altid installationsanbefalingerne for de enkelte komponenter.
Kontrollér først alle funktioner i OEM-systemet, afbryd derefter OEM HU spændingsfrit, og kontrollér alle interface-tilslutninger spændingsfrit. Tilslut eftermarkedsradioens kabler iht. radioens manual, og tilslut køretøjets hovedforbindelse som det sidste trin. Konfigurér interface og eftermarkedsradio (SWC/kamera/håndfri/antenne phantom power) og udfør en fuld funktionstest inden endelig montering.
