Komplet 2-DIN Kit Citroen/Fiat/Peugeot RD4 HU /PDC

Komplet 2-DIN Kit Citroën/Fiat/Peugeot RD4 HU / PDC – radioramme, kabler og CAN-bus interface til eftermontering

Dette komplette 2-DIN monteringssæt gør det muligt at udskifte bilens originale RD4/RD6 head unit med en eftermarkeds 2-DIN radio (retrofit HU) i udvalgte Citroën, Fiat, Peugeot og Toyota-modeller. Kittet er udviklet til at passe til bilens instrumentbord og leverer nødvendige analoge styresignaler til retrofit-radioen samt understøttelse af bageste PDC (parkeringssensor) og ratbetjening (SWC) via kompatibel tilslutning.

Anvendelse
2-DIN facia plate (radioramme) + HU-tilslutningskit med CAN-bus interface og SWC-tilslutning til køretøjer med bageste PDC.
Bemærk, at køretøjsfunktioner/indstillinger ikke nødvendigvis understøttes i retrofit-radioen; kittet leverer de nødvendige analoge signaler til drift.

Kompatibilitet – køretøjer
Citroën Berlingo (7) 06/2008 – 03/2012
Citroën Berlingo (7) 04/2012 – 05/2015
Citroën Berlingo (7) 06/2015 – 06/2018
Citroën C2 (J) 12/2004 – 12/2009
Citroën C3 (F) 10/2005 – 01/2010
Citroën C3 Pluriel (H) 01/2003 – 04/2008
Citroën C3 Pluriel (H) 04/2008 – 02/2010
Citroën Jumpy (X) 02/2007 – 03/2012
Citroën Jumpy (X) 03/2012 – 05/2016
Fiat Scudo (ZAF 270) 02/2007 – 07/2016
Peugeot 207 (W) 06/2006 – 06/2009
Peugeot 207 (W) 06/2009 – 07/2015
Peugeot 307 (3 / 3 Break / 3 SW / 3 CC) 06/2005 – 03/2009
Peugeot Expert (X) 02/2007 – 03/2012
Peugeot Expert (X) 03/2012 – 08/2016
Peugeot Partner / Partner Tepee (7) 05/2008 – 03/2012
Peugeot Partner / Partner Tepee (7) 03/2012 – 04/2015
Toyota ProAce 06/2013 – 07/2016

Passer til originale head units
Køretøjer med Blaupunkt / Continental / Siemens VDO RD4 OEM HU (med volumeknap).
Køretøjer med Clarion MQ-RD6 OEM HU (monokromt display og central drejeknap).
Kittet er beregnet til biler med bageste PDC (rear).

Ikke kompatibel med
Køretøjer med Bosch OEM HU.
Køretøjer med Continental RD45 OEM HU (med volumeknap) – kræver alternativt kit (henvisning i producentdata: 42a-1041-008).
Køretøjer med Magneti Marelli RT3 / RT6 / Harman Becker OEM navigation.
Køretøjer med JBL OEM forstærkersystem.
Bemærk: Reimporterede biler eller biler med anden software kan have begrænset/afvigende funktionalitet.

Radioramme / frontpanel
Farve: Sort
Monteringsudskæring (HU/display): 173 mm x 98,5 mm
Inkluderer 2-DIN installationskit/facia plate til korrekt montering i instrumentbordet.

Tilslutninger og adaptere
CAN-bus interface: Ja
Hovedstik: 40-pin Quadlock (Citroën/Peugeot)
Ratbetjening (SWC): OEM SWC til 3,5 mm jack / løse ledninger (afhænger af retrofit-radio)
Antenneadapter: Fakra (han) til DIN (han) med 12V phantom power
AUX-adapter: OEM AUX til RCA (han) rød/hvid
RCA (han) gul: ikke tilsluttet

Leverede signaler (analoge styresignaler til retrofit HU)
Rød: +12V tænding (klemme 15)
Orange: +12V belysning/illumination (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremse-signal
Blå: +12V antenne remote
Maks. belastning på udgange: 250 mA
Ved strømbehov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer).

SWC og PDC – vigtig information
SWC (ratbetjening): Kittet leverer nødvendige analoge signaler til styring af retrofit-radio, men køretøjsfunktioner eller avancerede indstillinger understøttes ikke nødvendigvis.
PDC bag: Understøttet. PDC-lyde kan blive ført til højttalerudgang; i biler uden originale baghøjttalere kan det være nødvendigt at bytte front/bag-højttalerforbindelser i ISO-stikket for korrekt gengivelse.
Køretøjer med PDC-knap: PDC-lydfunktion skal være aktiveret i bilens opsætning.

ECO-mode (nogle modeller)
Ved ECO-mode kan det være nødvendigt at tilslutte konstant +12V (klemme 30) direkte til batteriet via sikring for stabil drift af eftermonteringsradio og interface.

Kontrol før montering
Sammenlign altid de viste stik og ledningsnet med bilens stik og kontroller, at de passer både optisk og teknisk.
Kontroller, at en af de angivne OEM head units (RD4/RD6) har været monteret originalt.
Før endelig samling: test ratbetjening, PDC og alle relevante funktioner/indstillinger.

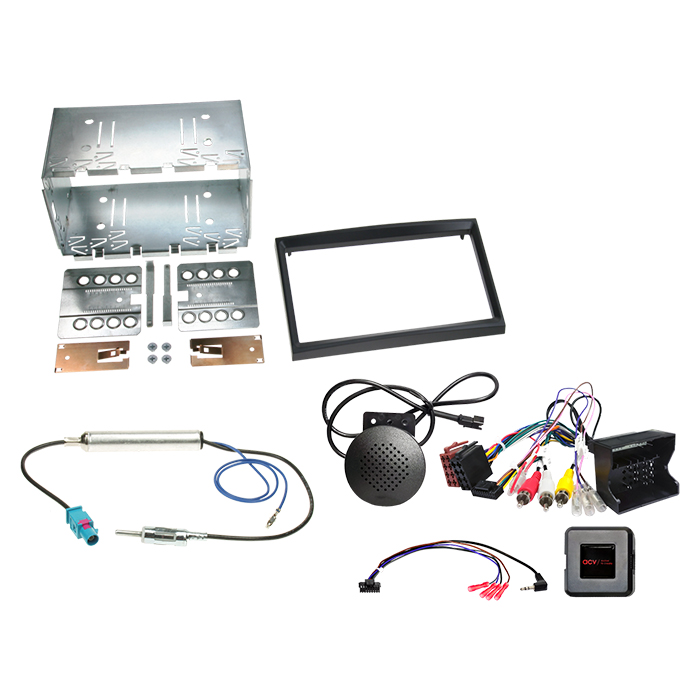

Indhold i pakken
2-DIN facia plate / radioramme Citroën/Fiat/Peugeot/Toyota, sort (381040-02-1)
SWC kabel/interface Citroën/Peugeot 40-pin Quadlock multilead med PDC bag (42xpg013-0)
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03-0)

Monteringsanbefaling
Af hensyn til CAN-bus og køretøjets elektronik bør montering og eventuelle ændringer i kabling udføres af en faguddannet montør.
Følg retrofit-radioens manual for opsætning af ratbetjening, antenne phantom power, evt. kamera og håndfri, samt eventuelle DIP-switch indstillinger i interface (hvis relevant for radiofabrikat).
