Komplet 2-DIN Kit Fiat 500 10/2007-07/2015 grå
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724674927 |
| Vægt (Emb.) | 761g |
| Rumfang (Emb.) | 0.0090045 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 115mm |
Komplet 2-DIN kit til Fiat 500 10/2007-07/2015 – perlegrå radioramme med CAN-bus/SWC adapter
Dette komplette 2-DIN monteringssæt gør det muligt at udskifte bilens originale radio (OEM head unit) med en eftermarkeds 2-DIN radio, samtidig med at du får de nødvendige analoge signaler via CAN-bus interface til en stabil og korrekt installation i instrumentbordet.
Kit’et er udviklet til Fiat 500 med CAN-bus i ISO-strømstikket og er særligt relevant til biler, der originalt er leveret med Blaupunkt, Delphi eller VDO OEM-radio. Facia-pladen leveres i farven perlegrå og har faste luftdyser, så resultatet matcher bilens originale design.
Passer til følgende køretøjer:
Fiat 500 (ZAF 312) 10/2007 – 07/2015
Farve og mål:
Farve: Perlegrå
Monteringsudskæring (radio/display): 171 mm x 97 mm
Bemærk (vigtigt før køb):
System: CAN Bus
Stiktype: ISO / Mini ISO
SWC (ratbetjening): Leverer nødvendige analoge signaler til eftermarkedsradio, men understøtter ikke bilens funktioner/indstillinger i radioens menuer
Køretøjer med Blue&Me: Silverbox-modulet skal forblive installeret
Sammenlign altid de viste/angivne stik med stikkene i bilen og kontroller, at de passer både optisk og teknisk før montering
Genimporterede biler eller biler med anden software kan have funktionsbegrænsninger eller være inkompatible på enkelte punkter
Montering:
Facia-plade med faste luftdyser
Betinget eftermonterbar: Der kan være behov for tilpasningsarbejde på den originale ventilationskanal med værkstedsværktøj (se manual)
Tilgængelige signaler (analog output via interface):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: Hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Blå: +12V forstærker remote (Amp remote)*
Maks. samlet belastning på udgange: 100 mA
Ved strømbehov over 100 mA: Brug relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer)
SWC og funktionalitet:
SWC connector kit leverer de nødvendige analoge signaler til betjening af eftermarkedsradio via ratbetjening (afhængigt af radioens kompatibilitet og software). Køretøjsfunktioner eller køretøjsindstillinger understøttes ikke, og enkelte betjeningsfunktioner kan mangle eller blive erstattet afhængigt af bilens udstyr og den valgte radio.
Anbefalet kontrol før endelig samling:
Kontrollér OEM-radioens funktioner og bilens tilgængelige indstillinger
Kontrollér stik og interface-tilslutninger uden spænding
Test ratbetjening, køretøjsfunktioner og relevante signaler før endelig montering i instrumentbordet

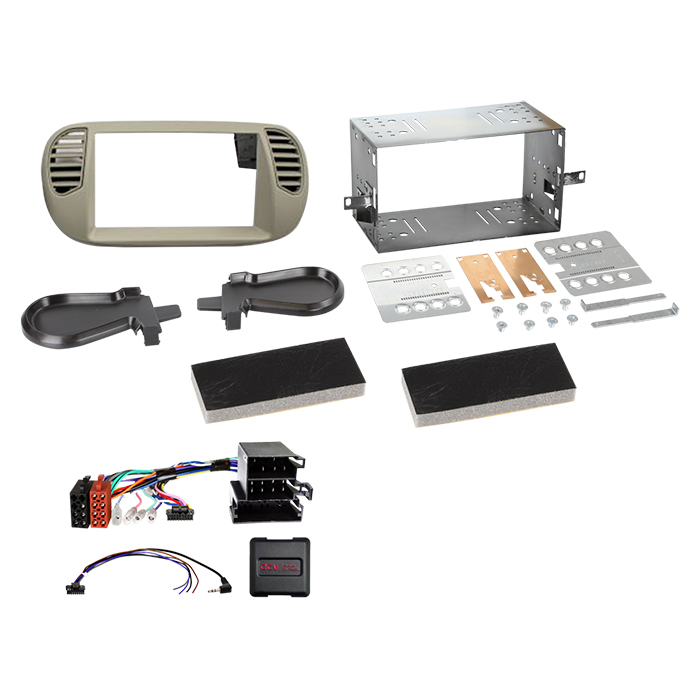

Indhold i pakken:
2-DIN facia plate/radioramme til Fiat 500 10/2007–07/2015, perlegrå
SWC CAN-bus/Mini ISO interface (Citroën/Fiat/Opel/Peugeot kompatibel type)
SWC multilead (kabel til tilpasning mod forskellige eftermarkedsradioer)
Optionalt tilbehør:
Active system adapter Alfa Romeo/Lancia ISO > ISO (varenr. 13-1001-50) – anvendes ved specifikke aktive lydsystemer
For mere info - Klik her
Komplet 2-DIN Kit Fiat 500 10/2007-07/2015 grå
Opgrader din Fiat 500 med et komplet 2-DIN monteringssæt, der gør det enkelt at udskifte den originale radio med en moderne aftermarked head unit. Kittet er udviklet til at passe bilens instrumentbord visuelt og teknisk og leveres i pearl grey (grå), så du får en flot og integreret installation.
Anvendelse
Dette kit bruges til montering af en 2-DIN radio/navigation i Fiat 500 og indeholder de nødvendige komponenter til at erstatte en OEM-radio, herunder facia-ramme og tilslutnings-/interface-løsning med SWC (ratbetjening) via CAN Bus. SWC-connector-kittet leverer de nødvendige analoge signaler til drift af den nye head unit, men bilens funktioner/indstillinger i OEM-menuer understøttes ikke.
Bemærk: Der kan være behov for tilpasning af den originale ventilationskanal med værkstøjsværktøj (se manual) for korrekt pasform, da facia-pladen leveres med faste luftdyser.
Kompatibilitet
Passer til: Fiat 500 (ZAF 312) 10/2007 - 07/2015.
Kittet er beregnet til biler med CAN Bus i ISO strømstik og til køretøjer, hvor der fra fabrikken kan være monteret Blaupunkt / Delphi / VDO OEM head unit.
Blue&Me: Har din bil Blue&Me, skal silverbox-modulet blive siddende.
Vigtigt: Sammenlign altid de viste stiktyper med stikkene i din bil og kontroller, at de passer både optisk og teknisk. Reimporterede biler eller biler med anden software kan have begrænset funktionalitet.
Produktinformation
Type: Facia plate 2-DIN og HU connector kit med SWC til Fiat.
Farve: Pearl grey (grå).
Monteringsudskæring (HU display): 171 mm x 97 mm.
Tilslutning: ISO / Mini ISO.
CAN Bus: Ja.
Signaler leveret i kittet:
+12V tænding (klemme 15): rød
+12V lys/dæmper (klemme 58): orange
+12V bakgear-signal: lilla/hvid
Hastighedspuls: pink
Parkbremse GND-signal: grøn
+12V Amp remote: blå (udgang)
Maks. belastning på udgange: 100 mA i alt. Ved behov over 100 mA skal der anvendes relæ (spolemodstand min. 75 Ohm ved 1 relæ eller min. 150 Ohm ved 2 relæer).
Leveringsomfang:
2-DIN facia plate til Fiat 500 10/2007-07/2015 (pearl grey)
SWC interface ISO CAN BUS/Mini ISO
SWC lead til multilead (afhængigt af head unit-type)
Vigtigt at vide
Før endelig montering anbefales det at teste alle funktioner i bilen, herunder ratbetjening (SWC), belysning, bakgear-signal og øvrige relevante signaler. Kontroller også bilens eksisterende OEM-indstillinger, da køretøjsfunktioner og settings ikke overføres via dette kit.
Afhængigt af bilens udstyr samt funktioner og software i din nye 2-DIN radio kan enkelte betjeningsfunktioner udgå eller blive erstattet. Alle ændringer og tilpasninger bør udføres af uddannet montør, og al omkobling skal foretages spændingsfrit. Modifikation af ledningsnet kan påvirke garanti.
