Komplet 2-DIN Kit Fiat Doblo(ZAF 263)/Opel Combo D
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345865 |
| Vægt (Emb.) | 318g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Fiat Doblo (ZAF 263) / Opel Combo D – radioramme, CAN-Bus og ratbetjeningsadapter
Dette komplette 2-DIN monteringssæt i acv premium kvalitet gør det muligt at udskifte bilens originale OEM-headunit med en eftermarkeds 2-DIN radio, så du får en pæn og korrekt integration i instrumentbordet. Kittet indeholder faciaplate (radioramme), ledningsadapter med CAN-Bus signaludtag samt adapter til OEM antennestik.
Funktion og anvendelse:
Mange biler leveres med bilspecifikke radioenheder, der passer præcist til bilens design og stik. Med dette 2-DIN kit får du de nødvendige komponenter til at montere en eftermarkedsradio og hente de analoge signaler, der typisk skal bruges til moderne hovedenheder (f.eks. tænding, lys, bak, hastighed og håndbremse).
Vigtigt om ratbetjening (SWC):
SWC-tilslutningen leverer nødvendige analoge signaler til en eftermonteret radio, men understøtter ikke bilfunktioner eller køretøjsindstillinger via OEM-menuer.
Bemærk: Funktioner kan variere afhængigt af bilens udstyr og den eftermonterede radios software. Kontroller altid stiktyper visuelt og teknisk før montering.
Kompatibilitet (passer til følgende køretøjer):
Fiat Doblo (ZAF 263) 02/2010 – 01/2015
Opel Combo D 01/2012 – 08/2018
Forudsætninger og begrænsninger:
Til køretøjer med CAN-Bus i ISO strømstik.
Til biler med Blaupunkt / Delphi / VDO OEM headunit.
Biler med Blue&Me: Blue&Me-modulet skal forblive installeret.
Installation er ikke altid retrofittable i alle varianter – se monteringsvejledning for begrænsninger og dip switch-indstillinger til radioproducent.
Tilslutninger og stik:
CAN-Bus: Ja
Hovedstik: ISO / Mini ISO
Ratbetjening (OEM SWC): 3,5 mm jack / løse ledninger (afhængigt af radioens krav)
Antenneadapter: OEM antenne ISO (han) til DIN (han)
Blå ledning: +12V amp remote (til ekstern forstærker, hvor relevant)
Tilgængelige signaler (analoge udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (VSS)
Grøn: GND parkbremse-signal
Maks. belastning på udgange: 250 mA
Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm ved 1 relæ / min. 150 Ohm ved 2 relæer)
Farve:
Sort

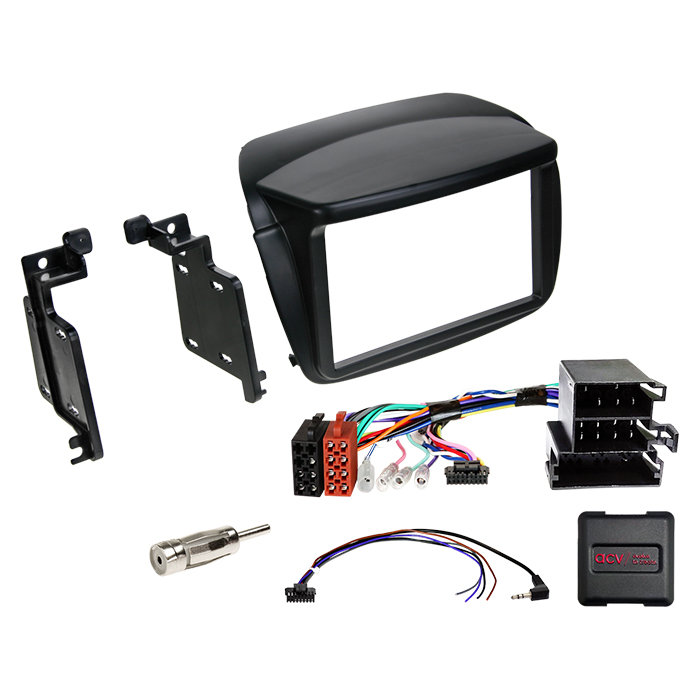

Indhold i pakken:
2-DIN faciaplate / radioramme til Fiat Doblo (ZAF 263) / Opel Combo D
SWC lednings- og signaladapter (Mini ISO multilead, løs kabelstamme)
Antenneadapter ISO (hun) til DIN (han)
Montageanbefaling:
Kontroller først alle funktioner i bilens originale radio og relevante køretøjsindstillinger.
Frakobl altid OEM-radioen spændingsfrit før tilslutning.
Indstil interface og eventuelle dip switches spændingsfrit, og udfør funktionskontrol af ratbetjening og bilfunktioner før endelig samling.
Anbefales monteret af fagperson, da fejltilslutning kan medføre bortfald af funktioner eller behov for genmontering af OEM-radio.
For mere info - Klik her
Komplet 2-DIN Kit Fiat Doblo(ZAF 263)/Opel Combo D
Opgrader bilens infotainment med et komplet 2-DIN monteringssæt til Fiat Doblo (ZAF 263) og Opel Combo D. Sættet er udviklet i acv premium quality og gør det muligt at udskifte bilens originale radio (OEM head unit) med en eftermonteret 2-DIN enhed, så du får et flot resultat, der passer til instrumentbordets udtryk.
Anvendelse
Dette kit bruges til eftermontering af 2-DIN radio og inkluderer de nødvendige komponenter til at erstatte OEM-enheden, herunder faciapanel, kabel-/HU-tilslutning med SWC (ratbetjening) signaler samt antenneadapter.
SWC-connector-kittet leverer de nødvendige analoge signaler til en kompatibel eftermonteret head unit. Bilfunktioner og køretøjsindstillinger understøttes ikke, og enkelte betjeningsfunktioner kan afhænge af bilens udstyr samt funktioner/software i den nye radio.
Kompatibilitet
Fiat
Fiat Doblo (ZAF 263) 02/2010 - 01/2015
Opel
Opel Combo D 01/2012 - 08/2018
Passer til biler med CAN Bus og typisk til køretøjer med OEM radio fra Blaupunkt / Delphi / VDO samt CAN Bus i ISO-strømstikket.
Har bilen Blue&Me, skal modulet forblive installeret.
Produktinformation
Type: 2-DIN faciaplate og HU-connector kit med SWC (ratbetjening)
Farve: Sort
Stik/tilslutninger:
ISO / Mini ISO
OEM SWC til 3,5 mm jack og/eller løse ledninger (afhængigt af opsætning)
OEM antenne ISO (han) til DIN (han)
Signaler der leveres:
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls-signal
Grøn: GND parkeringsbremse-signal
Udgangsbelastning: Maks. 250 mA
Ved behov over 250 mA kræves relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer)
Blå ledning: +12V amp remote (til fx forstærkerstyring)
Indhold i pakken:
2-DIN faciaplate til Fiat Doblo (ZAF 263) / Opel Combo D
SWC multilead (Citroën/Fiat/Ford/Opel/Peugeot) Mini ISO
Antenneadapter ISO (hun) til DIN (han)
Vigtigt at vide
Kontrollér altid, at stik og kabelsæt matcher bilens originale forbindelser både optisk og teknisk, og at en af de angivne OEM-radioer har været monteret i bilen.
Før endelig montering anbefales det at teste radiofunktion, ratbetjening og bilens funktioner/indstillinger. Importerede biler eller biler med anden software kan have afvigelser, der kan påvirke kompatibiliteten.
Installation kan kræve korrekt opsætning via DIP-switch afhængigt af radiofabrikant, og visse installationer kan være ikke-eftermonterbare i specifikke konfigurationer. Følg altid montagevejledningerne til de enkelte komponenter, og udfør ændringer i ledningsnettet spændingsløst. For bedst resultat bør montering udføres af en faguddannet installatør.
