Komplet 2-DIN Kit Ford Custom 2012-2016 Euro5 phoenix

Komplet 2-DIN Kit Ford Custom 2012-2016 Euro5 phoenix s – faciaplate, CAN-bus interface og adaptere til eftermontering

Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte den originale fabriksradio (OEM head unit) i Ford Transit Custom og Tourneo Custom med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner bevares via CAN-bus. Kittet er udviklet til køretøjer med Euro5 emissionsstandard og er tilpasset bilens dashboarddesign i farven phoenix silver.

Vigtigt før montering:
Sammenlign altid stik og ledningsnet på billeder/produktdata med stikkene i bilen, og kontrollér at der oprindeligt har siddet en kompatibel OEM-enhed.
Kontrollér alle funktioner og køretøjsindstillinger på den originale radio inden afmontering, og udfør en fuld funktionstest af ratbetjening (SWC), køretøjsindstillinger og display inden endelig samling.
Afhængigt af bilens udstyr og funktioner i den nye radio kan enkelte funktioner mangle eller blive erstattet af andre. Ikke alle driver assist-funktioner understøttes i alle opsætninger.

Kompatibilitet (køretøjer):
Ford Transit Custom (FAC/FDA) 08/2012 – 06/2016
Ford Transit Tourneo Custom (FAC/FAD) 08/2012 – 06/2016

Krav til køretøj/udstyr:
Køretøjer med Euro5 emissionsstandard
Køretøjer med ratbetjening OK og/eller taleknap
Køretøjer med OEM display (ikke OEM 7" touchskærm)
Køretøjer med CD-afspiller placeret under displayet

Bemærk om SYNC og navigation:
SYNC: SYNC-funktion understøttes ikke. SYNC- og Bluetooth-funktioner skal deaktiveres før installation (nødkald via SYNC deaktiveres sammen med BT).
OEM navigation: Interfacefunktioner kan være delvist ikke-kompatible, afhængigt af software og udstyrsniveau.
Importerede køretøjer eller køretøjer med anden software kan have begrænset kompatibilitet.

Farve og fysisk pasform:
Farve: phoenix silver
Monteringsudskæring (HU/display): 172 mm x 98,5 mm

Tilslutninger og adaptere (oversigt):
CAN Bus integration
Hovedstik: 24-pin Ford
Ratbetjening (OEM SWC) tilslutning: 3,5 mm jack og/eller løse ledninger (afhænger af radio)
Antenneadapter: Fakra(m) til DIN(m) med 12V phantom power
AUX: OEM AUX til RCA(m) rød/hvid
Monitor/Display forbindelser: AMP monitor connector til OEM monitor samt OEM monitor connector til interface

Tilgængelige signaler via interface (udvalgte):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Belastning på udgange: maks. 250 mA
Ved forbrug over 250 mA kræves relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
PDC chimes bag: understøttet
Chimes: understøttet
Vehicle settings: understøttet
Bemærk: På biler med lille display og 2 indstillingsknapper til højre understøttes dato-indstilling ikke.

Betjening af køretøjsindstillinger (for at undgå fejl):
Sluk den eftermonterede radio (retrofit HU)
Tryk på taleknappen i maks. 2 sekunder for at gå ind i indstillinger
Udfør kun indstillinger som beskrevet i manualen
Ved fejl i indstillingstilstand: prøv igen efter CAN-bus er gået i sleep (CAN bus shut down)

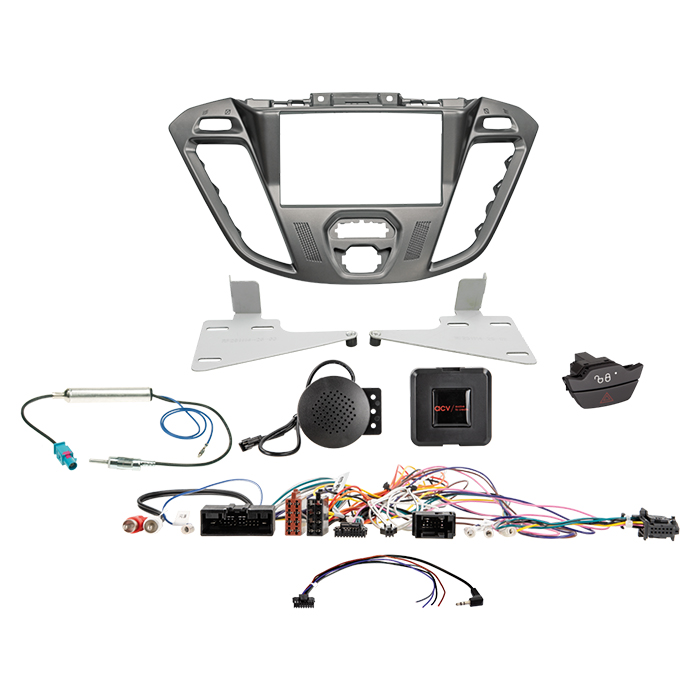

Leveringsomfang:
2-DIN faciaplate Ford Custom phoenix silver (381114-26-1)
SWC interface/kabelsæt Ford 24-pin/display multilead (42sxo008-0)
Antenneadapter Fakra(m) til DIN(m) med 12V phantom power (1524-03-0)
Ford kontaktmodul til havariblink/centrallås (261114-02-0)

Valgfrit tilbehør (til faciaplate):
Kort lomme/pocket til 2-DIN faciaplate (271000-10)
INBAY pocket til 2-DIN facia (skruemonterbar) (241000-10-1)
Afhængigt af OEM HU kan ekstra tilbehør være nødvendigt, f.eks. airbag-advarselslampe eller kortholder (se kompatibilitet og bilens opsætning).

Monteringsanbefaling:
Kontrollér OEM-funktioner og bilindstillinger før afbrydelse
Tilslut og konfigurer interface og HU-kabel uden spænding
Tilslut radioen iht. radioens manual og tilslut øvrige forbindelser (SWC, antennephantom, kamera/håndfri osv.)
Tilslut bilens hovedstik som det sidste trin
Udfør softwarekonfiguration af interface og indstil radioen efter producentens anvisninger
Foretag fuld funktionstest før endelig samling

Bemærk om installation:
Indgreb i kabelkonfiguration, alternative forbindelser eller forlængelser bør kun udføres af uddannet fagperson. Ændringer i det præmonterede ledningsnet kan påvirke garanti og funktion, og skal verificeres ved måling og sammenligning med bilens ledningsdiagram før tilslutning.
