Komplet 2-DIN Kit Ford Ecosport(JK8) 02/2014-10/2017
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345940 |
| Vægt (Emb.) | 546g |
| Rumfang (Emb.) | 0.01249248 |
| Bredde (Emb.) | 260mm |
| Længde (Emb.) | 364mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit Ford EcoSport (JK8) 02/2014-10/2017 – radioblende, interface og adaptere til eftermontering
Dette komplette 2-DIN monteringskit til Ford EcoSport (JK8) gør det muligt at udskifte bilens originale OEM head unit med en 2-DIN eftermarkedsradio, samtidig med at relevante bilfunktioner og signaler kan bevares via medfølgende CAN Bus-interface og adaptere. Sættet er sammensat til at matche instrumentbordets design og sikre en teknisk korrekt installation.
Vigtigt før køb og montering:
Sammenlign de viste stik/konnektorer med dem i bilen, og kontrollér at de passer både optisk og teknisk.
Kontrollér også, at en af de kompatible OEM-enheder har været monteret fra fabrikken.
Afhængigt af bilens udstyr og funktionerne i den valgte eftermarkedsradio kan enkelte funktioner mangle eller blive erstattet af andre.
I nogle tilfælde understøttes ikke alle bilfunktioner (fx visse førerassistentsystemer).
Passer til følgende køretøjer:
Ford EcoSport (JK8) 02/2014 – 10/2017
Farve og mål:
Farve: Sølv
Monteringsudskæring (HU/display): 178 mm x 101 mm
System og tilslutninger:
CAN Bus
Hovedstik: 24-pin Ford
Ratbetjening (SWC): OEM SWC til 3,5 mm jack og løse ledninger
Antenneadapter: OEM Fakra (m) til DIN (m) (passiv)
AUX: OEM AUX til RCA (m) rød/hvid
Monitorforbindelser: AMP monitor connector til OEM monitor samt OEM monitor connector til interface
Understøttede funktioner (afhængigt af bil og udstyr):
SWC (ratbetjening) understøttet
PDC-chimes bag understøttet
Chimes understøttet
Køretøjsindstillinger understøttet
Bemærk: På køretøjer med lille display og 2 indstillingsknapper i højre side understøttes datoindstillinger ikke.
Tilgængelige signaler (udgange, maks. belastning 250 mA):
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Ved strømbehov over 250 mA: anvend relæ (spoleresistans min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).
Kompatibilitetskrav og begrænsninger:
Gælder for køretøjer med Euro5-emissionsstandard
Køretøjer med ratbetjening OK og/eller taleknap
Køretøjer med OEM display
Køretøjer med CD-afspiller under displayet
Køretøjer uden OEM 7" touchskærm
SYNC: SYNC-funktion understøttes ikke (deaktiver SYNC og Bluetooth før installation)
OEM navigation: interface-funktioner kan være delvist inkompatible
Genimporterede køretøjer eller biler med anden software kan have funktionsmæssige begrænsninger
Monteringsbemærkninger:
Installationen er ikke retrofittable i alle opsætninger.
Der kan være nødvendigt tilpasningsarbejde i radioskaftet øverst samt tilpasning af ventilationsdyser (kræver værktøj og faglig erfaring).
Vigtige indstillinger (for at undgå fejl):
Deaktiver SYNC-funktioner og Bluetooth før installation for at undgå fejl i display og køretøjsindstillinger.
For at undgå fejl i indstillingsmenu: Sluk eftermarkedsradioen, tryk taleknappen i maks. 2 sekunder for at åbne indstillinger, og foretag kun ændringer som beskrevet i manualen.
Ved fejl i indstillingsmode: udfør indstillinger igen efter CAN Bus shut down.
DIP-switch-indstillinger afhænger af radiofabrikant (se manualen).

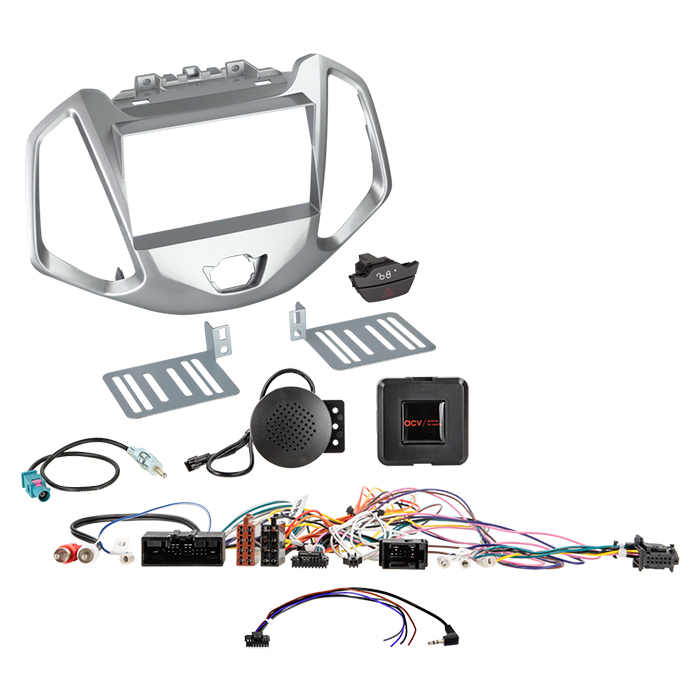

Indhold (scope of delivery):
2-DIN radioblende til Ford EcoSport (JK8) 02/2014-10/2017 (sølv)
SWC/CAN-interface til Ford (24-pin/display, multilead)
Antenneadapter Fakra (m) til DIN (m), passiv
Kontaktmodul til havariblink/centrallås
Tilvalg:
Lomme til 2-DIN radioblender (kort version)
INBAY® lomme til 2-DIN radioblender (skruemontering)
Anbefalet kontrol- og tilslutningsrækkefølge:
1) Kontrollér alle funktioner og køretøjsindstillinger på OEM-radioen.
2) Afbryd OEM-radioen spændingsfrit.
3) Kontrollér alle interfaceforbindelser spændingsfrit.
4) Indstil interface (hardware/konfiguration) spændingsfrit.
5) Tilslut radioens kabel iht. eftermarkedsradioens vejledning.
6) Tilslut øvrige forbindelser iht. eftermarkedsradioens vejledning.
7) Tilslut hovedstikket til bilen til sidst.
8) Konfigurér interface og test ratbetjening samt bilfunktioner før endelig samling.
For mere info - Klik her
Komplet 2-DIN Kit Ford Ecosport(JK8) 02/2014-10/2017
Opgrader din Ford EcoSport med en moderne 2-DIN autoradio, uden at gå på kompromis med bilens originale udtryk og funktioner. Dette komplette 2-DIN monteringssæt er udviklet til at erstatte den fabriksmonterede head unit og indeholder de nødvendige adaptere og interfaces, så installationen bliver så korrekt og professionel som muligt. Sættet er leveret i sølv og matcher instrumentbordets design.
Anvendelse
Kittet bruges til montering af en 2-DIN eftermonteringsradio i Ford EcoSport, hvor der fra fabrikken er monteret model-specifik radio/løsning. Det medfølgende interface hjælper med at genskabe centrale bilfunktioner ved radio-udskiftning, herunder understøttelse af udvalgte lydsignaler og betjening.
Bemærk at der kan være behov for tilpasningsarbejde i radioslottet (øverst) samt ved luftdyserne med passende værktøj, og at installation anbefales udført af fagperson.
Kompatibilitet
Bil: Ford EcoSport (JK8) 02/2014 - 10/2017
Forudsætninger/udstyr: Køretøjer med Euro5-emissionsstandard, med ratbetjening og/eller voice-knap, med OEM display og CD-afspiller under displayet, og uden original 7" touchskærm.
SYNC: Ved SYNC-udstyr understøttes SYNC-funktioner ikke, og SYNC/BT skal deaktiveres før montering.
OEM navigation: Interface-funktioner kan være delvist inkompatible afhængigt af original navigation og eftermonteringsradioens software.
Genimporterede biler eller biler med anden software kan have afvigelser i funktioner.
Produktinformation
Type: 2-DIN radioblende/monteringskit med HU-tilslutning og SWC-interface (ratbetjening) til Ford (CAN Bus)
Farve: Sølv
Monteringsåbning (HU/display): 178 mm x 101 mm
Tilslutninger/adaptere: 24-pin Ford, OEM antenne Fakra (m) til DIN (m), OEM SWC til 3,5 mm jack/løse ledninger, OEM AUX til RCA (rød/hvid), samt tilslutning til OEM monitor via interface.
Tilgængelige signaler: +12V tænding (klemme 15), +12V illumination (klemme 58), baksignal, hastighedspuls, parkbremse GND.
Udgangsbelastning: Maks. 250 mA (ved højere strømforbrug kræves relæ i henhold til specifikation).
Understøttelse: SWC, PDC-lyd bag (chimes), chimes, køretøjsindstillinger.
Leveringsomfang: 2-DIN radioblende, SWC/24-pin ledningssæt til display, antenneadapter Fakra til DIN, samt kontaktmodul til havariblink/centrallås.
Valgfrit tilbehør: Opbevaringslomme (kort) eller INBAY-lomme til 2-DIN (sælges separat).
Vigtigt at vide
Før endelig montering skal du sammenligne stiktyperne på kablet med bilens originale stik og sikre, at de passer både optisk og teknisk. Kontroller også at en af de angivne OEM-enheder har været monteret i bilen.
Funktionstest (ratbetjening, lydsignaler, bilindstillinger m.m.) skal udføres før endelig samling. Afhængigt af bilens udstyr og eftermonteringsradioens funktioner/software kan visse funktioner bortfalde eller blive erstattet.
Ikke alle førerassistentsystemer understøttes nødvendigvis (fx Trailer Assist, eCall m.fl.).
SYNC/BT: Deaktiver SYNC-funktioner og Bluetooth før installation for at undgå fejl og utilsigtet deaktivering af nødopkaldsfunktioner.
Montering og eventuelle ændringer i kabling/konfiguration bør udføres af uddannet montør, da fejltilslutning kan påvirke bilens funktioner og i nogle tilfælde garantiforhold.
