| Varenummer | 249 621114212 |
| LEVERANDØR NR. | 621114-21-2 |
| EAN | 4026724674071 |
| Vægt (Emb.) | 896g |
| Rumfang (Emb.) | 0.028231 |
| Bredde (Emb.) | 280mm |
| Længde (Emb.) | 545mm |
| Højde (Emb.) | 185mm |
Komplet 2-DIN Kit Ford Fiesta 06/2010-09/2012 sølv
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724674071 |
| Vægt (Emb.) | 896g |
| Rumfang (Emb.) | 0.028231 |
| Bredde (Emb.) | 280mm |
| Længde (Emb.) | 545mm |
| Højde (Emb.) | 185mm |
Komplet 2-DIN Kit Ford Fiesta 06/2010-09/2012 sølv – radioramme, CAN-bus interface og adaptersæt
Dette komplette 2-DIN monteringskit fra acv (premium quality) gør det muligt at udskifte den originale Visteon OEM-radio i Ford Fiesta med en eftermarkeds 2-DIN head unit, samtidig med at bilens udvalgte funktioner og betjening via ratknapper kan bevares via CAN-bus interface. Sættet er udviklet til at passe optisk i instrumentbordet og leveres med de nødvendige adaptere til en professionel installation.
Kompatibilitet:
Ford Fiesta (JA8) 06/2010 – 09/2012
Vigtige krav til bilen (læs før køb):
Biler med Visteon OEM head unit
Biler med OK-knap på ratbetjeningen (SWC)
Biler med rød OEM-display
Biler med kun “M” (som angivet i køretøjsudstyr)
Ratknapper uden OK-knap er ikke kompatible
Farve og pasform:
Faciaplate med display i sølv (angivet som “display silver”)
Udskæringsmål til HU/display: 172 mm x 98,5 mm
CAN-bus og signaler (tilgængelige udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA kræves relæ: spolemodstand min. 75 Ohm (1 relæ) / 150 Ohm (2 relæer)
Stik og adaptere i kittet:
CAN Bus / hovedstik: 24-pin Ford
Ratbetjening (OEM SWC) til eftermarkedsradio: 3,5 mm jack / løse ledninger (afhængigt af radioens behov)
Antenneadapter: OEM Fakra (m) til DIN (m), passiv
OEM AUX til RCA (m) rød/hvid
Monitor-/displayforbindelser: AMP monitor connector til OEM monitor samt OEM monitor connector til interface
Understøttede funktioner og begrænsninger:
Vehicle settings understøttes (afhængigt af udstyr og eftermonteret radio/interface-konfiguration)
Biler med smalt display og 2 indstillingsknapper i højre side: datoindstillinger understøttes ikke
Visse OEM-funktioner kan i nogle tilfælde ikke understøttes efter ombygning (fx Trailer Assist, E-Call og andre førerassistentsystemer) afhængigt af bilens udstyr og den valgte eftermarkeds head unit
Vigtig installationsinfo:
Sammenlign altid de viste/statede stiktyper med bilens originale stik – både optisk og teknisk – før montering
Kontrollér hvilke OEM-enheder der har siddet i bilen fra fabrikken, og gennemgå OEM HU- og bilindstillinger før adskillelse
Afprøv ratbetjening, bilfunktioner og bilindstillinger før endelig samling
Interface kan kræve DIP-switch indstilling efter fabrikant af den nye head unit (se manualen)
Indhold (leveringsomfang):
2-DIN faciaplate Ford Fiesta med display, sølv (acv) – item: 381114-21-2
SWC/CAN interface-sæt Ford Fiesta 06/2010-09/2012, 24-pin/display multilead – item: 42sfo005-0
Antenneadapter Fakra A (m) til DIN (m), passiv – item: 1520-01-0
Tilvalg (ekstraudstyr, medfølger ikke):
Ford havariblink/centrallås-kontakt – item: 261114-02
Lommerum til 2-DIN faciaplate (kort version) – item: 271000-10
Bemærk:
Reimporterede biler eller biler med anden software kan have afvigelser, som kan påvirke funktionalitet. Installation, kabelændringer og tilslutning af løse ledninger bør udføres af faguddannet montør, og alle ændringer skal kontrolleres op mod bilens ledningsdiagram før tilslutning.
For mere info - Klik her
Komplet 2-DIN Kit Ford Fiesta 06/2010-09/2012 sølv
Opgrader din Ford Fiesta med et komplet 2-DIN monteringssæt i premium kvalitet fra acv, der gør det nemt at udskifte den originale radio (OEM) med en moderne 2-DIN aftermarket head unit. Kittet er udviklet til at passe ind i bilens instrumentbord og leveres med nødvendige adaptere og interface, så du får en pæn, integreret installation med bevaret funktionalitet, hvor det er muligt.
Anvendelse
Dette 2-DIN kit bruges til professionel eftermontering af 2-DIN radio i Ford Fiesta (JA8) og inkluderer både faciapanel og forbindelser til bilens systemer. Kittet understøtter CAN-bus og er beregnet til biler med Visteon OEM head unit, så du kan tilslutte din nye radio korrekt og få signaler og betjening integreret i bilen. Der medfølger løsning til ratbetjening (SWC), så du kan bevare styring af udvalgte funktioner fra rattet, afhængigt af bilens udstyr og den valgte radio.
Kompatibilitet
Bilmodel: Ford Fiesta (JA8)
Årgang: 06/2010 - 09/2012
Forudsætninger: Køretøjer med Visteon OEM HU, rød OEM display og ratknapper med OK-knap.
Vigtigt: Ratknapper uden OK-knap er ikke kompatible. På biler med lille display og to indstillingsknapper til højre understøttes datoindstillinger ikke. Reimporterede biler eller biler med anden software kan have afvigelser i funktioner.
Produktinformation
Farve: Sort (facia/displayramme i sølv som angivet i sættets variant)
Udsnit til HU/display: 172 mm x 98,5 mm
Stik og adaptere:
- 24-pin Ford (CAN-bus) hovedforbindelse
- OEM ratbetjening til 3,5 mm jack / løse ledninger (afhængigt af radioens SWC-indgang)
- Antenneadapter Fakra (m) til DIN (m) (passiv)
- OEM AUX til RCA (m) rød/hvid
- Monitor/interface-forbindelser (som i sættet)
Leverede signaler:
- +12V tænding (klemme 15)
- +12V illumination (klemme 58)
- +12V bakgearssignal
- Speed pulse signal
- Parkbremsesignal (GND)
Udgangsbelastning: maks. 250 mA pr. udgang. Ved behov over 250 mA skal relæ anvendes (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer).

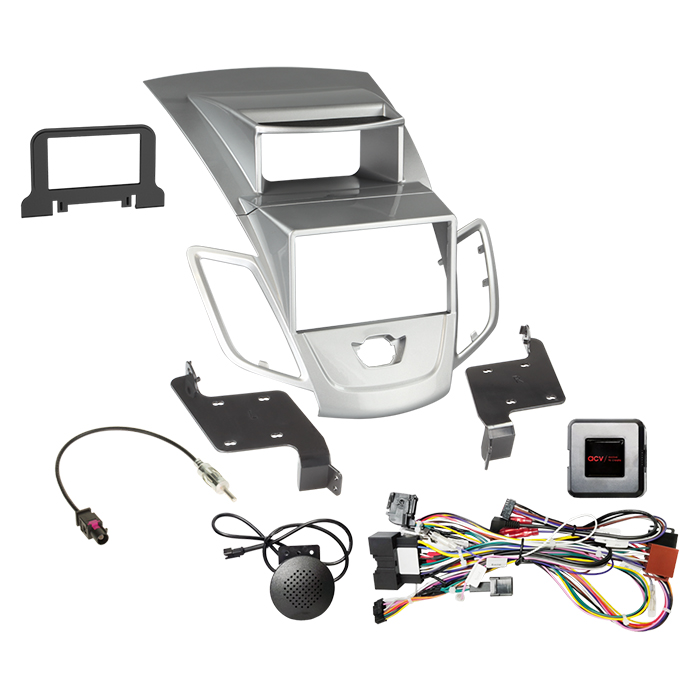

Indhold i pakken:
- 2-DIN faciaplate til Ford Fiesta med display i sølv
- SWC-interface/kabelsæt til Ford Fiesta 06/2010-09/2012 (24-pin/display)
- Antenneadapter Fakra A(m) til DIN(m) (passiv)
Vigtigt at vide
Kontrollér altid bilens eksisterende stik og den oprindelige head unit før montering: sammenlign stik visuelt og teknisk og verificér, at en af de angivne OEM-enheder har været monteret. Nogle bilfunktioner kan i enkelte opsætninger være helt eller delvist understøttet, og visse førerassistentsystemer kan være begrænset afhængigt af bilens udstyr og den nye radios software.
Før endelig samling anbefales det at udføre en fuld funktionstest: ratbetjening, bilindstillinger, displayfunktioner og øvrige signaler. Interface og kabler skal konfigureres spændingsløst, og dip-switch-indstillinger skal følge producentens anvisninger for den valgte aftermarket radio.
Tilslutninger og eventuelle ændringer på kabelføring bør udføres af uddannet montør, da ændringer kan påvirke bilens funktion, garanti og produktets reklamationsret.
