| Varenummer | 249 621114192 |
| LEVERANDØR NR. | 621114-19-2 |
| EAN | 4026724674224 |
| Vægt (Emb.) | 656g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Ford forsk. sølv /CAN Bus
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724674224 |
| Vægt (Emb.) | 656g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Ford forsk. sølv /CAN Bus – radioramme, CAN-interface og SWC-adapter
Dette komplette 2-DIN monteringssæt i acv pro quality gør det muligt at udskifte Ford originalradioen (OEM HU) med en eftermarkeds 2-DIN hovedenhed, samtidig med at nødvendige signaler og funktioner gendannes via CAN Bus. Kittet er udviklet til Ford-modeller med 40-pin Quadlock og understøtter analog ratfjernbetjening (SWC) via 3,5 mm jack eller løse ledninger (afhængigt af radioens krav).
Funktion og anvendelse
Mange Ford-modeller er leveret med bilspecifikke OEM-radioer, der passer til instrumentbordets design. Dette installationskit indeholder de komponenter, der typisk kræves for at montere en 2-DIN radio korrekt og integrere strøm/signal via CAN Bus, så retrofit-radioen kan fungere stabilt med bilens systemer.
Bemærk, at enkelte bilfunktioner i nogle tilfælde ikke understøttes fuldt ud efter ombygning (afhænger af bilens udstyr og den valgte hovedenhed).
Vigtige bemærkninger før montering
Sammenlign de viste/angivne stik med stikkene i bilen, og kontrollér at de passer både optisk og teknisk.
Kontrollér at en af de kompatible OEM-radioer har været monteret fra fabrikken.
Tjek bilens indstillinger og OEM-radioens funktioner før demontering, og udfør funktionstest af bilfunktioner samt ratbetjening (SWC) før endelig samling.
På visse Ford-køretøjer kan der være behov for tilpasning af radiorammen med værkstedsværktøj.
OEM HU-design kan ændre sig i en modelserie (rektangulært til ovalt), hvilket kan påvirke pasform.
Tekniske specifikationer
CAN Bus: Ja
SWC: Analog (ratfjernbetjening)
Hovedstik (bilside): 40-pin Quadlock Ford
SWC-tilslutning: OEM SWC > 3,5 mm jack / løse ledninger (afhængigt af radio/interface)
Antenneadaptere: ISO(m) > DIN(m) og Fakra(m) > DIN(m) (passiv)
Farve på radioramme: Sort (kittet leveres med Ford 2-DIN facia plate “silver”-variant jf. varenummer i indhold)
Monteringsudskæring (HU/display): 172 mm x 98,5 mm
Tilgængelige udgangssignaler (via interface)
Rød: +12V tænding (klemme 15)
Orange: +12V illumination/lys (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls (speed pulse)
Grøn: GND parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Kompatible OEM-radioer og udstyr
Køretøjer med 5000C / 6000CD / 6006CD / Sony OEM HU
Køretøjer med OEM audio-systemer og OEM Sat Nav (kortslot i front)
Køretøjer med CAN Bus
Ikke til: køretøjer med 7" OEM farvedisplay Sat Nav med integreret Climatronic
PDC (parkeringssensor): funktion kan være afhængig af bilens udstyr – tjek funktion uden OEM HU før endelig montering
Passer til følgende køretøjer
Ford Focus CC (DB3) 03/2008 – 08/2010
Ford Focus (DA3 Facelift) 02/2008 – 03/2011
Ford Galaxy (WA6) 07/2006 – 04/2010*
Ford Galaxy (WA6) 05/2010 – 05/2015*
Ford Mondeo IV (BA7) 06/2007 – 10/2010*
Ford Mondeo IV (BA7) 11/2010 – 08/2014*
Ford S-Max (WA6) 06/2006 – 04/2010*
Ford S-Max (WA6) 05/2010 – 05/2015*
Ford Tourneo Connect (P2) 10/2006 – 08/2011
*Ved køretøjer med PDC anbefales kontrol af funktion ved udskiftning af OEM HU.
Stik- og installationsnoter (uddrag)
Tænding (klemme 15) via CAN: på strømstik A kan Pin 16 (+12V ignition) være ikke tildelt afhængigt af bil.
CAN High/Low kan forekomme med farvevariationer (typisk blå/hvid for CAN-High og lilla for CAN-Low).
Dip-switch indstillinger kan være nødvendige afhængigt af retrofit-radioens producent – følg manualen til både interface og hovedenhed.

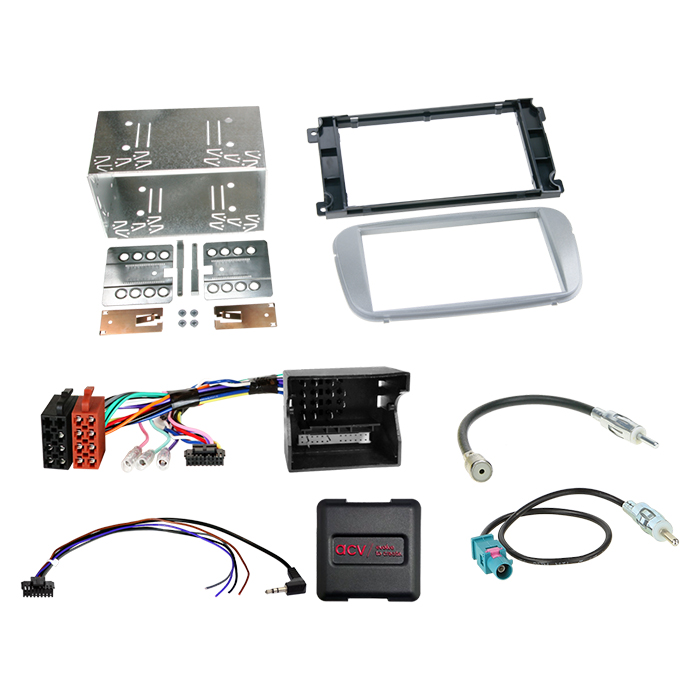

Indhold i pakken
2-DIN facia plate til Ford (silver-variant) (item: 381114-19-2)
SWC/CAN Bus multilead kabelsæt til Ford 40-pin Quadlock (item: 42xfo003-0)
Antenneadapter ISO(f) > DIN(m) (item: 1500-00-0)
Antenneadapter Fakra(m) > DIN(m) passiv (item: 1524-01-0)
Generelle monteringsanvisninger
Bemærk om kompatibilitet
Reimporterede køretøjer eller biler med anden softwarekonfiguration kan have begrænset kompatibilitet. Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte betjeningsfunktioner bortfalde eller blive erstattet af alternative funktioner.
For mere info - Klik her
Komplet 2-DIN Kit Ford forsk. sølv /CAN Bus
Opgrader din Ford med et komplet 2-DIN monteringssæt, der gør det nemt at udskifte den originale radio (OEM head unit) med en eftermonteret 2-DIN bilradio. Sættet er i acv pro quality og er udviklet til at passe bilens instrumentbord, så du får en integreret og professionel finish i kabinen med en sølv facia (ramme) og de nødvendige adaptere til korrekt tilslutning.
Anvendelse
Dette 2-DIN kit bruges ved montering af en eftermonteret 2-DIN radio i kompatible Ford-modeller med CAN Bus. Installationskittet hjælper med at genskabe vigtige bilfunktioner via interface og giver tilslutninger til bl.a. analog ratbetjening (SWC) samt antennetilpasning.
Inden endelig montering anbefales det at sammenligne bilens stik med kittets stik og teste funktioner (radio, ratknapper og bilindstillinger), så alt spiller korrekt.
Kompatibilitet
Passer til (udvalgte modeller):
Ford Focus CC (DB3) 03/2008 - 08/2010
Ford Focus (DA3 Facelift) 02/2008 - 03/2011
Ford Galaxy (WA6) 07/2006 - 05/2015 (afhængigt af udstyr)*
Ford Mondeo IV (BA7) 06/2007 - 08/2014 (afhængigt af udstyr)*
Ford S-Max (WA6) 06/2006 - 05/2015 (afhængigt af udstyr)*
Ford Tourneo Connect (P2) 10/2006 - 08/2011
OEM radioer: designet til køretøjer med bl.a. 5000C / 6000CD / 6006CD / Sony OEM HU samt visse OEM Sat Nav-systemer med kortslot i front.
Vigtigt: Ikke egnet til biler med 7" OEM farvedisplay navigation med integreret klimabetjening. På nogle modeller kan OEM-radioens design ændre sig i serien (rektangulær til oval), hvilket kan påvirke pasform og tilpasning.
Produktinformation
Type: 2-DIN facia plate + HU connector kit med CAN Bus interface og SWC
Stik: 40 Pin Quadlock Ford
Ratbetjening: Analog SWC (tilslutning via 3,5 mm jack og/eller løse ledninger afhængigt af radio)
Antenneadaptere medfølger: OEM antenne ISO(m) til DIN(m) samt OEM antenne Fakra(m) til DIN(m) (passiv)
Monteringsmål (HU display-udskæring): 172 mm x 98,5 mm
Tilgængelige signaler (udgangssignaler):
+12V tænding (clamp 15), +12V illumination (clamp 58), +12V bakgearssignal, speed pulse signal, GND park brake signal
Maks. belastning pr. udgang: 250 mA (ved højere forbrug kræves relæ med passende spolemodstand).
Vigtigt at vide
Ikke alle bilfunktioner kan altid understøttes ved eftermontering. Afhængigt af bilens udstyr og den valgte 2-DIN radio kan visse funktioner være begrænsede eller ændre adfærd, eksempelvis Trailer Assist, E-Call eller andre førerassistentsystemer.
Der kan være behov for tilpasningsarbejde af facia-rammen på enkelte Ford-modeller, og nogle eftermonterede radioer kræver særlige DIP switch-indstillinger iht. radioens manual. Reimporterede biler eller biler med anden software kan give funktionsafvigelser.
*Biler med PDC (parkeringssensorer): kontrollér funktionalitet uden OEM radio før endelig montage. Vi anbefaler montering/test udført af fagperson for korrekt integration og fejlfri drift.
