| Varenummer | 249 621114194 |
| LEVERANDØR NR. | 621114-19-4 |
| EAN | 4026724674057 |
| Vægt (Emb.) | 631g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Ford forsk. sort /analogue
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724674057 |
| Vægt (Emb.) | 631g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Ford forsk. sort / analogue – radioramme og adaptere til eftermontering
Dette komplette 2-DIN monteringssæt i sort gør det muligt at udskifte en fabriksmonteret Ford-radio (OEM head unit) med en eftermarkeds 2-DIN enhed, så du får en pæn integration i instrumentbordet og bevarer vigtige funktioner som ratbetjening (SWC) via analog tilslutning.
Hvad sættet bruges til:
Mange Ford-modeller er leveret med bilspecifik OEM radio, der passer til bilens design. Med dette acv pro quality 2-DIN kit får du de nødvendige komponenter til at montere en 2-DIN radio og forbinde den til bilens originale stik, så installationen bliver korrekt og funktionel.
Tekniske oplysninger:
Signaltype: Analog
Hovedstik: 40 Pin Quadlock (Ford)
Ratbetjening (OEM SWC): til 3,5 mm jack / løse ledninger (afhængigt af radio/interface)
Antenneadapter: OEM antenne ISO(m) > DIN(m) (inkl. adapter i pakken)
Monteringsudskæring til HU-display: 172 mm x 98,5 mm
Farve: Sort
Kompatibilitet og vigtige bemærkninger:
Passer til køretøjer med OEM HU: 5000C / 6000CD / 6006CD (analog system)
Ikke til biler med 7" OEM farvedisplay Sat Nav med integreret climatronic
På nogle Ford-køretøjer kan der være behov for tilpasning af radiorammen med værkstedsværktøj (OEM design kan variere fra rektangulær til oval i samme modelserie).
Genimporterede biler eller biler med anden software kan have begrænsninger i funktioner.
Visse bilfunktioner kan i nogle tilfælde ikke understøttes efter retrofit (fx Trailer Assist, E-Call eller andre førerassistentsystemer) afhængigt af bilens udstyr og den valgte eftermarkedsradio.
Kontrol før montering:
Sammenlign de viste stiktyper med bilens stik og kontrollér, at de passer både optisk og teknisk.
Kontrollér, at en af de nævnte OEM head units har siddet monteret fra fabrik.
Test bilfunktioner, bilindstillinger og ratbetjening (SWC), før endelig samling.
DIP-switch/opsætning kan være påkrævet afhængigt af radiofabrikant – følg altid manualen til den konkrete eftermarkedsenhed.
Pin-/signalinfo (uddrag):
Strømstik A:
Pin 16: +12V tænding (klemme 15)
Pin 14: Belysning (klemme 58)
MQS-stik B:
Pin 6: SWC analog
Pin 8: GND (SWC analog)
Pin 11: +12V bakgear-signal (hvis tildelt)
Pin 12: Hastighedspuls (hvis tildelt)
Passer til følgende køretøjer:
Ford Focus CC (DB3) 03/2008 – 08/2010
Ford Focus (DA3 Facelift) 02/2008 – 03/2011
Ford Galaxy (WA6) 07/2006 – 04/2010
Ford Galaxy (WA6) 05/2010 – 05/2015
Ford Mondeo IV (BA7) 06/2007 – 10/2010
Ford Mondeo IV (BA7) 11/2010 – 08/2014
Ford S-Max (WA6) 06/2006 – 04/2010
Ford S-Max (WA6) 05/2010 – 05/2015
Ford Tourneo Connect (P2) 10/2006 – 08/2011

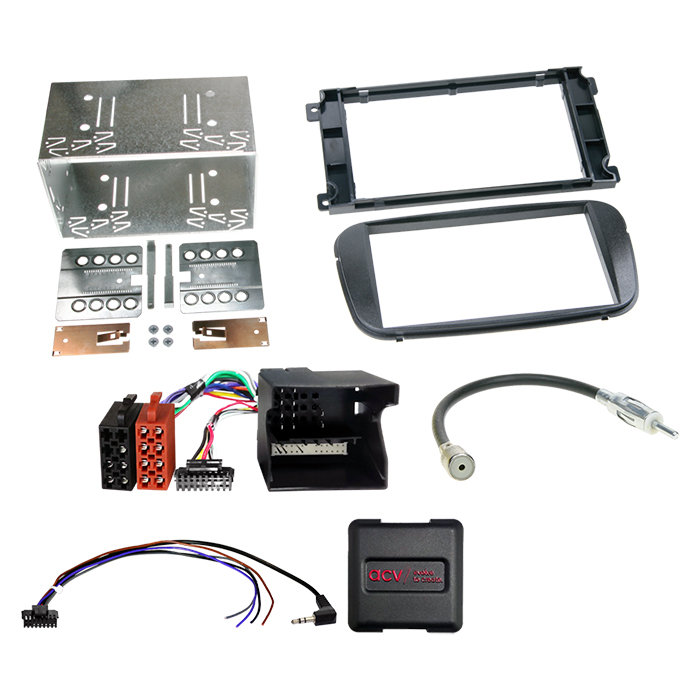

Indhold i pakken:
2-DIN facia plate / radioramme Ford (sort)
SWC Ford 40Pin Quadlock multilead (analog, løse ledninger)
Antenneadapter ISO(f) > DIN(m), ca. 25 cm
Generelle monteringsanvisninger
Montering (anbefaling):
Monteringen bør udføres af fagperson, da korrekt tilslutning, konfiguration og funktionskontrol (ratbetjening, antenne, evt. kamera/håndfri) er afgørende for et stabilt resultat. Afbryd altid spænding før tilslutning, og forbind bilens hovedstik som sidste trin efter at alle øvrige forbindelser er kontrolleret.
For mere info - Klik her
Komplet 2-DIN Kit Ford forsk. sort /analogue
Opgrader bilens originale radio til en moderne 2-DIN aftermarket headunit med dette komplette 2-DIN monteringssæt til udvalgte Ford-modeller. Kittet er i acv pro quality og er udviklet til at matche bilens instrumentbord, så du får en pæn og professionel integration i kabinen. Sættet inkluderer både facia/ramme, tilslutningskabel og adaptere, så du kan skifte OEM-radioen ud med minimal besvær.
Anvendelse
Kittet bruges til udskiftning af fabriksmonteret Ford-radio (OEM HU) med en 2-DIN enhed, hvor du samtidig kan bevare vigtige funktioner som ratbetjening (SWC) via analog tilslutning. Ideelt hvis du ønsker bedre lyd, Bluetooth, CarPlay/Android Auto (afhænger af din valgte headunit) eller ekstra funktioner som kamera-tilslutning, hvor headunit understøtter det.
Bemærk, at der kan være forskel på bilens udstyrsniveau og headunitens software, hvilket kan betyde, at enkelte funktioner kan ændre adfærd eller ikke understøttes.
Kompatibilitet
Passer til Ford med analogt system og typisk med OEM-radioerne 5000C / 6000CD / 6006CD samt 40-pin Quadlock tilslutning.
Bilmodeller:
Ford Focus CC (DB3) 03/2008 - 08/2010
Ford Focus (DA3 Facelift) 02/2008 - 03/2011
Ford Galaxy (WA6) 07/2006 - 04/2010
Ford Galaxy (WA6) 05/2010 - 05/2015
Ford Mondeo IV (BA7) 06/2007 - 10/2010
Ford Mondeo IV (BA7) 11/2010 - 08/2014
Ford S-Max (WA6) 06/2006 - 04/2010
Ford S-Max (WA6) 05/2010 - 05/2015
Ford Tourneo Connect (P2) 10/2006 - 08/2011
Ikke til biler med 7" OEM farvedisplay/navigation med integreret klimabetjening (climatronic).
Produktinformation
Farve: Sort
Udsparing til 2-DIN display: 172 mm x 98,5 mm
Tilslutninger:
40 Pin Quadlock Ford
OEM ratbetjening (SWC) til 3,5 mm jack / løse ledninger (analog)
OEM antenne ISO (han) til DIN (han)
Medfølger i pakken:
2-DIN facia/ramme til Ford (sort)
SWC-kabel/adapter til Ford 40-pin Quadlock (analog multilead)
Antenneadapter ISO (hun) til DIN (han), ca. 25 cm
Signaler (afhængigt af bilens tildeling):
Bakgear-signal (+12V) kan være tilgængeligt
Hastighedspuls kan være tilgængelig
Vigtigt at vide
Tjek altid stik og OEM-enhed før køb/montering: Sammenlign stiktyperne visuelt og teknisk med bilens originale stik, og bekræft at en af de angivne OEM-radioer har været monteret fra fabrikken.
Mulige begrænsninger: Ikke alle bilfunktioner understøttes nødvendigvis efter retrofit. Eksempler kan være Trailer Assist, eCall eller andre førerassistentsystemer, afhængigt af bilens udstyr og den nye headunits funktioner.
Montering: På nogle Ford-modeller kan der være behov for mindre tilpasning af facia/rammen med almindeligt værkstøjsudstyr, da OEM-design kan variere (rektangulært/ovalt) inden for samme modelserie.
Opsætning: Visse headunits kræver specifikke indstillinger (f.eks. dip-switch/ratbetjeningsopsætning). Test ratbetjening og øvrig funktionalitet grundigt, før endelig samling. Professionel montering anbefales, hvis du er i tvivl.
