Komplet 2-DIN Kit Ford Mondeo 06/2003-04/2005 /analog
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345889 |
| Vægt (Emb.) | 488g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Ford Mondeo – 2-DIN radioblende + adaptere til analog installation
Dette komplette 2-DIN monteringskit gør det muligt at udskifte bilens originale Ford OEM-headunit med en eftermonteret 2-DIN radio, samtidig med at nødvendige adaptere til tilslutning og ratbetjening (SWC) medfølger. Kittet er udviklet til Ford Mondeo III med analogt system og matcher instrumentbordets design i antracit.
Anvendelse:
Til udskiftning af OEM-radio (OEM HU) med eftermarkeds 2-DIN radio
Inkl. tilslutningskabler/interface til ratbetjening (SWC) og antenneadapter
Passer til følgende køretøjer:
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 – 04/2005
Ford Mondeo III (B4Y/B5Y/BWY) 05/2005 – 06/2007
Kompatibilitet (OEM radio):
Køretøjer med rektangulær Visteon OEM headunit
Køretøjer med Sony OEM headunit: Tilpasningsarbejde i radioslidsen øverst kan være nødvendigt (kræver værkstøjsværktøj)
Tekniske data:
System: Analog
Farve: Antracit
Monteringsudskæring til HU/display: 172 mm x 98 mm
Tilslutninger og adaptere:
Hovedstik: 40-pin Quadlock (Ford)
Ratbetjening (OEM SWC): til 3,5 mm jack / løs ledning (afhængigt af eftermarkedsradio)
Antenneadapter: ISO (hun) > DIN (han)
Signaler/funktioner:
Ratbetjening (SWC) understøttes (analog)
Bemærk: Importbiler eller biler med anden software kan have begrænset funktionskompatibilitet
Vigtige installationsbemærkninger:
Sammenlign altid de viste/angivne stik med bilens stik, og kontroller at de passer både optisk og teknisk, før montering
Kontrollér OEM-radioens indstillinger og bilens funktioner før afmontering, og funktionstest før endelig samling
Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte funktioner mangle eller blive erstattet af andre funktioner
I nogle tilfælde understøttes ikke alle bilfunktioner (fx Trailer Assist, E-Call eller andre førerassistentsystemer)
Pin-information (udvalgt, analog):
Strømstik A: Pin 16 = +12 V tænding (klemme 15), Pin 14 = belysning (klemme 58)
MQS-stik B: Pin 6 = SWC analog, Pin 8 = GND (SWC analog)
Pin 11 = +12 V bak-signal (hvis tildelt), Pin 12 = hastighedspuls (hvis tildelt)
DIP-switch-indstillinger afhænger af eftermarkedsradioens producent (se manual)

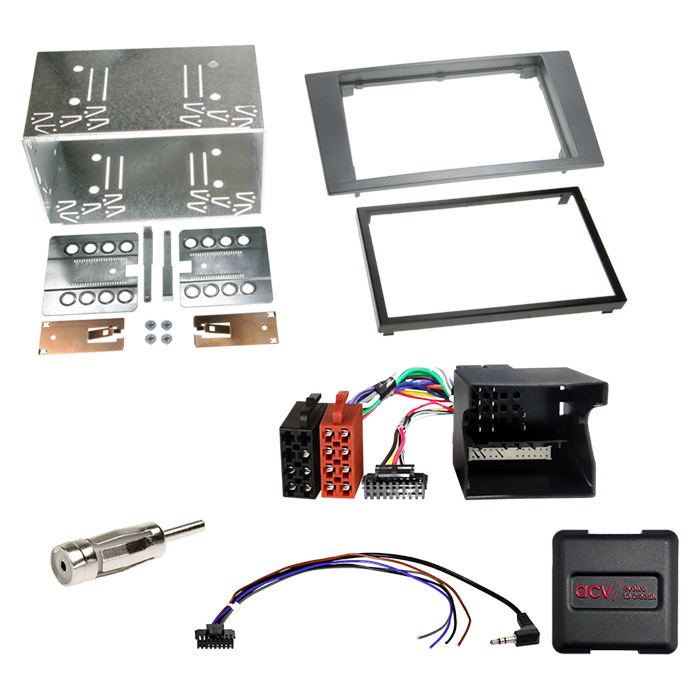

Indhold (leveringsomfang):
2-DIN radioblende til Ford Mondeo 2003–2007 (antracit)
SWC adapter/interface til Ford 40-pin Quadlock (analog)
Antenneadapter ISO (hun) > DIN (han)
Generelle installationsanvisninger
Bemærk:
Tilslutning, omkonfigurering og evt. ændringer i kabelføring bør udføres af faguddannet montør. Ændringer på det forsamlede ledningsnet kan påvirke produktets garanti.
For mere info - Klik her
Komplet 2-DIN Kit Ford Mondeo 06/2003-04/2005 /analogue
Opgrader din Ford Mondeo med en moderne 2-DIN aftermarket radio, uden at gå på kompromis med bilens originale look. Dette komplette monteringssæt er udviklet til at erstatte fabriksmonteret Visteon- eller Sony-headunit og sikre en flot, stabil montering i instrumentbordet. Sættet inkluderer både 2-DIN radioblænde, ratbetjeningsinterface (SWC) og antenneadapter, så installationen bliver så enkel og korrekt som muligt.
Anvendelse
Kittet bruges til montering af en 2-DIN radio (172 x 98 mm udskæring) i Ford Mondeo, hvor der originalt sidder en bilspecifik OEM-radio. Medfølgende interface hjælper med at bevare ratknapper (analog SWC) ved tilslutning til eftermonteret headunit via 3,5 mm jack/losse ledninger (afhængigt af radioens krav). Der medfølger desuden adapter til antennetilslutning, så du kan tilslutte bilens OEM-antenne til den nye radio.
Kompatibilitet
Bilmodel: Ford Mondeo III (B4Y/B5Y/BWY)
Årgang: 06/2003 - 04/2005 (produktbetegnelse) samt kompatibel med udvalgte Mondeo III 05/2005 - 06/2007, afhængigt af udstyr og OEM-radio
OEM-radio: Køretøjer med rektangulær Visteon OEM headunit samt udvalgte Sony OEM headunits
Vigtigt: På køretøjer med Sony OEM headunit kan der være behov for tilpasning i toppen af radiorammen med professionelt værktøj. Sammenlign altid bilens stik med billeder/angivelser og kontrollér, at den originale headunit-type matcher, før du bestiller.
Produktinformation
Type: Analogt 2-DIN monteringskit med HU-tilslutning og SWC
Farve: Antracit (anthracite) for et OEM-lignende udtryk
Hovedstik: 40-pin Ford Quadlock
SWC-tilslutning: OEM SWC > 3,5 mm jack / losse ledninger (analog)
Antenneadapter: ISO (hun) > DIN (han)
Mulige signaler (afhængigt af bilens opsætning): ratbetjening (SWC), bakgear-signal og hastighedspuls (hvis de er tildelt i bilen)
Leveringsomfang:
2-DIN radioblænde Ford Mondeo 2003-2007 antracit
SWC-interface/kabelsæt til Ford 40-pin Quadlock (analog)
Antenneadapter ISO (hun) til DIN (han)
Vigtigt at vide
Før endelig montering anbefales det at teste alle funktioner og gennemgå bilens indstillinger i den originale OEM-radio. Afbryd altid strømmen til OEM-radioen, før du tilslutter adaptere og interface, og slut bilens hovedstik til som sidste trin. Interface kan kræve DIP-switch indstilling afhængigt af producenten af din nye radio (se manualen til headunit/interfacet).
Bemærk, at ikke alle bilfunktioner altid kan understøttes ved eftermontering, og at funktioner kan variere efter bilens udstyr, software og den valgte radio. Reimporterede biler eller køretøjer med anden software kan give begrænset kompatibilitet. Installation og eventuelle ændringer i kabelføring bør udføres af faguddannet montør, da fejltilslutning kan påvirke bilens elektronik og produktets garanti.
