| Varenummer | 249 621114153 |
| LEVERANDØR NR. | 621114-15-3 |
| EAN | 4026724345902 |
| Vægt (Emb.) | 642g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Ford sølv /CAN Bus
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724345902 |
| Vægt (Emb.) | 642g |
| Rumfang (Emb.) | 0.008613 |
| Bredde (Emb.) | 270mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |
Komplet 2-DIN Kit Ford sølv /CAN Bus – facia + CAN-interface + ratfjernbetjening + antenneadaptere
Dette komplette 2-DIN monteringskit i sølv gør det muligt at udskifte den originale Ford OEM-radio (HU) med en eftermarkeds 2-DIN hovedenhed, samtidig med at vigtige bilfunktioner bevares via CAN Bus-interface. Sættet er acv pro quality og er sammensat til en teknisk korrekt og pæn integration i instrumentbordet.
Anvendelse:
Til Ford-køretøjer med 40-pin Quadlock og OEM-enheder som 5000C / 6000CD / 6006CD / Sony OEM HU samt OEM audio systemer med satnav (kortslot i front), afhængigt af bilens udstyr.
Kompatible biler:
Ford C-Max (DM2) 11/2003 – 05/2007
Ford Fiesta (JH1/JD3) 10/2005 – 09/2008
Ford Focus (DA3) 11/2004 – 11/2010
Ford Galaxy II (WA6) 03/2006 – 04/2010
Ford Kuga (DM2) 06/2008 – 12/2012*
Ford S-Max (WA6) 06/2006 – 04/2010*
Ford Transit (F6) 07/2006 – 03/2014
Ford Transit Connect (PH2) 06/2006 – 07/2013
Bemærk om PDC (*):
Køretøjer med PDC: Kontroller funktion uden OEM-radio, da ikke alle PDC-løsninger understøttes via CAN på alle varianter.
Køretøjer uden PDC-funktion: Der kan kræves alternativ løsning/adapter (se kompatibilitet før køb).
Vigtige forbehold før køb:
Ikke alle køretøjsfunktioner understøttes i alle kombinationer. Eksempler kan være Trailer Assist, eCall eller andre førerassistentsystemer.
Sættet er beregnet til biler uden 7" OEM farvedisplay satnav med integreret klimastyring (climatronic).
OEM-radioens design kan ændre sig i modelrækken (rektangulær til oval front) – sammenlign altid stik og radiofront visuelt og teknisk med bilen før montering.
Reimporterede biler eller biler med anden software kan have afvigelser i funktionalitet.
CAN Bus og ratfjernbetjening (SWC):
Interface: CAN Bus
Ratfjernbetjening: Analog SWC (udgang til eftermarkedsradio)
SWC-tilslutning: OEM SWC > 3,5 mm jack / løse ledninger (afhænger af radiofabrikant og SWC-protokol)
DIP-switch indstillinger kan være nødvendige afhængigt af den eftermonterede hovedenhed (se manual for din radio og interface).
Stik og adaptere:
Hovedstik til bil: 40-pin Quadlock Ford
Antenneadapter: OEM antenna ISO(m) > DIN(m)
Antenneadapter: OEM antenna Fakra(m) > DIN(m) (passiv)
Monteringsmål og farve:
Farve: Sølv
Monteringsudskæring (HU display): 172 mm x 98,5 mm
Tilgængelige signaler (via interface, afhængigt af bilens udrustning):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgearssignal
Pink: hastighedspuls
Grøn: parkbremse-signal (GND)
Maks. belastning pr. udgang: 250 mA
Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ eller 150 Ohm for 2 relæer)
Vigtig information om tændingsplus (klemme 15):
På visse Ford-varianter er Pin 16 (+12V tænding/klemme 15) ikke tildelt i strømstik A. Her leveres tændingssignal typisk via CAN-interface. Kontroller altid ledningsdiagram og radioens krav til ACC/IGN før endelig samling.
Installation – anbefaling (kort):
Kontroller først alle OEM-funktioner og bilindstillinger i den originale radio.
Tilslut og konfigurer interface og hovedenhed uden spænding, og forbind bilens hovedstik som sidste trin.
Test ratfjernbetjening, lyd, antenne og relevante signaler (bakgear/hastighed) før endelig montering i instrumentbordet.

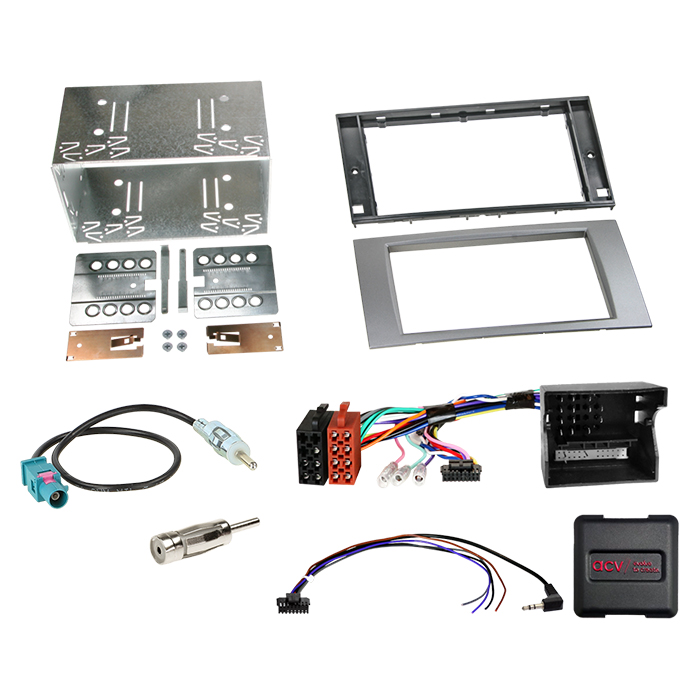

Indhold (leveringsomfang):
2-DIN faciaplate/radioramme til Ford (sølv)
CAN Bus multilead kabelsæt 40-pin Quadlock med analog SWC
Antenneadapter ISO(f) > DIN(m)
Antenneadapter Fakra(m) > DIN(m) (passiv)
Valgfrit tilbehør:
Facia lomme til 2-delt 2-DIN faciaplate (varenr.: 271000-06)
For mere info - Klik her
Komplet 2-DIN Kit Ford sølv /CAN Bus
Opgrader nemt din Ford med en moderne 2-DIN radio uden at gå på kompromis med bilens originale udtryk. Dette acv pro quality 2-DIN monteringssæt i sølv er udviklet til bilspecifik installation og indeholder både faciapanel, ledningsadapter og nødvendige antenneadaptere, så du kan udskifte din OEM-headunit med en eftermonteret 2-DIN enhed på en professionel måde.
Anvendelse
Sættet bruges til udskiftning af fabriksmonteret radio (OEM HU) til en 2-DIN eftermonteret radio. Det medfølgende interface understøtter CAN Bus og giver relevante signaler videre til din nye radio, så installationen bliver mere plug-and-play og mere driftsikker.
Der medfølger forbindelse til analog ratbetjening (SWC) via 3,5 mm jack / løse ledninger (afhænger af din radios SWC-indgang). Derudover følger antenneadaptere med, så du kan tilslutte bilens originale antennekabler til den nye radio.
Kompatibilitet
Passer til følgende modeller:
Ford C-Max (DM2) 11/2003 - 05/2007
Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
Ford Focus (DA3) 11/2004 - 11/2010
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Kuga (DM2) 06/2008 - 12/2012
Ford S-Max (WA6) 06/2006 - 04/2010
Ford Transit (F6) 07/2006 - 03/2014
Ford Transit Connect (PH2) 06/2006 - 07/2013
OEM-radioer/systemer: Til køretøjer med bl.a. 5000C / 6000CD / 6006CD / Sony OEM HU samt visse OEM Sat Nav-systemer med kortslot i front.
Stiktype: 40 Pin Quadlock Ford.
Bemærk: OEM-design kan ændre sig fra rektangulær til oval i samme modelserie. Sammenlign derfor altid bilens stik og radiofront visuelt før køb.
Produktinformation
Farve: Sølv
Monteringsudskæring (radio/display): 172 mm x 98,5 mm
CAN Bus: Ja
Ratbetjening (SWC): Analog (via 3,5 mm jack / løse ledninger)
Antenneadaptere: ISO(m) til DIN(m) samt Fakra(m) til DIN(m)
Signaler der kan være tilgængelige (afhængigt af bilens udstyr):
+12V tænding (clamp 15), belysning (clamp 58), bakgear-signal, speed pulse, park brake signal.
Maks. belastning på udgange: 250 mA.
Vigtigt at vide
Kontrollér før montering: Tjek bilens stik og at en af de angivne OEM-radioer har været monteret. Afprøv funktioner og bilindstillinger i den originale radio, før du afmonterer den, og test ratbetjening samt øvrige funktioner før endelig samling.
Begrænsninger kan forekomme: Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte funktioner være begrænsede eller ikke understøttet (fx Trailer Assist, E Call og visse førerassistentsystemer). På nogle køretøjer kan PDC-funktion afhænge af OEM-systemet.
Montering: Anbefales udført af fagperson. Interface- og DIP-switch-indstillinger kan variere efter radiofabrikant og skal indstilles efter radioens manual. Reimporterede biler eller køretøjer med anden software kan påvirke kompatibilitet og funktioner.
