| Varenummer | 249 621130201 |
| LEVERANDØR NR. | 621130-20-1 |
| EAN | 4026724343809 |
Komplet 2-DIN Kit Honda Civic 09/2005-12/2011 /climatro
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724343809 |
Komplet 2-DIN Kit Honda Civic 09/2005-12/2011 /climatro – radioramme, CAN-bus interface og ratbetjening
Dette komplette 2-DIN monteringskit gør det muligt at udskifte den originale fabriksradio (OEM head unit) i Honda Civic med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner som ratbetjening (SWC) og udvalgte indstillinger bevares. Sættet er til venstrestyrede biler og er designet til modeller med klimaanlæg vist i det øverste display.
Fordele:
Giver pæn og OEM-lignende montering af 2-DIN radio i instrumentbordet
CAN-bus interface til integration med bilens elektronik
Understøtter analog ratbetjening (SWC) via medfølgende interface og multilead
Understøtter indstilling af dato/tid (afhængigt af bil/opsætning)
Understøtter OEM forstærkersystem (hvis bilen er udstyret med dette)
Vigtigt før køb:
Passer til venstrestyrede (LHD) biler
Til biler med climate control på topdisplayet
Kun til biler uden OEM satellitnavigation med farveskærm
Ikke til Hybrid Drive
Sammenlign altid stiktyperne i bilen med de viste/angivne stik i sættet for at sikre korrekt, både optisk og teknisk
Passer til følgende køretøjer:
Honda Civic (FK1) 09/2005 – 12/2008
Honda Civic (FK1) 01/2009 – 12/2010
Honda Civic (FN2) 03/2007 – 12/2008
Honda Civic (FN2) 01/2009 – 12/2011
Tekniske oplysninger:
Farve: Sort
System: CAN Bus
Ratbetjening: Analog SWC (via interface)
Radio/strøm stik: 17-pin / 20-pin Honda
Display-stik: 5-pin / 10-pin display
Antenneadapter: OEM GT13 (hun) til DIN (han)
Blå ledning: +12V amp remote
Blå ledning: +12V antenna remote
DIP-switches: Skal kontrolleres/indstilles efter opsætning
Monteringsmål (udskæring ved HU/display):
174 mm x 97,5 mm
Diagnostik LED på interface:
Blå konstant: Interface aktiv, +12V tændingsforsyning til stede
Rød: Ratbetjeningsknap registreret
Bemærk om funktioner og kompatibilitet:
Afhængigt af bilens udstyr og den valgte eftermarkedsradio kan enkelte funktioner mangle eller være erstattet af andre funktioner.
I nogle tilfælde understøttes ikke alle bilfunktioner (f.eks. visse assistentsystemer).
Reimporterede biler eller køretøjer med anden software kan have begrænset kompatibilitet.
Kontrollér bilens OEM radioindstillinger og tilgængelige funktioner før demontering, og test SWC samt bilfunktioner før endelig samling.

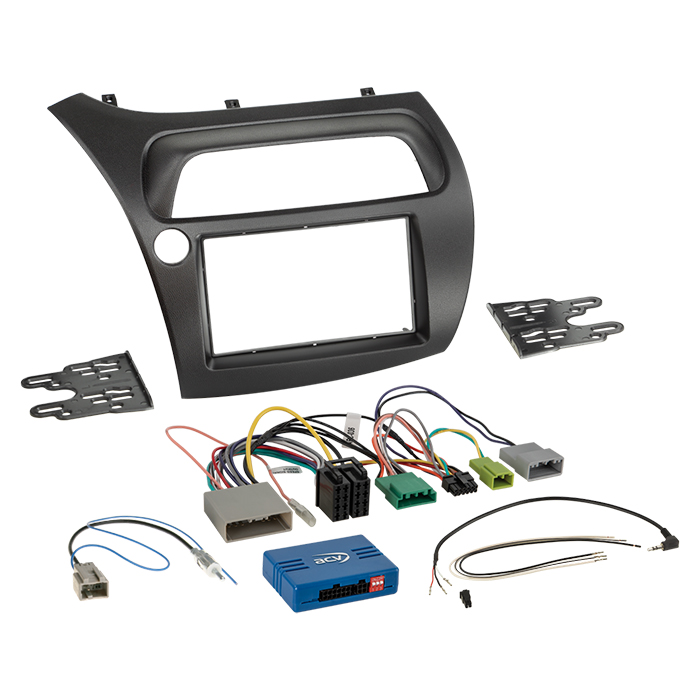

Indhold i pakken:

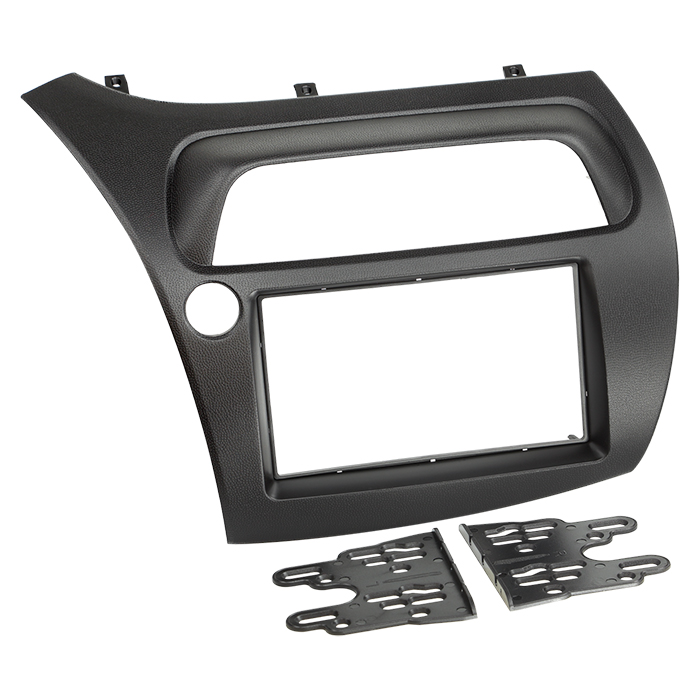

2-DIN facia plate / radioramme til Honda Civic 09/2005–12/2011, sort, LHD

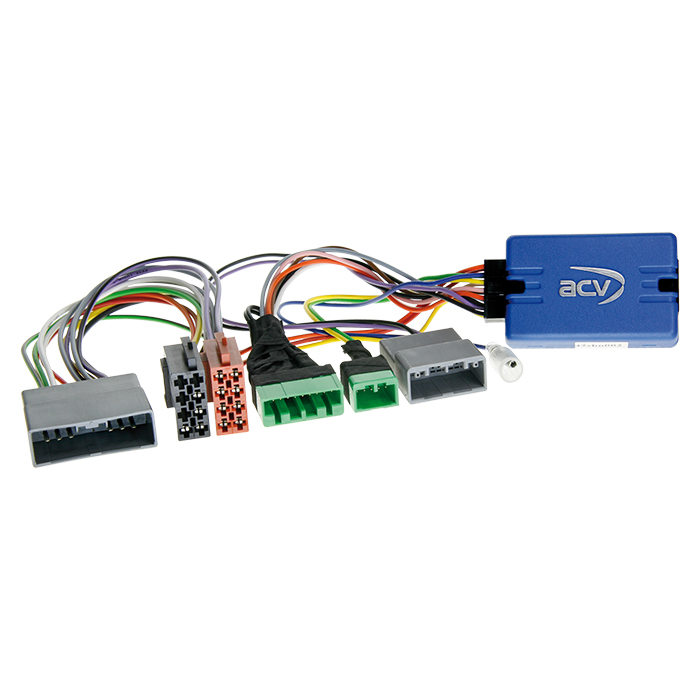

SWC interface til Honda Civic 09/2005–12/2011 (17-pin/20-pin) til klimastyring/topdisplay

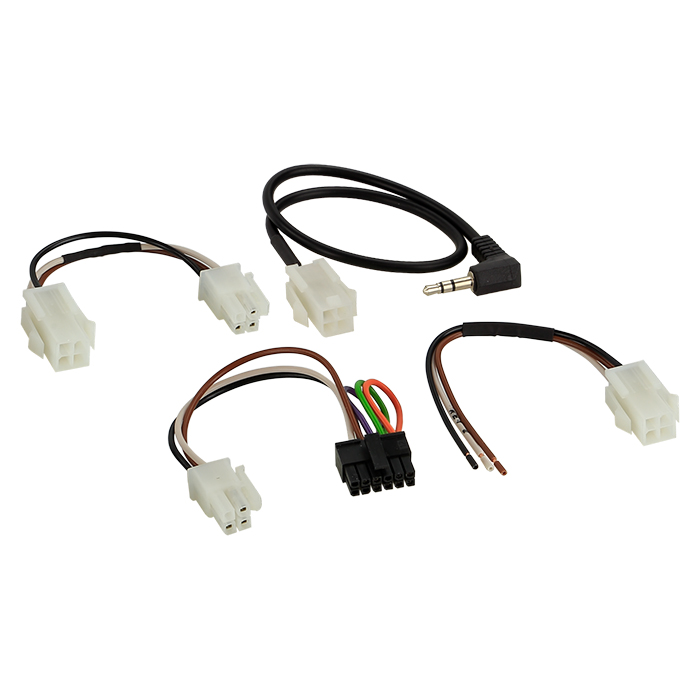

SWC multilead (42a/42cx401 > multilead til forskellige head units)

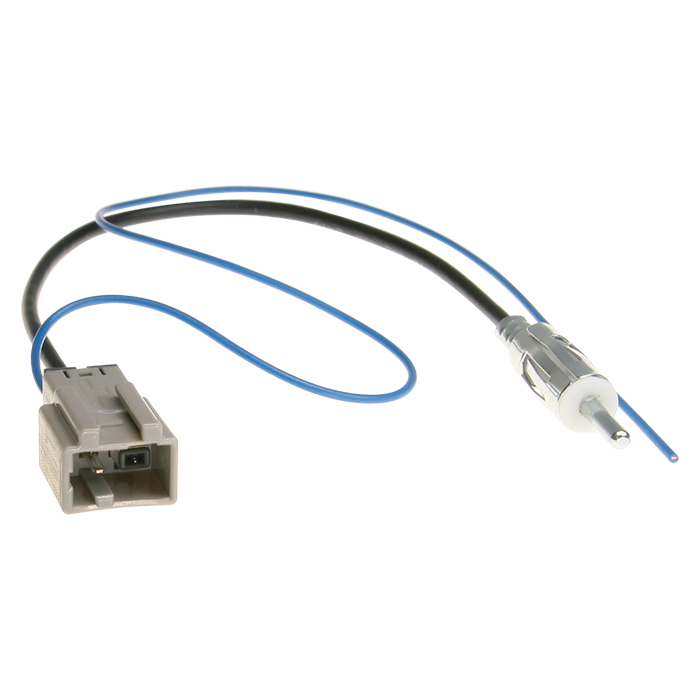

Antenneadapter GT13(f) > DIN(m)
Generelle monteringsvejledninger
Installationsanbefaling:
Frakobl altid OEM radio spændingsfrit før tilslutning.
Kontrollér alle forbindelser og interface-konfiguration spændingsfrit, før bilen tilsluttes.
Tilslut hovedstikket til bilen som det sidste, og udfør herefter software-/opsætningskonfiguration af interface samt opsætning af den nye radio (ratbetjening, antenne phantom powering, evt. kamera/håndfri).
Ved fejl: Genmontér OEM radio, lad CAN-bus lukke ned, og kontrollér konfiguration og kabelføring igen.
For mere info - Klik her
Komplet 2-DIN Kit Honda Civic 09/2005-12/2011 /climatro
Opgrader din Honda Civic med et professionelt komplet 2-DIN monteringskit, der gør det nemt at udskifte den originale radio med en eftermonteret 2-DIN head unit – uden at gå på kompromis med bilens OEM-look. Sættet er udviklet til venstrestyrede biler og er målrettet modeller med klimaanlæg i topdisplayet, så du får en pæn, stabil og korrekt integration i instrumentbordet.
Anvendelse
Kittet bruges til montering af en standard 2-DIN radio/skærm i Honda Civic, hvor producenten har monteret en bilspecifik original radio. Monteringssættet indeholder de nødvendige komponenter til at flytte fra OEM-enheden til en retrofit head unit, samtidig med at vigtige funktioner som ratbetjening (SWC) og udvalgte bilfunktioner kan bevares, afhængigt af udstyr og den valgte head unit.
Før endelig montering anbefales det at teste alle funktioner, herunder ratknapper, lyd, tændingssignal og bilens indstillinger, så alt spiller korrekt.
Kompatibilitet
Passer til venstrestyrede (LHD) Honda Civic med climate control på topdisplay og uden OEM satellitnavigation med farvemonitor.
Kompatible modeller:
Honda Civic (FK1) 09/2005 - 12/2008
Honda Civic (FK1) 01/2009 - 12/2010
Honda Civic (FN2) 03/2007 - 12/2008
Honda Civic (FN2) 01/2009 - 12/2011
Ikke egnet til:
Modeller med OEM Sat Nav med farveskærm
Hybrid Drive
Bemærk: Importerede biler eller biler med anden software kan have afvigelser i funktionalitet.
Produktinformation
Type: 2-DIN facia/ramme med adapter- og interfacekit til Honda, inkl. ratbetjening (SWC)
Farve: Sort
CAN Bus: Understøttes
SWC: Analog ratbetjening via interface (kræver korrekt indstilling, inkl. dip switches)
Understøttede funktioner: Ratbetjening (SWC), dato/tid-indstilling, OEM-forstærkersystem (hvis bilen er udstyret med original forstærker)
Monteringsudskæring (HU display): 174 mm x 97,5 mm
Tilslutninger/adaptere i sættet:
17 Pin / 20 Pin Honda (hovedstik)
5 Pin / 10 Pin display
OEM SWC til multilead (42arc100) til forskellige head units
Antenneadapter GT13 (hun) til DIN (han)
Blå ledning: +12V amp remote
Blå ledning: +12V antenna remote
Diagnostik-LED på interface:
Blå konstant: Interface aktiv og +12V tændingsforsyning til stede
Rød: Ratknap-funktion genkendt
Leveringsomfang:
2-DIN faciaplate/ramme til Honda Civic 09/2005-12/2011 (sort, LHD)
SWC-interface til Honda Civic 09/2005-12/2011 (17Pin/20Pin, climatronic)
SWC multilead til forskellige head units (42arc100)
Antenneadapter GT13(f) til DIN(m)
Vigtigt at vide
Kontrollér altid stik og originalt udstyr før køb og montering. Sammenlign de viste stiktyper med bilens stik (både udseende og pinning), og verificér at bilen har den forventede originale head unit. Inden afmontering bør du gennemgå OEM-indstillinger og sikre, at du ved, hvordan bilens dato/tid og lydindstillinger er sat op.
Afhængigt af bilens udstyr og software samt funktioner i den valgte aftermarket head unit kan enkelte betjenings- eller komfortfunktioner blive ændret eller bortfalde. I nogle biler understøttes ikke alle fabriksfunktioner (fx visse assistentsystemer).
Anbefaling: Konfiguration og ændringer i kabler/tilslutninger bør udføres af en faglært montør. Foretag opsætning og ændringer spændingsfrit, og test ratbetjening og bilfunktioner grundigt, før du samler instrumentbordet endeligt.
