| Varenummer | 249 611190421 |
| LEVERANDØR NR. | 611190-42-1 |
| EAN | 4026724346589 |

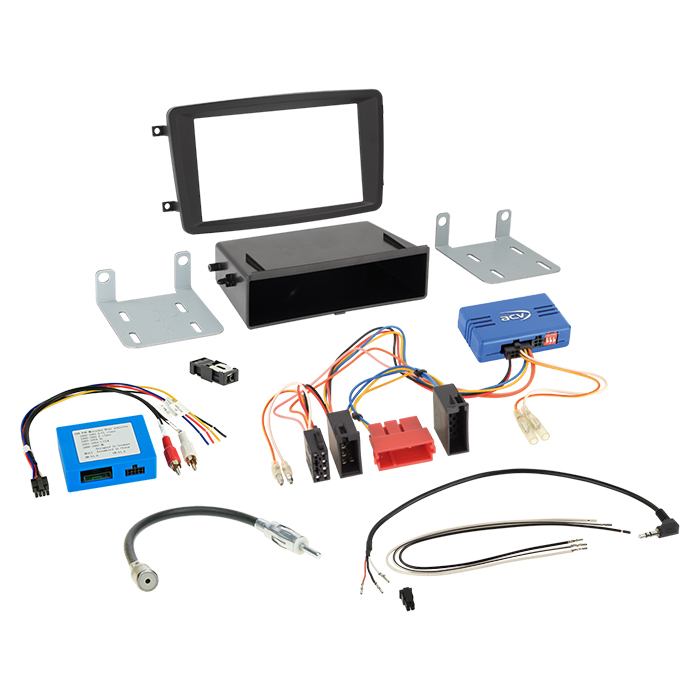

Komplet 2-DIN Kit m. rum C-class/CLK-class /Amp D2B
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724346589 |
Komplet 2-DIN Kit med rum – Mercedes C-class/CLK-class med forstærker (D2B)
Komplet monterings- og interfacekit til professionel eftermontering af 2-DIN radio i udvalgte Mercedes- og VW-modeller. Sættet er udviklet til køretøjer med 1-DIN OEM-headunit og CAN Bus, hvor der ønskes en sikker integration med bilens installation og korrekt tilpasning af fronten i sort finish.
Anvendelse:
Til retrofit af 2-DIN headunit i køretøjer med følgende OEM-enheder:
Mercedes Audio 5 / Audio 10 (1-DIN OEM HU)
Mercedes Audio 30 APS (1-DIN OEM navigation)
Mercedes Comand 2.0 (OEM navigation)
VW Crafter med RCD 2001 (1-DIN OEM HU)
Bemærk:
CAN Bus-interface anvendes til kommunikation med bilen.
Kontrollér DIP-switches før tilslutning af eftermarkedsradio (retrofit HU).
Køretøjer med åben instrumentbordsløsning kan kræve kodning til OEM HU.
Kontrollér altid kabelføring og pin-tilordning ved måling før installation – forkert tilslutning kan beskadige interfacet.
Tilslutninger:
Stiktype: ISO / 10 Pin ISO / Mini ISO (Mercedes)
Monteringsmål (HU-udskæring):
172 mm x 98,5 mm
Farve:
Sort
CAN Bus-tilslutning (vejledende punkter):
Komfort-CAN (varierende efter interiør):
Brun-rød snoet: CAN high
Brun snoet: CAN low
Mulige placeringer: CAN-distributør under dørtrinsbeklædning, ved klimabetjening (climatronic)
Mini ISO-stik: Pin 2 = CAN high / Pin 1 = CAN low
8-pin strømstik: Pin 7 = CAN high / Pin 6 = CAN low
Ved Comand 2.0: 18-pin AMP-stik: Pin 9 = CAN high / Pin 8 = CAN low (ikke Robert Bosch CAN)
Kompatibilitet – passer til følgende køretøjer:
Mercedes C-class (CL203) 10/2000 – 01/2005
Mercedes C-class (W203) 08/2000 – 02/2004
Mercedes C-class (S203) 01/2001 – 02/2004
Mercedes CLK-class (A209) 03/2003 – 03/2004
Mercedes CLK-class (C209) 03/2002 – 04/2005
Mercedes G-class (W463) 10/2000 – 04/2007
Mercedes Vito/Viano (W639/V639) 10/2003 – 03/2006
Vigtig info om forstærkersystemer:
OEM HU med ISO-blokstik kan kræve ISO forlænger til højttalere (10 cm) – varenr.: 1322-02
Køretøjer med 10-pin ISO/ISO højttalerstik og OEM forstærket system uden D2B optisk system kan kræve aktiv systemadapter ISO-til-ISO – varenr.: 13-1190-50
Tilvalg og alternativer:
Lomme/rum til 2-DIN frontplader (kort version) – varenr.: 271000-10
Køretøjer 2011–2014 med 2-DIN OEM HU: anvend i stedet varenr.: 381094-27
Køretøjer 2014–2022 med OEM HU: anvend i stedet varenr.: 381094-35-1
Generelle installationsanvisninger (kort):
1) Kontroller alle OEM-funktioner og bilindstillinger i den originale headunit.
2) Afbryd OEM-headunit spændingsfri.
3) Kontroller alle interfaceforbindelser spændingsfrit for korrekthed.
4) Kontroller interfacekonfiguration og HU-kabelkonfiguration før tilslutning.
5) Tilslut eftermarkedsradio iht. dens manual, og tilslut øvrige enheder (ratbetjening/kamera/håndfri/antenne phantom power) iht. anvisninger.
6) Tilslut hovedstikket til bilen som sidste trin, og udfør softwarekonfiguration iht. vejledning.
7) Funktionstest af ratbetjening og køretøj.
Fejlfinding (kort):
Ved fejl: genmonter OEM headunit, start systemet, afvent CAN Bus shutdown, kontrollér hardwarekonfiguration og gentag tilslutning iht. korrekt rækkefølge.
Vigtigt:
Alternative tilslutninger, løse kabler og ændringer i ledningsnettet er udelukkende vejledende og skal udføres af faguddannet montør.
Ændringer i det præmonterede ledningsnet kan påvirke producentgaranti og produktets garanti.
For mere info - Klik her
Komplet 2-DIN Kit m. rum C-class/CLK-class /Amp D2B
Opgrader din Mercedes til en moderne 2-DIN aftermarket radio med dette komplette 2-DIN monteringssæt med opbevaringsrum, udviklet til biler med OEM-lydsystem og CAN Bus. Kittet giver en pæn, fabriksnær finish i instrumentbordet og sikrer korrekt fysisk tilpasning, så du kan montere en 2-DIN hovedenhed uden synlige mellemrum. Farven er sort og passer diskret ind i kabinen.
Anvendelse
Sættet bruges til 2-DIN retrofit (eftermontering) i udvalgte Mercedes- og VW-modeller med 1-DIN OEM hovedenhed, herunder systemer som Audio 5 / Audio 10, Audio 30 APS og Comand 2.0. Det er relevant til køretøjer med åbent instrumentbord, hvor der kan være behov for kodning til OEM hovedenhed afhængigt af bilens opsætning.
Ved eftermontering skal du tjekke DIP-switches på interfacet i forhold til din nye headunit (retrofit HU), så funktioner og kommunikation via CAN Bus bliver korrekt.
Kompatibilitet
Mercedes C-class (CL203) 10/2000 - 01/2005
Mercedes C-class (W203) 08/2000 - 02/2004
Mercedes C-class (S203) 01/2001 - 02/2004
Mercedes CLK-class (A209) 03/2003 - 03/2004
Mercedes CLK-class (C209) 03/2002 - 04/2005
Mercedes G-class (463) 10/2000 - 04/2007
Mercedes Vito/Viano (W639/V639) 10/2003 - 03/2006
Derudover nævnes kompatibilitet med VW Crafter med RCD 2001 1-DIN OEM hovedenhed, afhængigt af bilens stik og CAN Bus-konfiguration.
Produktinformation
Farve: Sort
Monteringsudskæring (HU display): 172 mm x 98,5 mm
Stik/tilslutning: ISO / 10 Pin ISO / Mini ISO (Mercedes)
System: CAN Bus, egnet til biler med OEM hovedenhed og udvalgte OEM-forstærkede systemer
Ved OEM hovedenheder med ISO-blokstik kan der i nogle installationer være behov for ekstra kabel/adapter (afhænger af bilens lydsystem og om der er OEM forstærkning).
Vigtigt at vide
Forkert tilslutning kan beskadige interfacet. Kontroller altid forbindelser og pin-placeringer ved at måle, før du tilslutter, især på biler med varierende komfort-/interiør-CAN-konfiguration.
CAN Bus kan typisk findes i CAN Bus-fordeler under dørtrin, ved klimabetjening eller i Mini ISO/power-connector afhængigt af bilens opsætning. På køretøjer med Comand 2.0 kan CAN Bus ligge i 18-pin AMP-stik (bemærk: ikke Robert Bosch CAN).
Generel montageprocedure anbefaler: test OEM-funktioner først, afbryd OEM hovedenhed spændingsfrit, kontrollér alle interface- og kabelkonfigurationer spændingsfrit, tilslut i korrekt rækkefølge og afslut med funktions- og CAN-test. Ændringer i konfiguration skal altid udføres spændingsfrit.
Produktet er beregnet til montering af uddannet fagperson. Modifikationer af ledningsnet kan påvirke garanti og foretages på eget ansvar.
