Komplet 2-DIN Kit m. rum MAN TGE/VW Crafter/California
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724340907 |
| Vægt (Emb.) | 514g |
| Rumfang (Emb.) | 0.0261381119 |
| Bredde (Emb.) | 364mm |
| Længde (Emb.) | 544mm |
| Højde (Emb.) | 132mm |
Komplet 2-DIN Kit m. rum – MAN TGE / VW Crafter II / VW Grand California
Komplet monteringskit til udskiftning af original (OEM) radio/head unit med en eftermarkeds 2-DIN radio i MAN TGE, VW Crafter II og VW Grand California. Sættet indeholder 2-DIN facia/radioramme med praktisk opbevaringsrum samt interface/adaptere, så bilens vigtige funktioner kan bevares via CAN-bus (afhængigt af udstyr og software).
Anvendelse og funktion
Mange varebiler og campervans har en bilspecifik OEM-radio, der passer til instrumentbordets design. Dette 2-DIN kit gør det muligt at montere en 1-DIN eller 2-DIN eftermarkedsradio og samtidig integrere styresignaler og information via interface.
Bemærk: Afhængigt af bilens udstyr og den nye radios funktioner/software kan enkelte OEM-funktioner være begrænsede, erstattet eller ikke understøttet.
Passer til følgende køretøjer
MAN TGE (2017 – 2023*)
VW Crafter II (SY/SZ) 03/2017 – 2023*
VW Grand California (SY/SZ) 03/2019 – 2023*
*Kompatibilitet kan variere ved reimporterede biler eller andre softwareversioner.
Krav og vigtige bemærkninger
Kun til køretøjer med ratbetjening (SWC) og CAN-bus.
Stiktype mod bil: 52-pin Quadlock (VAG).
Antenne: OEM Fakra (han) til DIN (han) via adapter. Kontroller OEM-antenne forsyningsspænding før montering (se “Antenne og phantom power”).
2-DIN radio: Maks. monteringsdybde 55 mm (2,1").
Ikke egnet til
Køretøjer med OEM MOST-forstærkersystem.
Køretøjer med “open dash”.
Køretøjer uden OEM-forberedelse (SWC/højttalere/OEM HU).
Understøttede/viste funktioner (afhængigt af udstyr)
Ratbetjening (SWC).
Visning af klimaanlæg (visualisation climate control).
Visning af OPS/parkering (visualisation OPS).
Køretøjsindstillinger og køretøjsinformation kan spejles/vises på eftermarkedsenhedens skærm (afhængigt af radio).
Begrænsninger (vigtigt)
Ikke alle køretøjsindstillinger, køretøjsfunktioner eller informationer kan vises/understøttes i alle konfigurationer.
Førermodeller/assistentsystemer kan være begrænset (fx Trailer Assist, E-Call og andre komfort-/assistentsystemer).
E-Call understøttes ikke som standard (se “Valgfrit tilbehør”).
Info/adapter-menu og SWC (ratknapper)
SWC-knapper er nødvendige for at få adgang til Infodapterens konfigurationsmenu.
Ny funktion: Menuindstillinger kan typisk åbnes via “mute” eller “tale/speech”-knap trykket 5 gange (afhænger af bil/radio).
Kameraintegration og menufunktion
For at åbne menuindstillinger: Tilslut lilla/hvidt baksignal (+12V) til radioens reverse input.
For at visualisere menuindstillinger: Tilslut gul RCA (han) til radioens input for bakkamera og konfigurer i radioen.
Køretøjsindstillinger og køretøjsinformation kan blive vist via bakkamerainput (spejlet visning), afhængigt af eftermarkedsenhed.
Signaler der leveres af interface (udgange)
Rød: +12V tænding (kl. 15)
Orange: +12V belysning (kl. 58)
Lilla/hvid: +12V baksignal
Grøn: GND parkeringsbremse-signal
Gul/sort: GND telefon mute-signal
Maks. samlet belastning på udgange: 100 mA.
Ved behov over 100 mA: brug relæ (min. 75 Ohm spolemodstand for 1 relæ / 150 Ohm for 2 relæer).
Parkeringsassistent – bemærkning
Ved køretøjer med front PDC kan front PDC vises efter tænding på displayet. Afslut/kvitter via bilens PDC-knap.
Antenne og phantom power
Medfølgende antenneadapter(e) dækker Fakra(m) til DIN(m). Kontroller om bilens OEM-antenne kræver phantom power, før installation med OEM radio.
OEM antenne +12V: brug 12V phantom-adapter (1524-70).
OEM antenne +8,5V: brug 8,5V løsning (1524-01 eller valgfri 1524-29 afhængigt af opsætning).
Farve
Sort.

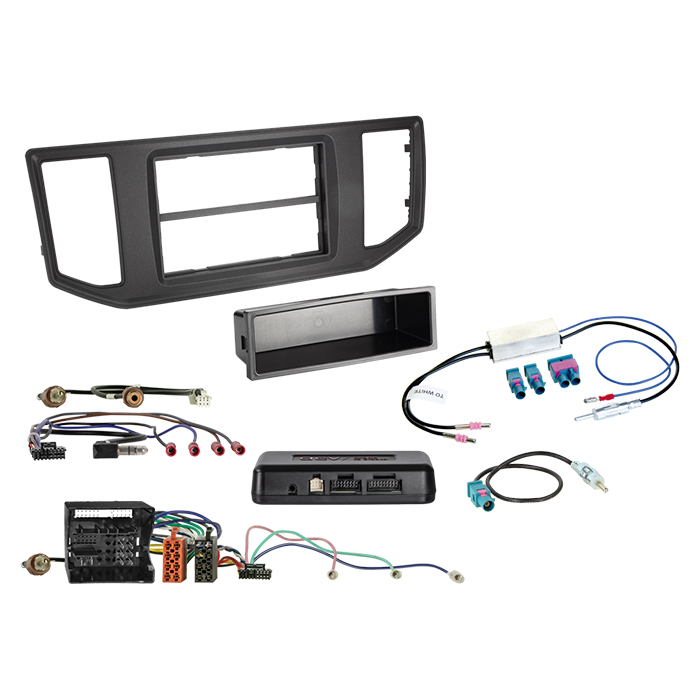

Indhold i pakken
2-DIN facia plate/radioramme med opbevaringsrum til MAN TGE / VW Crafter / Grand California (381320-26-1).

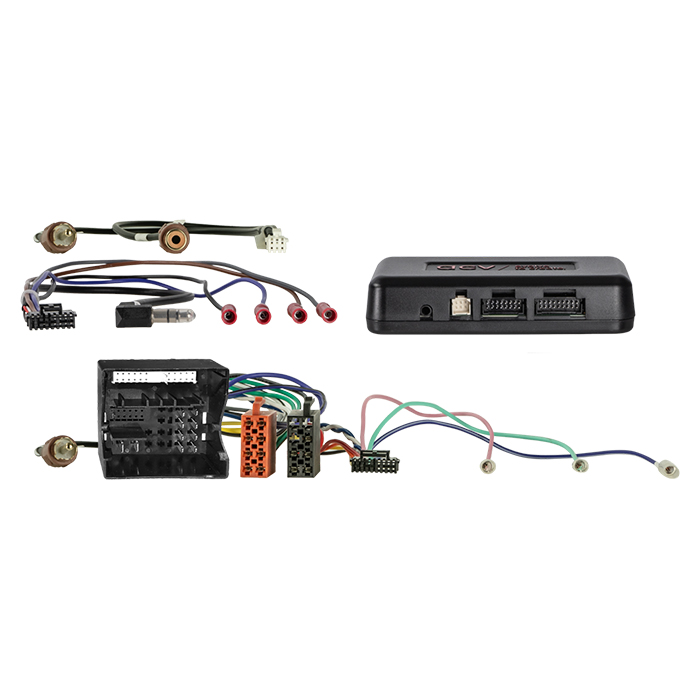

Infodapter til MAN TGE/Seat/VW 52-pin Quadlock (43uvw04).
SWC lead + multilead til forskellige radiofabrikater (42ctmultilead3, inkl. Pioneer 2022> kompatibilitet via multilead).

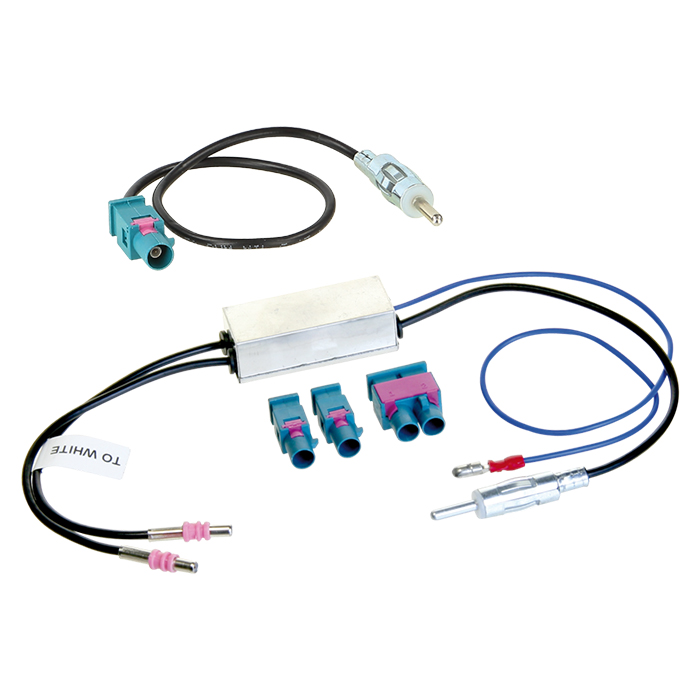

Antenneadapter Fakra(m) > DIN(m) (1524-01).
Antenneadapter Fakra(m) (sæt) > DIN(m) med 12V phantom power (1524-70).
Valgfrit tilbehør (ikke inkluderet)
Adapter til bakkamera (VW MIB II PQ) (771324-37).
E-Call bevaring/retention interface (MAN/Seat/Skoda/VW 52-pin Quadlock) (1424-28).
Antenneadapter Fakra(m) dobbelt > DIN(m) 8,5V (1524-29).
Monteringsanbefaling
Kontroller bilens OEM-funktioner og menuer før afmontering, og test alle indstillinger efter installation før endelig samling.
Sammenlign altid stik og pin-layout visuelt og teknisk med bilens originale ledningsnet, før du tilslutter. Installation bør udføres af fagperson, især hvis der foretages ændringer i kabling eller ekstra tilslutninger.
For mere info - Klik her
Komplet 2-DIN Kit m. rum MAN TGE/VW Crafter/California
Opgrader din varebil eller camper med et komplet 2-DIN monteringskit med opbevaringsrum til MAN TGE, VW Crafter II og VW Grand California. Kittet er udviklet til at erstatte fabriksmonteret OEM-headunit med en eftermonteret 1-DIN eller 2-DIN radio og samtidig bevare centrale køretøjsfunktioner via medfølgende interface og adaptere. Resultatet er en flot, integreret montering i instrumentbordet med korrekt pasform og professionelt look i sort.
Anvendelse
Dette kit bruges til eftermontering af en ny radio/navigation (aftermarket headunit) i 2-DIN format og inkluderer ramme (facia) med lomme/rum, infotainment-interface (Infodapter) og nødvendige kabler til tilslutning.
Kittet understøtter bl.a. adgang til køretøjsmenu/indstillinger via ratbetjening, hvor SWC (ratknapper) er afgørende for at kunne tilgå Infodapterens konfigurationsmenu. Der leveres også signaler som tænding, belysning, bakgear og håndbremse, hvilket gør installationen mere overskuelig ved tilslutning af moderne headunits.
Kompatibilitet
Passer til:
MAN TGE (2017-2023*)
VW Crafter II (SY/SZ) 03/2017-2023*
VW Grand California (SY/SZ) 03/2019-2023*
Forudsætninger:
Køretøjer med CAN-bus og ratbetjening (SWC)
Stiktype: 52-pin Quadlock VAG
OEM MIB II systemer med 8" skærme (fx Media Plus/Composition Media/Media Advanced) understøttes afhængigt af udstyr og software.
Headunit-krav:
1-DIN radio eller 2-DIN radio med maks. monteringsdybde 55 mm (2,1") og 2-DIN L-body i top.
Produktinformation
Indhold i pakken:
2-DIN facia/monteringsramme med rum til MAN TGE/VW Crafter/Grand California
Infodapter til MAN TGE/Seat/VW 52-pin Quadlock
SWC-lead (ratfjernbetjening) med multilead til forskellige headunits (inkl. Pioneer 2022+)
Antenneadapter Fakra(m) til DIN(m) (passiv)
Antenneadapter Fakra(m) sæt til DIN(m) med 12V phantom power
Farve: Sort
Tilslutninger og signaler (udgang):
+12V tænding (klemme 15)
+12V belysning (klemme 58)
+12V bak-signal (purple/white)
GND parkbremse-signal
GND telefon mute-signal
Maks. belastning: samlet 100 mA (ved højere strømforbrug kræves relæ efter specifikation).
Visning og funktioner (afhænger af bil og software):
Visning af klimastyring, OPS/PDC og understøttede køretøjsindstillinger via retrofit-skærm kan være muligt, men varierer med udstyrsniveau.
Vigtigt at vide
Funktioner kan variere: Afhængigt af bilens udstyr, software og den valgte aftermarketradio kan enkelte funktioner mangle, ændres eller blive erstattet. Ikke alle førerassistentsystemer og komfortfunktioner understøttes altid (fx Trailer Assist og lignende).
E-Call: E-Call understøttes ikke som standard. Der findes en separat løsning til fastholdelse af E-Call til udvalgte køretøjer (tilkøb).
Antenne og phantom power: Tjek OEM-antennens forsyningsspænding før montering, så korrekt antenneadapter vælges (8,5V eller 12V afhængigt af bil).
Montering: Det anbefales, at installation og eventuelle ændringer i kabling udføres af en faguddannet montør. Kontroller køretøjsindstillinger og funktioner med original radio før demontering, og lav funktionstest før endelig samling.
Begrænsninger: Passer ikke til køretøjer med OEM MOST-forstærkersystem, åbent dashboard eller uden OEM-forberedelse (SWC/højttalere/OEM headunit). Reimporterede køretøjer eller biler med anden software kan have begrænset kompatibilitet.
