Komplet 2-DIN Kit m. rum Opel Astra J 2009-2018 sølv
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724336023 |
| Vægt (Emb.) | 917g |
| Rumfang (Emb.) | 0.0578259 |
| Bredde (Emb.) | 363mm |
| Længde (Emb.) | 590mm |
| Højde (Emb.) | 270mm |
Komplet 2-DIN Kit m. rum Opel Astra J 2009-2018 sølv – radioramme og adaptere til eftermontering
Dette komplette 2-DIN monteringssæt fra acv (premium kvalitet) gør det muligt at udskifte bilens originale OEM-radio med en eftermarkeds 2-DIN hovedenhed i Opel Astra J. Sættet er tilpasset bilens instrumentbord og leveres i farven platin sølv, så monteringen får et fabriksnært udtryk.
Anvendelse:
Monteringssættet er udviklet til køretøjer med CAN-Bus og ratbetjening (SWC). Afhængigt af bilens udstyr indeholder kittet de nødvendige adaptere og interfaces for at kunne installere ny radio og samtidig bevare centrale bilfunktioner.
Passer til følgende køretøjer:
Opel Astra J (P-J) 12/2009 – 06/2012
Opel Astra J (P-J) 06/2011 – 08/2018
Kompatibilitet (vigtige forudsætninger):
Til køretøjer med CD300 / CD400 original radio
Til køretøjer med monokromt OEM-display
Ikke til køretøjer med IntelliLink OEM Sat Nav
Ikke til køretøjer med farve OEM-monitor
Bevarede funktioner (afhængigt af bil og radio):
Ratbetjening (SWC)
Bilindstillinger via interface (vehicle settings supported)
Bip/klokker (chimes supported)
PDC bag (PDC rear supported)
Bemærk om begrænsninger:
I nogle biler understøttes ikke alle originale funktioner efter retrofit. Det kan fx omfatte Trailer Assist, E-Call eller andre førerassistentsystemer.
Funktionalitet kan variere afhængigt af bilens udstyr samt software og muligheder i den eftermonterede 2-DIN radio.
Tilslutninger og stik (oversigt):
Køretøjsside: 48-pin Opel stik
Antenne: OEM Fakra Z (han) til DIN (han) inkl. 12V phantom power
Ratbetjening: SWC til multilead (42ctmultilead3) for kompatible hovedenheder
Tilgængelige udgangssignaler fra interfacet:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bak-signal
Grøn: GND parkeringsbremse-signal
Gul/sort: GND telefon mute-signal
Samlet belastning på udgange: maks. 100 mA
Strøm/relæ (vigtigt):
Ved behov for mere end 100 mA anbefales relæ
1 relæspole: minimum 75 Ohm
2 relæspoler: minimum 150 Ohm
DIP-switch indstillinger:
DIP-switches bruges til aktivering/tilpasning af OEM-display og opsætning til radiofabrikat.
DIP 1: ON = Pioneer / OFF = Sony
DIP 2: ON = biler med 2-linjers display / OFF = biler med 4-linjers display
Kontrol før endelig montering:
Sammenlign de afbildede stik med bilens stik og kontrollér, at de passer både optisk og teknisk.
Kontrollér at en af de angivne OEM-radioer har været monteret fra fabrikken.
Test bilfunktioner, bilindstillinger og ratbetjening (SWC) før den endelige samling.
Farve:
Platin sølv

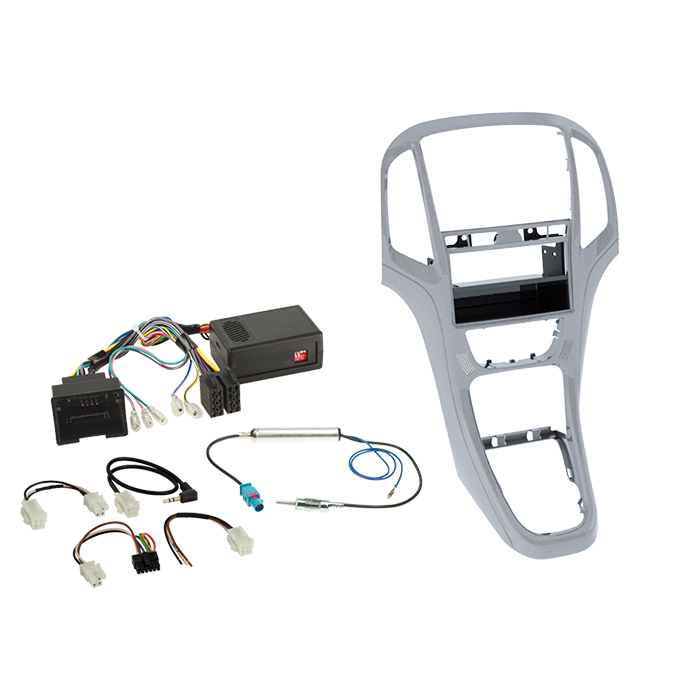

Indhold i pakken:
2-DIN faciaplate/radioramme med rum (pocket) til Opel Astra J, platin sølv (281230-23-3)
CAN-Bus/SWC interface til Chevrolet/Opel (48-pin) (42hvx01)
SWC multilead til kompatible hovedenheder (Pioneer 2022 m.fl.) (42ctmultilead3)
Antenneadapter Fakra (han) til DIN (han) med 12V phantom power (1524-03)
Tilvalg (ekstra):
INBAY® facia pocket til 2-DIN facia plates, skruefastgørelse (241000-07-1)
For mere info - Klik her
Komplet 2-DIN Kit m. rum Opel Astra J 2009-2018 sølv
Opgrader kabinen i din Opel Astra J med et komplet 2-DIN monteringskit i platin sølv, der matcher bilens originale instrumentbord. Kittet gør det nemt og pænt at udskifte fabriksradioen med en eftermonteret 2-DIN head unit og inkluderer de nødvendige adaptere til både montering, antenne og ratbetjening (SWC) via CAN-Bus.
Anvendelse
Kittet bruges til at erstatte en OEM-head unit med en 2-DIN enhed og samtidig bevare vigtige bilfunktioner, hvor det understøttes. Du får en 2-DIN facia/ramme med rum (pocket), interface til ratknapper og nødvendige kabler, så installationen bliver professionel og integreret.
Der medfølger dip-switch indstillinger til tilpasning af OEM-display samt valg af head unit-profil:
Dip switch 1: ON = Pioneer / OFF = Sony
Dip switch 2: ON = 2-linjers display / OFF = 4-linjers display
Kompatibilitet
Bilmodeller: Opel Astra J (P-J) 12/2009 - 06/2012 samt 06/2011 - 08/2018
Forudsætninger: Køretøjer med SWC (ratbetjening) og CAN-Bus
OEM head unit: Kompatibel med biler med CD300 / CD400 og monokromt OEM-display
Ikke til: Biler med Intellilink OEM satellitnavigation og/eller farve OEM-monitor (som angivet i produktdata)
Produktinformation
Kvalitet: acv premium quality
Farve: platin sølv
Tilslutninger:
48-pin Opel connector
OEM antenne: Fakra Z (han) til DIN (han)
SWC lead: til 42ctmultilead3
Antenneadapter: Fakra (han) til DIN (han) med 12V phantom power
Understøttede funktioner (afhængigt af bil og udstyr):
Ratbetjening (SWC)
Køretøjsindstillinger
Chimes/lydsignaler
PDC bag (parkeringssensorer bag)
Signaler til rådighed:
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bak-signal
Grøn: GND parkeringsbremse-signal
Gul/sort: GND telefon mute-signal
Maks. belastning: samlet udgang 100 mA
Ved behov over 100 mA: anvend relæ (spoleresistans min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)
Vigtigt at vide
Kontrollér altid, at stikkene i bilen matcher de viste/angivne stik både optisk og teknisk, og at en af de nævnte OEM-enheder har været monteret fra fabrikken. Tjek også bilens funktioner, bilindstillinger og ratbetjening (SWC) før endelig montering.
Afhængigt af bilens udstyr samt funktioner og software i den eftermonterede head unit kan enkelte funktioner mangle eller blive erstattet. I nogle tilfælde understøttes ikke alle køretøjsfunktioner, fx visse førerassistentsystemer.
