Komplet 2-DIN Kit m. rum Seat Ibiza/Leon i-dapter

Komplet 2-DIN Kit m. rum Seat Ibiza/Leon i-dapter

Dette installationssæt gør det muligt at udskifte bilens originale head unit (OEM HU) med en eftermonteret enhed, samtidig med at bilens eksisterende funktioner bevares bedst muligt. Mange bilproducenter anvender modeltilpassede radioer for at passe til instrumentbordets design – dette sæt sikrer en flot og korrekt integration ved udskiftning.

Sættet indeholder alle nødvendige adaptere og interfaces, som – afhængigt af bilens udstyr – gør det muligt at tilslutte den nye head unit og bevare funktioner som ratbetjening, parkeringssensor-visning, klimavisning m.m.

Bemærk: Afhængigt af den nye head units funktioner og software, kan enkelte originale funktioner være begrænsede eller erstattet.

• Farve: Sort

Vigtigt før installation

• Kontroller bilens menuindstillinger og funktioner på den originale radio inden afmontering
• Sammenlign stik og ledningsnet i bilen med billederne for at sikre korrekt og kompatibel tilslutning
• Ratknapper (SWC) er nødvendige for at få adgang til i-dapter/Infodapter konfigurationsmenu
• Ikke alle komfort- og assistentsystemer understøttes (f.eks. Trailer Assist, E-Call m.fl.)
• Kontrollér antennens phantomspænding med OEM-enheden før montering

Tilslutninger (CAN-Bus / Quadlock)

• 52-pin Quadlock VAG
• OEM ratbetjening → 3,5 mm jack / løse ledninger
• OEM antenne Fakra → DIN
• OEM bakkamera → RCA (okker)
• OEM USB → USB-A
• Blå ledning: +12V antenne remote

Antenne phantomspænding:

• 8,5V system → varenr. 1524-29-1-0
• +12V system → varenr. 1524-70-1-0

Understøttede enheder

• Køretøjer med MIB-II system
• 1-DIN modulradio med skærm (monteres med lomme)
• 2-DIN radio (monteres uden lomme)
• 2-DIN HU med max monteringsdybde 70–100 mm
• 2-DIN HU L-Body top

Monteringsmål:

• 2-DIN åbning: 170 × 100 mm
• Ydre ramme: 220 × 120 mm

Bakkamera & visninger

• Lilla/hvid: +12V bakgear-signal
• RCA (okker): kameraindgang på ny HU
• Visning af:
• OPS (parkeringssensorer)
• Klimaanlæg
• Bilmenu (CAR settings)

Hvis kamerabillede eller visning mangler, skal ekstra stel (GND) tilsluttes yderkappen på RCA-stikket.

Front PDC vises automatisk ved tænding og kan lukkes via bilens PDC-knap.

Signaler til rådighed

• Rød: +12V tænding (klemme 15)
• Orange: +12V lys (klemme 58)
• Lilla/hvid: +12V bakgear
• Pink: hastighedssignal
• Grøn: håndbremse stel
• Maks. belastning: 250 mA (relæ påkrævet ved større belastning)

Passer ikke til biler:

• Med original forstærkeranlæg
• Med åbent instrumentbord
• Uden OEM forberedelse (ratbetjening/højttalere/radio)

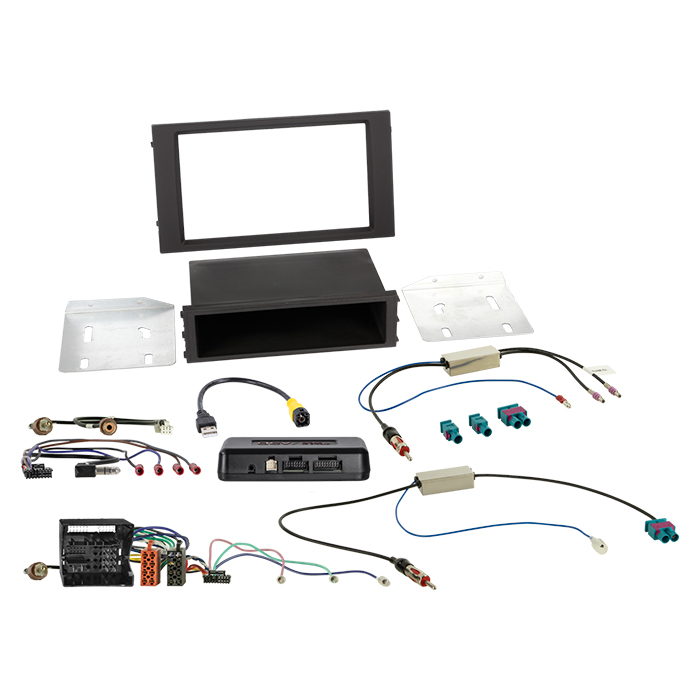

Leveringsomfang

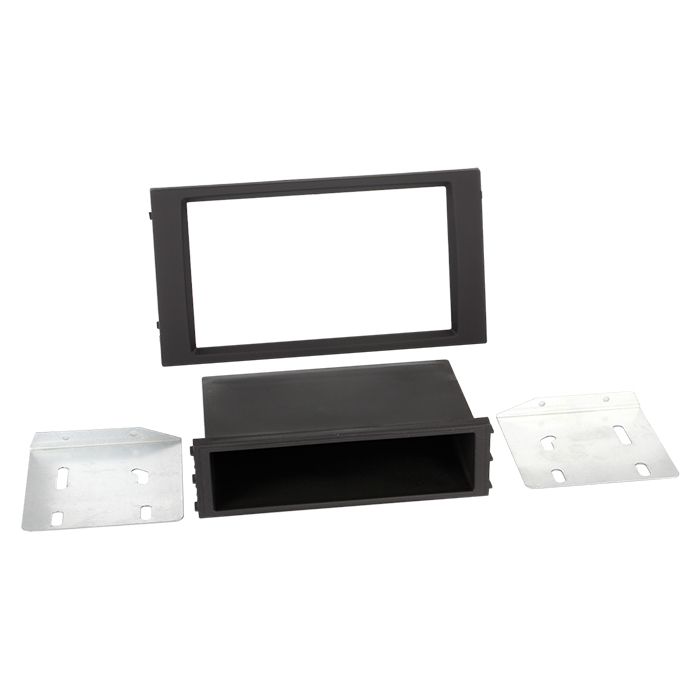

• 2-DIN monteringsramme med lomme til Seat Ibiza/Leon – sort

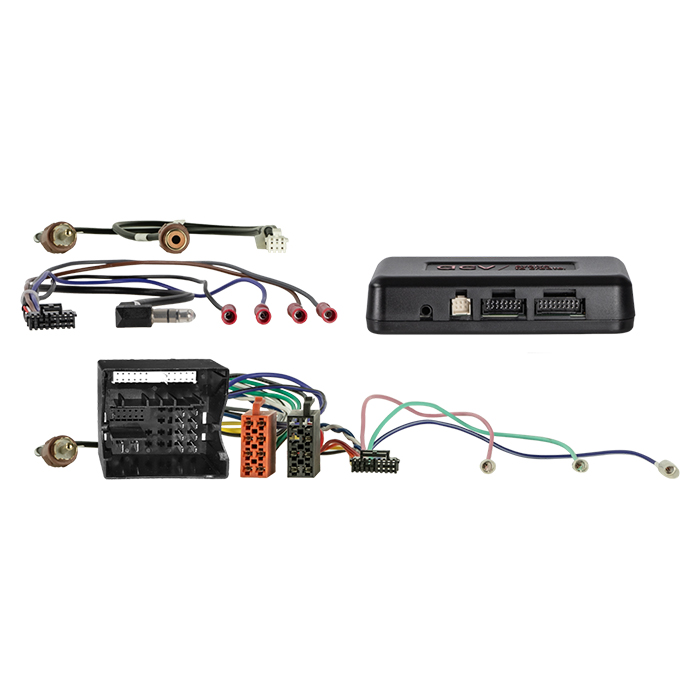

• i-dapter Quadlock multiledningsnet

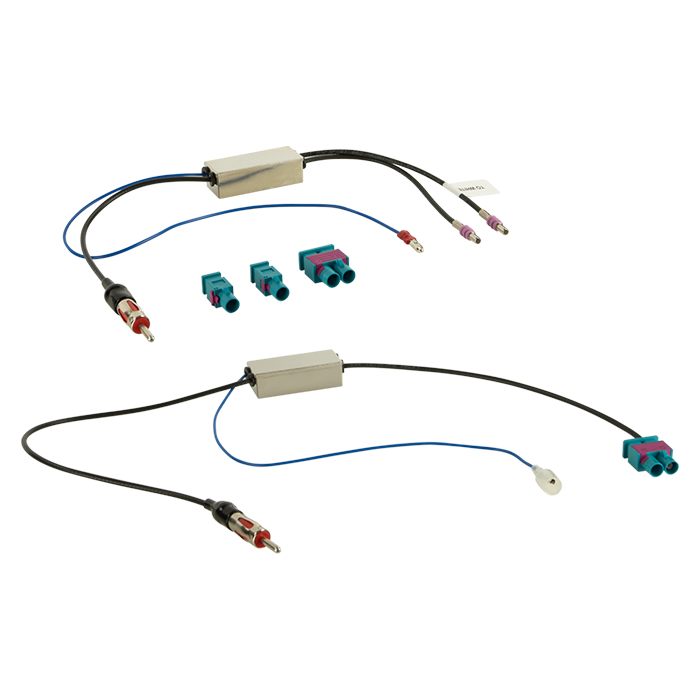

• Fakra → DIN antenneadapter (12V og 8,5V)

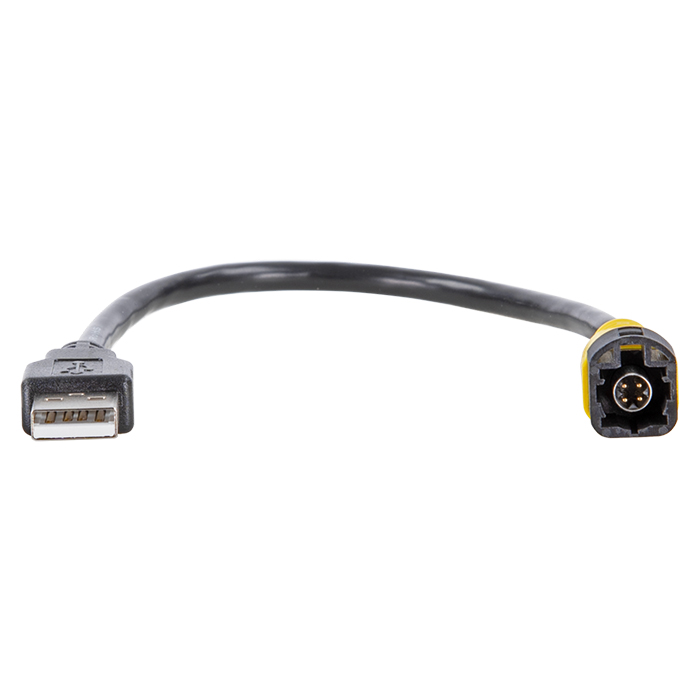

• USB adapter (LVDS gul → USB-A)

Installation

1. Kontroller alle funktioner på OEM radio
2. Afbryd strømmen
3. Tilslut interface og kabler spændingsfrit
4. Tilslut den nye HU efter producentens anvisning
5. Tilslut hele systemet til bilen til sidst
6. Konfigurer interface og HU
7. Funktionstest ratbetjening og bilsystem

Ved fejl: genmonter OEM radio og lad CAN-bus lukke korrekt ned før ny tilslutning.

Ændringer i ledningsnet og alternative tilslutninger må kun udføres af faguddannet montør. Forkert installation kan påvirke garanti og funktion.

Passer til:

• Seat Ibiza (6P) 07/2015 – 04/2017*
• Seat Leon (5F) 11/2012 – 01/2020
