Komplet 2-DIN Kit m. rum Seat/Skoda/VW

Komplet 2-DIN Kit m. rum – Seat/Skoda/VW

Komplet 2-DIN monteringssæt med radioramme, opbevaringsrum (lomme) og tilslutningskit til eftermontering af 2-DIN radio i udvalgte Seat, Skoda og VW-modeller. Sættet er udviklet til biler med fabriksmonteret OEM-headunit, hvor der kræves køretøjsspecifik facia og adaptere for korrekt montering og tilslutning.

Anvendelse:
Dette installationskit gør det muligt at udskifte bilens originale headunit (OEM HU) med en eftermarkeds 2-DIN radio, samtidig med at nødvendige analoge signaler til radioen stilles til rådighed via CAN-bus interface (SWC connector kit). Afhængigt af bilens udstyr og den nye radios funktioner/software kan enkelte betjeningsfunktioner være begrænsede eller ændret.

Vigtigt om funktioner og kompatibilitet:
SWC connector kits leverer de nødvendige analoge signaler til drift af eftermonteret radio.
Køretøjsfunktioner eller køretøjsindstillinger understøttes ikke (settings i bilen kan ikke styres via sættet).
Kontrollér altid OEM-radio, bilens opsætning og tilgængelige indstillinger før installation.
Sammenlign stik på ledningsnettet med stikkene i bilen (visuelt og teknisk), og kontrollér at en af de angivne OEM-headunits har været monteret fra fabrikken.
Test ratbetjening, køretøjsfunktioner og signaler før endelig samling.

Tekniske data (interface/tilslutning):
CAN Bus
Stik/adaptersæt: 40-pin Quadlock VW til ISO
Ratbetjening (OEM SWC): til 3,5 mm jack og/eller løse ledninger (afhænger af radioens SWC-indgang)
Antenneadapter: OEM Fakra (han) sæt til DIN (han) / ISO (han)
Farve på facia: sort
2-DIN udskæring: ISO universal / 113 mm x 183 mm (reference: 381320-00)

Tilgængelige signaler (analoge udgange):
Rød: +12V tænding (klemme 15)
Orange: +12V belysning (klemme 58)
Lilla/hvid: +12V bakgear-signal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremse-signal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA: anvend relæ(er) med min. spolemodstand 75 Ohm (1 relæ) eller 150 Ohm (2 relæer)

Bemærk:
Reimporterede køretøjer eller køretøjer med anden software kan have begrænset kompatibilitet i enkelte funktioner.
Biler uden OEM-forstærkersystem (ikke til OEM amplified system).
Der kan i nogle tilfælde være behov for tilpasning af facia med professionelt værktøj for optimal pasform.
DIP-switch/opsætning kan være nødvendig afhængigt af den valgte radio – følg radioens manual.

OEM-radioer/forudsætninger (uddrag):
Seat Leon/Toledo: med Golf V/IV-style OEM HU med CD-slot i headunit, eller uden CD-slot i frontpanel (afhænger af variant).
Skoda: kan kræve Skoda OEM HU-cover afhængigt af udstyr (se noter længere nede).
Skoda: kompatibel med Bolero/Stream OEM HU samt Amundsen/Columbus OEM navigation (ikke til Technisat OEM HU).
VW: til biler med RCD200/RCD210/RCD300/RCD310/RCD500/RCD510 OEM HU samt RNS315/RNS510 OEM navigation.
VW: ikke til RCD320 OEM HU med ISO-stik.

Passer til følgende køretøjer:
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015

Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009*
Skoda Octavia (1Z) 01/2009 – 03/2013**
Skoda Rapid (NH) 10/2012 – 04/2015***
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013****
Skoda Superb (3T) 06/2013 – 05/2015****
Skoda Yeti (5L) 08/2009 – 10/2013*****

VW Amarok (2H) 07/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy III (2K) 10/2003 – 08/2010
VW Caddy III (2K) 09/2010 – 04/2015
VW CC (3C/35) 06/2008 – 11/2011
VW CC (3C/35) 02/2012 – 08/2016
VW EOS (1F) 05/2006 – 10/2010
VW EOS (1F) 10/2010 – 04/2015
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta V (1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW Tiguan I (5N) 10/2007 – 02/2011
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran I (1T) 01/2003 – 09/2006
VW Touran I (1T) 11/2006 – 04/2010
VW Touran I (1T) 08/2010 – 04/2015

Noter for Skoda OEM HU-cover (afhænger af udstyr):
* Biler med Amundsen/Columbus/Nexus OEM navigation
** Bolero/Swing OEM HU: kræver Skoda OEM Sat Nav HU-cover (varenr. afhænger af udstyr)
*** Skoda OEM HU-cover: 5JA858 415 9B9
**** Amundsen/Columbus OEM navigation eller Bolero/Swing OEM HU: Skoda OEM Sat Nav HU-cover 3TO8580691QB
***** Skoda OEM HU-cover: 5L0858069L1 QB

Indhold i pakken (scope of delivery):

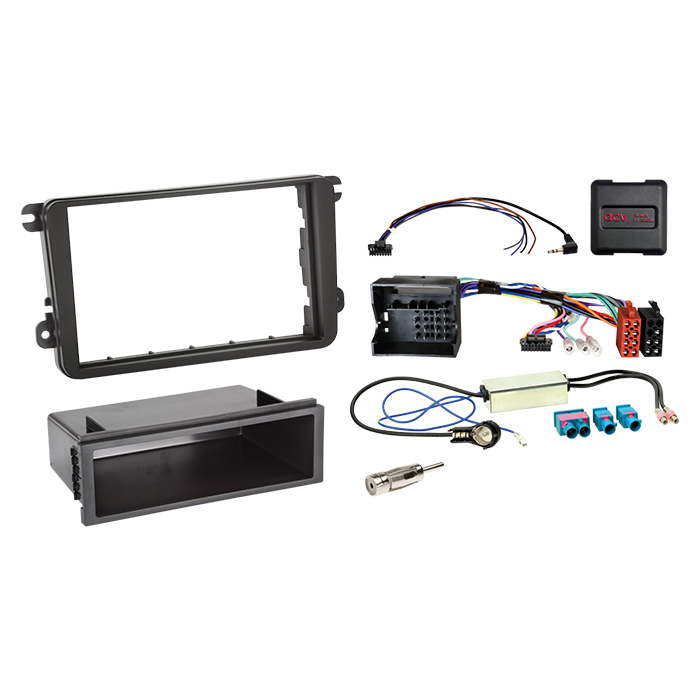

2-DIN facia plate Seat/Skoda/VW sort (281320-15)
Facia lomme/opbevaringsrum til 2-DIN facia / 1-DIN facia (271000-05)
SWC Seat/Skoda/VW multilead + antenneadapter Fakra (han) sæt til DIN/ISO (42svw002-2)

Monteringsanbefaling (kort):
1) Kontrollér alle funktioner og køretøjsindstillinger på OEM-radioen før afmontering.
2) Afbryd OEM-radioen spændingsfrit.
3) Kontrollér alle interface- og kabeltilslutninger spændingsfrit.
4) Tilslut radioens kabler iht. radioens manual og afslut med at forbinde hovedstikket til bilen til sidst.
5) Konfigurér interface og radio (ratbetjening, kamera, handsfree, antenne phantom power m.m.) og udfør funktionstest før endelig samling.
