Komplet 2-DIN Kit m. rum Seat/Skoda/VW
Få besked når varen kommer på lager
Varen er ikke på lager
Tilmeld dig her i formularen og få besked så snart varen er tilbage på lager.
Tak!
Vi giver besked, når varen er tilbage på lager!
| EAN | 4026724336368 |
| Vægt (Emb.) | 325g |
| Rumfang (Emb.) | 0.006061 |
| Bredde (Emb.) | 190mm |
| Længde (Emb.) | 290mm |
| Højde (Emb.) | 110mm |

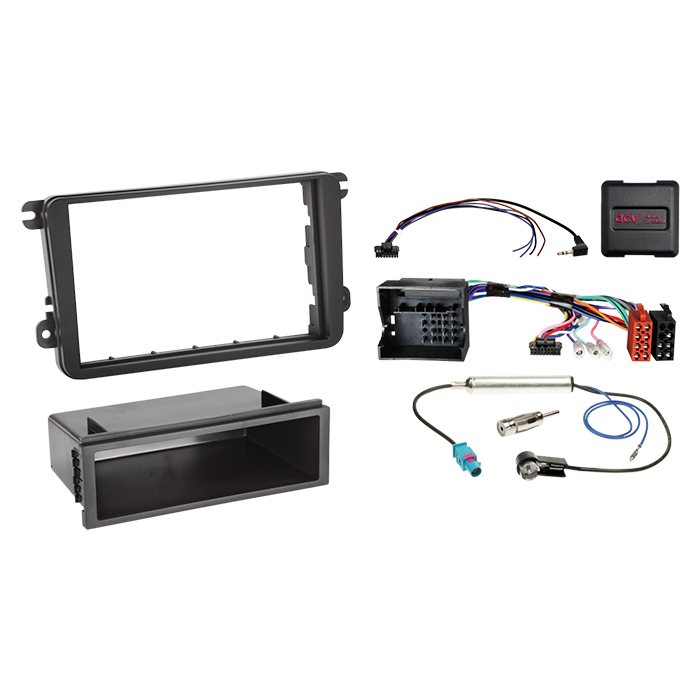

Komplet 2-DIN Kit med rum – Seat/Skoda/VW
Komplet monteringskit til udskiftning af original OEM-radio (HU) med en eftermonteret 2-DIN radio i udvalgte Seat, Skoda og VW. Sættet indeholder 2-DIN facia (sort) med lomme/rum samt lednings- og adapterløsninger, så installationen bliver mekanisk og elektrisk korrekt i bilens instrumentbord.
Anvendelse og funktion
Mange bilproducenter bruger bilspecifikke OEM-headunits, som passer præcist til bilens design. Dette 2-DIN installationskit samler de nødvendige komponenter til at erstatte OEM-enheden med en eftermarkeds 2-DIN radio.
SWC-connector kit leverer de nødvendige analoge signaler til betjening af en eftermonteret radio. Bilfunktioner og køretøjsindstillinger understøttes ikke via interfacet.
Vigtige kompatibilitetsbemærkninger
• Kun til biler uden OEM-forstærkersystem
• Sammenlign stik visuelt og teknisk med bilens stik før montering (harness/connector-typer kan variere)
• Kontrollér, at en af de nævnte OEM-headunits har været monteret fra fabrikken
• Genimporterede biler eller biler med anden software kan have funktionsafvigelser
• Afhængigt af bilens udstyr og den eftermonterede radios software kan enkelte betjeningsfunktioner mangle eller blive erstattet
• Funktionstest (radio, ratbetjening, antenne, bakkesignal m.m.) skal udføres før endelig samling
Tekniske data
CAN Bus: Ja
Farve: Sort
2-DIN udskæring: ISO universal / 113 mm x 183 mm
Adaptere/tilslutninger:
• 40-pin Quadlock (VW) til ISO
• OEM ratbetjening (SWC) til 3,5 mm jack / løse ledninger
• OEM antenne Fakra (han) til DIN (han) / ISO (han)
Tilgængelige signaler (analoge udgange)
Rød: +12 V tænding (klemme 15)
Orange: +12 V lys/dæmpning (klemme 58)
Lilla/hvid: +12 V bakkelyssignal
Pink: hastighedspuls (VSS)
Grøn: GND parkeringsbremsesignal
Maks. belastning pr. udgang: 250 mA
Ved strømbehov over 250 mA: brug relæ (spolemodstand min. 75 Ohm ved 1 relæ / 150 Ohm ved 2 relæer)
Bemærk om indstilling
Dip-switch/konfiguration kan være nødvendig afhængigt af producenten af den eftermonterede radio (se radioens manual og installationsanbefalinger for de enkelte komponenter). Ved behov kan faciapladen kræve mindre tilpasning med professionelt værktøj.
Passer til følgende køretøjer
Seat:
• Alhambra (7N) 10/2010 – 04/2015
• Leon (1P) 04/2009 – 11/2012
• Toledo (NH) 03/2013 – 05/2015
Skoda:
• Fabia (5J) 03/2007 – 04/2010
• Fabia (5J) 06/2010 – 06/2014
• Octavia (1Z) 06/2004 – 05/2009*
• Octavia (1Z) 01/2009 – 03/2013**
• Rapid (NH) 10/2012 – 04/2015***
• Roomster (5J) 09/2006 – 04/2010
• Roomster (5J) 06/2010 – 02/2015
• Praktik (5J) 09/2006 – 04/2010
• Praktik (5J) 06/2010 – 02/2015
• Superb (3T) 07/2008 – 05/2013****
• Superb (3T) 06/2013 – 05/2015****
• Yeti (5L) 08/2009 – 10/2013*****
VW:
• Amarok (2H) 07/2010 – 08/2016
• Beetle (16) 11/2011 – 06/2016
• Caddy III (2K) 10/2003 – 08/2010
• Caddy III (2K) 09/2010 – 04/2015
• CC (3C/35) 06/2008 – 11/2011
• CC (3C/35) 02/2012 – 08/2016
• EOS (1F) 05/2006 – 10/2010
• EOS (1F) 10/2010 – 04/2015
• Golf V (1K) 11/2003 – 09/2008
• Golf V (1KM) 06/2007 – 10/2009
• Golf V Plus (1KP) 01/2005 – 02/2009
• Golf VI (1K) 11/2008 – 09/2012
• Golf VI (1KM) 11/2009 – 04/2013
• Golf VI Plus (1KP) 03/2009 – 01/2014
• Jetta V (1KM) 09/2005 – 10/2010
• Jetta IV (162) 01/2011 – 08/2014
• Passat B6 (3C2) 11/2005 – 07/2010
• Passat B6 (3C5) 08/2005 – 07/2010
• Passat B7 (3C/362) 11/2010 – 10/2014
• Polo V (6R) 06/2009 – 01/2014
• Scirocco III (13) 08/2008 – 04/2014
• Sharan II (7N) 08/2010 – 04/2015
• Tiguan I (5N) 10/2007 – 02/2011
• Tiguan I (5N) 06/2011 – 04/2016
• Touran I (1T) 01/2003 – 09/2006
• Touran I (1T) 11/2006 – 04/2010
• Touran I (1T) 08/2010 – 04/2015
OEM-headunit bemærkninger
Seat Leon/Toledo:
• Til modeller med Golf V/IV-style OEM HU med CD-slot i selve HU’en
• Ikke til løsninger hvor CD-slot sidder i frontpanelet uden tilsvarende OEM HU
Skoda (OEM HU cover kan være påkrævet):
• Med Bolero / Stream OEM HU
• Med Amundsen / Columbus OEM navigation (sat nav)
• Ikke til Technisat OEM HU
VW:
• Med RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM HU
• Med RNS315 / RNS510 OEM navigation
• Ikke til RCD320 OEM HU med ISO-stik
Skoda OEM HU cover – reference (afhænger af udstyr)
* Biler med Amundsen / Columbus / Nexus OEM navigation
** Bolero / Swing OEM HU (OEM sat nav HU cover: varenummer afhænger af udstyr)
*** Skoda OEM HU cover: 5JA858 415 9B9
**** Bolero / Swing OEM HU (OEM sat nav HU cover): 3TO8580691QB
***** Skoda OEM HU cover: 5L0858069L1 QB
Indhold i pakken
• 2-DIN faciaplade Seat/Skoda/VW (sort) – item: 281320-15
• Lomme/rum til 2-DIN faciaplader / 1-DIN faciaplade – item: 271000-05
• SWC kabelsæt Seat/Skoda/VW (40-pin Quadlock multilead) – item: 42xvw002-1
Generelle installationsanbefalinger (kort)
1) Kontrollér OEM-radioens funktioner og bilens indstillinger før afmontering
2) Afbryd OEM-radio spændingsfrit
3) Kontrollér alle interface- og kabeltilslutninger spændingsfrit
4) Tilslut først radioens kabel, derefter øvrige forbindelser, og tilslut bilen som sidste trin
5) Konfigurér interface og eftermonteret radio (SWC/kamera/håndfri/phantom power m.m.) og udfør fuld funktionstest før endelig montering
For mere info - Klik her
Komplet 2-DIN Kit m. rum Seat/Skoda/VW
Opgrader nemt bilens originale radio til en moderne 2-DIN aftermarked head unit med dette komplette 2-DIN monteringskit til Seat, Skoda og VW. Sættet er udviklet til biler, hvor producenten har monteret en bilspecifik radio, så du får en pæn og fabriksnær finish i instrumentbordet – inkl. facia-ramme i sort og praktisk opbevaringsrum.
Anvendelse
Kittet bruges ved udskiftning af OEM-radio til en 2-DIN enhed og indeholder de nødvendige dele til montering samt tilslutning af strøm/signaler via bilens CAN-bus, afhængigt af udstyrsniveau. SWC-tilslutningen (ratbetjening) leverer de nødvendige analoge signaler til en kompatibel aftermarked radio.
Bemærk: Kittet er beregnet til biler uden originalt forstærket lydsystem. Der kan i enkelte tilfælde være behov for mindre tilpasning af facia-rammen med professionelt værktøj.
Kompatibilitet
Seat
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Leon (1P) 04/2009 - 11/2012
Seat Toledo (NH) 03/2013 - 05/2015
Skoda
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Fabia (5J) 06/2010 - 06/2014
Skoda Octavia (1Z) 06/2004 - 05/2009
Skoda Octavia (1Z) 01/2009 - 03/2013
Skoda Rapid (NH) 10/2012 - 04/2015
Skoda Roomster (5J) 09/2006 - 04/2010
Skoda Roomster (5J) 06/2010 - 02/2015
Skoda Praktik (5J) 09/2006 - 04/2010
Skoda Praktik (5J) 06/2010 - 02/2015
Skoda Superb (3T) 07/2008 - 05/2013
Skoda Superb (3T) 06/2013 - 05/2015
Skoda Yeti (5L) 08/2009 - 10/2013
VW
VW Amarok (2H) 07/2010 - 08/2016
VW Beetle (16) 11/2011 - 06/2016
VW Caddy III (2K) 10/2003 - 08/2010
VW Caddy III (2K) 09/2010 - 04/2015
VW CC (3C/35) 06/2008 - 11/2011
VW CC (3C/35) 02/2012 - 08/2016
VW EOS (1F) 05/2006 - 10/2010
VW EOS (1F) 10/2010 - 04/2015
VW Golf V (1K) 11/2003 - 09/2008
VW Golf V (1KM) 06/2007 - 10/2009
VW Golf V Plus (1KP) 01/2005 - 02/2009
VW Golf VI (1K) 11/2008 - 09/2012
VW Golf VI (1KM) 11/2009 - 04/2013
VW Golf VI Plus (1KP) 03/2009 - 01/2014
VW Jetta V (1KM) 09/2005 - 10/2010
VW Jetta IV (162) 01/2011 - 08/2014
VW Passat B6 (3C2) 11/2005 - 07/2010
VW Passat B6 (3C5) 08/2005 - 07/2010
VW Passat B7 (3C/362) 11/2010 - 10/2014
VW Polo V (6R) 06/2009 - 01/2014
VW Scirocco III (13) 08/2008 - 04/2014
VW Sharan II (7N) 08/2010 - 04/2015
VW Tiguan I (5N) 10/2007 - 02/2011
VW Tiguan I (5N) 06/2011 - 04/2016
VW Touran I (1T) 01/2003 - 09/2006
VW Touran I (1T) 11/2006 - 04/2010
VW Touran I (1T) 08/2010 - 04/2015
OEM-radioer (eksempler)
VW: RCD200, RCD210, RCD300, RCD310, RCD500, RCD510, RNS315, RNS510
Skoda: Bolero, Stream, Amundsen, Columbus (ikke Technisat)
Produktinformation
Type: 2-DIN facia-ramme med opbevaringsrum + HU-tilslutningskit (SWC)
Farve: Sort
2-DIN udskæring: ISO universal (ca. 113 mm x 183 mm)
Tilslutninger/adapters:
CAN-bus interface
40-pin Quadlock (VW) til ISO
OEM ratbetjening (SWC) til 3,5 mm jack / løse ledninger (afhænger af radioens krav)
OEM antenne Fakra (han) til DIN (han) / ISO (han)
Signaler der leveres (analoge udgange):
+12V tænding (klemme 15), +12V lys/dæmper (klemme 58), bak-signal, speed pulse, parkbremse GND
Maks. belastning pr. udgang: 250 mA (ved højere forbrug skal relæ anvendes iht. specifikation)
Vigtigt at vide
Ratbetjening og bilfunktioner: SWC-kablet leverer nødvendige signaler til en kompatibel radio, men bilfunktioner/indstillinger via bilens menuer understøttes ikke. Afhængigt af bilens udstyr og den nye radios software kan enkelte funktioner mangle eller blive erstattet af andre.
Tjek før montering: Sammenlign altid stik i kittet med bilens originale stik (optisk og teknisk), og bekræft at den angivne OEM-radio har været monteret. Test radio, ratbetjening og relevante signaler før endelig samling af instrumentbordet.
Skoda bemærkning: På visse Skoda-modeller/konfigurationer kan der kræves en original Skoda HU-cover/ramme (afhænger af udstyr og OEM-enhed).
Installation: Dip-switch/opsætning kan være nødvendig afhængigt af radiofabrikant. Montage og eventuelle ændringer i kabelføring bør udføres af fagperson, da ændringer kan påvirke funktion og garanti.
